《稳恒电流》高考试题回顾

1. 有一横截面积为S的铜导线，流经其中的电流强度为I，设每单位体积的 导线中有n个自由电子，电子的电量为q，此时电子的定向移动速度为v， 在△t时间内，通过导线横截面的自由电子数目可表示为 。

A. B. C. D.

2. 把两根同种材料的电阻丝分别连在两个电路中．甲电阻丝长为L，直径为d；乙电阻丝长为2L，直径为2d．要使两电阻丝消耗的功率相等，加在两电阻丝上的电压比应满足：

A. B. C. D.

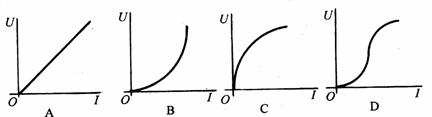

3. 两电阻R1，R2的电流I和电压U的关系图线如图所示，可知两电阻的大小之比R1:R2等于：

A.1:3 B.3:1 C. D.

4. 一伏特计由电流表G与电阻R串联而成，如图所示．若在使用中发现此伏特计的读数总比准确值稍小一些，采用下列哪种措施可能加以改进？

A.在R上串联一比R小得多的电阻 B.在R上串联一比R大得多的电阻

C.在R上并联一比R小得多的电阻 D.在R上并联一比R大得多的电阻

5. 两个电阻R1＝8Ω，R2=2Ω，并联在电路中．欲使这两个电阻消耗的电功率相等，可行的办法是：

A.用一个阻值为2Ω的电阻与R2串联 B.用一个阻值为6Ω的电阻与R2串联

C.用一个阻值为6Ω的电阻与R1串联 D.用一个阻值为2Ω的电阻与R1串联

6. 两个定值电阻R1、R2串联后接在输出电压U稳定于12V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端(如图)，电压表的示数为8V．假如他把此电压表改接在R2两端，则电压表的示数将：

A.小于4V B.等于4V

C.大于4V小于8V D.等于或大于8V

7. 如图所示的两种电路中，电源相同，各电阻阻值相等，各电流表的内阻相等且不可忽略不计．电流表A1、A2、A3、A4读出的电流值分别为I1、I2、I3、I4，下列关系式中正确的是

A. I1=I2 B. I1<I4 C. I2=2I1 D. I2<I3 I4

8. 如图，总电压U保持不变争滑动变阻器总电阻为2R．滑动触片位于变阻器中点O时，四个理想电流表A1、A2、A3、A4上的示数相同，且为I0，当滑动触片移到变阻器的端点O’时：

A.A1的示数大于Io

B.A2的示数犬于Io

C.A3的示数大于Io

D.A4的示数等于Io

9.

10. 四个电灯泡连接如图所示，当将K2断开，Kl接通1→2时．L1最亮，L2与L4最暗且亮度相同；当将K1接通1→3，K2闭合时，则：

A.Ll最亮L4最暗

B.L2最亮L3最暗

C.L3最亮L1最暗

D.L4最亮L1最暗

11. 如图所示，在此电路里，R1=R3<R2＝R4，在A、B两端接上电源后，试比较各个电阻消耗的电功率P的大小．

A.P1=P3<P2=P4

B.P2>P1>P4>P3

C.P2>P1>P3>P4

D.P1>P2>P4>P3

12. 如图所示，已知a、b两点电势差为零，则电容C的值是：

A.μF/3

B.2μF/3

C. 2μF

D.3μF

13. 如图所示的电路中，当可变电阻R的阻值增大时：

A.A、B两点间的电压U增大

B.通过R的电流I增大

C.通过R的电流I减小

D.通过R的电流I不变

14. 如图所示，当滑线变阻器滑动触点向b端移动时：

A.伏特表V的读数增大，安培表A的读数减小

B.伏特表V和安培表A的读数都增大

C.伏特表V和安培表A的读数都减小

D.伏特表V的读数减小，安培表A的读数增大

15. 如图的电路中，电池的电动势为ε、内阻为r，R1和R2是两个阻值固定的电阻．当可变电阻及的滑片向a点移动时，通过R1的电流I1和通过R2的电流I2将发生如下的变化：

A.I1变大，I2变小

B.I1变大，I2变大

C.I1变小，I2变大

D.I1变小，I2变小

16. 如图所示的电路中，电源的电动势为ε，内阻为r．当可变电阻的滑片P向b点移动时，电压表V1的读数U1与电压表V2的读数U2的变化情况是：

A.U1变大，U2变小

B.U1变大，U2变大

C.U1变小，U2变小

D.U1变小，U2变大

17. 如图所示的电路中，电源的电动势恒定，要想使灯泡变暗，可以：

A.增大R1

B.减小R1

C.增大R2

D.减小R2

18. 电容器C1、C2和可变电阻器R1、R2以及电源ε接成如图所示的电路，当R1的滑动触头在图示位置时，C1、C2的电量相等．要使C1的电量大于C2的电量，应：

A.增大R2

B.减小R2

C.将R1的滑动触头向A端移动

D.将R1的滑动触头向B端移动

19. 如图所示电路中，已知电容C=2μF，电源电动势ε=12V，内电阻不计，R1:R2:R3:R4=1:2:6:3，则电容器极板所携带的电量为：

A.-8×10-6C

B.4×10-6C

C.-4×10-6C

D.8×10-6C

20. 如图所示，一平行板电容器C，极板是水平放置的，它和三个可变电阻及电源连接成如图所示电路．今有一质量为m的带电油滴悬浮在两极板之间静止不动．要使油滴上升，可采用的办法是：

A.增大R1 B.增大R2

C.增大R3 D.减小R2

21. 在如图所示的电路中，电键K1、K2、K3、K4均闭合，C是极板水平放置的平行板电容器，板间悬浮着一油滴P，断开哪一个电键后P会向下运动？

A.K1 B.K2

C.K3 D.K4

22. 图为万用表欧姆挡的原理示意图，其中电流表的满偏电流为300μA，内阻 rg=100Ω，调零电阻最大阻值R=50kΩ，串联的固定电阻R0=50Ω，电池电动势ε=1.5V．用它测量电阻Rx，能准确测量的阻值范围是：

A.30kΩ～80kΩ

B.3kΩ～8kΩ

C.300Ω～800Ω

D.30Ω～80Ω

23. 在图所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线都是好的．为了查出断导线，某学生想先将万用表的红表笔连接在电源的正极a，再将黑表笔分别连接在电阻器R1的b端和R2的c端，并观察万用表指针的示数．在下列选档中，符合操作规程的是：

A.直流10V档 B.直流0.5V档

C.直流2.5V档 D.欧姆档

24. 设a和b为长度相同的两段均匀纯铜丝，它们的截面积之比Sa:Sb=1:2．在每一铜丝两端都加以相同电压U．，这时两铜丝中自由电子的定向运动速度之比为v1:v2= 。

25. 把5Ω的电阻R1和10Ω的电阻R2串联起来，然后在这段串联电路的两端加15V的电压，这时R1消耗的电功率是 W，R2消耗的电功率是 .W．把R1和R2改为并联，假如要使R1仍消耗与原来同样大小的 电功率，则应在它们两端加 V的电压，这时R2消耗的电功率是 .W。

26. 如图所示电路中，R0是已知的，要使AB间的总电阻恰好等于R0，R1= 。

27. 如图所示的电路中，三个电阻的阻值相等，电流表A1、A2、A3的内电阻均可忽略，它们的读数分别为I1、I2和I3，则I1:I2:I3= 。

28. 来自质子源的质子(初速为零)，经一加速电压为800kV的直线加速器加速，形成电流强度为1mA的细柱形质子流．已知质子电荷e=1.60×10-19C．这 束质子流每秒打到靶上的质子数为 。假定分布在质子源到靶之间的加速电场是均匀的，在质子束中与质子源相距L和4L的两处，各取一段极短的相等长度的质子流，其中的质子数分别为n1和n2，则n1:n2= 。

29. 在图的电路中，直流电源的电压为U=18V，电容器C1和C2的电容分别为Cl=20μF和C2=20μF．开始时，单刀双掷开关K是断开的，C1和C2都不带电。

①把K扳到位置1，C1的带电量Q1＝ C，

②然后把K从位置1换接到位置2，则C2的带电量Q2= C。

30. 如图所示，ε＝10V，C1=C2=30μF，R1=4.0Ω，R2=6.0Ω，电池内阻可忽略．先闭合开关K，待电路稳定后，再将K断开，则断开K后流过电阻Rl的电量为 .C．

31. 如图所示，AB和A，B，长均为2km、每km电阻值为1Ω的两根输电线．今发现在距离A和A，等远的两点C和C，间发生漏电，相当于两点间连上一个电阻．现用电动势为90V，内阻不计的电源接在A和A，间时，测得B、B，间电压为72V．把此电源接在B、B，间，测得A、A，间电压为45V．由此可知A与C相距 km．

32. 在图示电路中，灯泡A和B都是正常发光的．忽然灯泡B比原来变暗了些，而灯泡A比原来变亮了些．试判定电路中什么地方出现了故障(设只有一处出现了故障)．答： 。

33. 图是把量程为3mA的电流表改装成欧姆表的结构示意图，其中电池电动势ε=1.5V，经改装后，若将原电流表3mA刻度处的刻度值定为零位置，则2mA刻度处应标 Ω，1mA刻度处应标 Ω。

34. 如图，用伏安法测电阻，当被测电阻阻值不能估计时，可采用试接法．让伏特表一端接在电路的a点上，另一端先后接在b点和c点，注重观察两个电表的示数．

若安培表的示数有显著变化，则待测电阻的阻值跟 表内阻可以比拟，伏特表应接在a、 两点．

若伏特表的示数有显著变化，则待测电阻的阻值跟 表内阻可以比拟，伏特表应接在a、 两点．

35. 某一用直流电动机提升重物的装置，如图所示，重物m=50kg，电源的电动势ε＝110V，不计电源内阻及各处的摩擦．当电动机以v=0.90m/s的恒定速度向上提升重物时，电路中的电流强度为I=5A，由此可知电动机线圈的电阻R= Ω．

36. 在如图所示的电路中，电源和电流表的内阻均可不计，当两个电键K1、K2都断开或都闭合时，电流表A的读数是相同的，求电阻R的阻值．

37. 图中ε=10V，R1＝4Ω，R2＝6Ω，C＝30μF，电池内阻可忽略．

(1)闭合开关K，求稳定后通过R1的电流．

(2)然后将开关K断开，求这以后流过R1的总电量．

38. 有两只伏特表A和B，量程已知，内阻不知等于多少．另有一干电池，它的内阻不能忽略，但不知等于多少．只用这两只伏特表、电键和一些连接用的导线，便能通过测量计算出这个电池的电动势(已知电动势不超出伏特表的量程，干电池不许拆开)．

①画出你测量时所用的电路图；

②以测得的量作为已知量，导出计算电动势的式子．

39. 某电炉在额定电压下的功率为P=400W，某电源在不接负载时的路端电压与电炉的额定电压相同．当将电炉接到该电源上时，电炉实际消耗功率为P1＝324W。若将两个这样的电炉并联接入该电源，两个电炉的实际消耗总功率P2为多少？

40. 把一个“10V，2.0W”的用电器(纯电阻)接到某一电动势和内阻不变的电源上，用电器A实际消耗的功率是2.0W；换上另一个“10V，5.0W”的用电器B(纯电阻)接到这个电源上，用电器B实际消耗的功率有没有可能反而小于2.0W？你假如认为不可能，试说明理由。假如认为可能，试求出用电器B实际滞耗功率小于2.0W的条件。(设电阻不随温度改变)

【参考答案】

1.AC 2.C 3.A 4.D 5.A 6.A 7.BD 8.BCD 9.ACD 10.C

11.C 12.A 13.AC 14.A 15.C 16.A 17.AD 18.D 19.D 20.CD

21.C 22.B 23.A 24.1:1 25.5W，10W，5V，2.5W 26.

27.3:2:2 28.6.25×1015，2:1 29.3.6×10-4个，1.2×10-4 30.4.2×10-4

31.0.4 32.R2所在支路断路 33.250，1000 34.伏特表，c；电流表，b

35.4.36Ω 36.50Ω 37.⑴1.0A ⑵1.2×0-4

38.⑴ ⑵

39.535W 40.
