《恒定电流》实验专题小测验题
班级 姓名 学号 得分

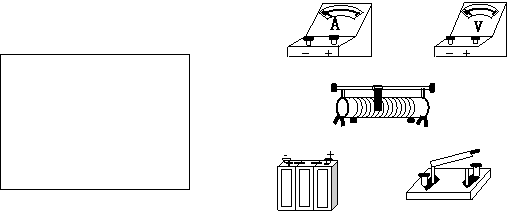

 1、下图中的电压表量程为3V，内阻约30 kΩ，电流表的量程为100μA，滑动变阻器的最大阻值为100Ω，请在方框内设计一个测量电压表内阻的电路图，然后根据电路图连接实物图。
2、黑箱上有三个接线柱A、B、C如图所示，已知里面装的元件只有两个(可能的元件是电池、电阻或二极管)，并且两个接线柱间最多只接一个元件，现测量结果如下： ①用直流电压挡测量，A、B、C三点间均无电压
 ②用欧姆挡测量，A、C间正、反接阻值不变③用欧姆挡测量，黑表笔接A点，红表笔接B点，有阻值；反接阻值较大 ④用欧姆挡测量，黑表笔接C点，红表笔接B点，有阻值，阻值比第②步测得的大；反接阻值很大. 画出箱内两个元件的接法。
3、用多用表欧姆挡(×100)测试三只二极管，其结果依次如下图中①、②、③所示，由图可知，图 中的二极管是好的，该二极管的正极是 端.
 4、一个标有“12V”字样，功率未知的灯泡，测得灯丝电阻R随灯泡两端电压变化的关系图线如图所示，利用这条图线计算：
（1）在正常发光情况下，灯泡的电功率P= W。
（2）假设灯丝电阻与其绝对温度成正比，室温为300K，在正常发光情况下，灯丝的温度为 K。
（3）若一定值电阻与灯泡串联，接在20V的电压上，灯泡能正常发光，则串联电阻的阻值为 Ω
5、现有一块59C2型的小量程电流表G（表头），满偏电流为  ，内阻约为800～850  ，把它改装成  、  的两量程电流表。
可供选择的器材有：
滑动变阻器R1，最大阻值20 ； 滑动变阻器  ，最大阻值
电阻箱  ，最大阻值  定值电阻  ，阻值  ；
电池E1，电动势1.5V；电池  ，电动势  ；电池  ，电动势  ；（所有电池内阻均不计）
标准电流表A，满偏电流  ；
 单刀单掷开关  和  ，单刀双掷开关  ，电阻丝及导线若干。
（1）采用如图1所示电路测量表头的内阻，为提高测量精确度，选用的滑动变阻器为 ；选用的电池为 。
（2）将G改装成两量程电流表。现有两种备选电路，示于图2和图3。图 为合理电路，另一电路不合理的理由是 。
 （3）将改装后的电流表与标准电流表逐格进行核对（仅核对1mA量程），画出所用电路图，图中待核对的电流表符号用  来表示。
6、
 用以下器材测量一待测电阻Rx的阻值（900～1000Ω）：
电源E，具有一定内阻，电动势约为9.0V；
电压表V1，量程为1.5V，内阻r1＝750Ω；
电压表V2，量程为5V，内阻r2＝2500Ω；
滑线变阻器R，最大阻值约为100Ω；
单刀单掷开关K，导线若干。
（1）测量中要求电压表的读数不小于其量程的  ，试画出测量电阻Rx的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。
（2）根据你所画的电路原理图在题给的实物图上画出连线。
（3）若电压表V1的读数用U1表示，电压表V2的读数用U2表示，则由已知量和测得量表示Rx的公式为Rx＝_________________。
 7、为了测定电流表A1的内阻，采用如图1所示的电路。其中：A1是待测电流表，量程为  ，内阻约为  ；
A2是标准电流表，量程是  ；
R1是电阻箱，阻值范围  ；
R2是滑动变阻器；
R3是保护电阻；
E是电池组，电动势为4V，内阻不计；
S1是单刀单掷开关，S2是单刀双掷开关。

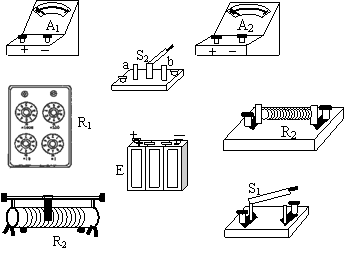

（1）根据电路图1，请在图2中画出连线，将器材连接成实验电路。
（2）连接好电路，将开关S2扳到接点a处，接通开关S1，调整滑动变阻器R2使电流表A2的读数是150  ；然后将开关S2扳到接点b处，保持R2不变，调节电阻箱R1，使A2的读数仍为150 。若此时电阻箱各旋钮的位置如图3所示，电阻箱R1的阻值是_________ ，则待测电流表A1的内阻  __________ 。
 （3）上述实验中，无论怎样调整滑动变阻器R2的滑动端位置，都要保证两块电流表的安全。在下面提供的四个电阻中，保护电阻R3应选用：____________（填写阻值相应的字母）。
A．200k B．20k
C．15k D．20
（4）下面提供最大阻值不同的四个滑动变阻器供选用。既要满足上述实验要求，又要调整方便，滑动变阻器____________（填写阻值相应的字母）是最佳选择。
A. 1k B. 5k C. 10k D. 25k
|
