（满分：100分，答卷时间：90分）
I（选择题）
一、本题共8小题，每小题4分，共32分，在每小题给出的A、B、C、D四个选项中，只有一个选项是正确的。
1、下列叙述中，正确的是：（ ）
①布朗运动是液体分子热运动的反映。
②分子间距离越大，分子势能越大，分子间距离越小分子势能也越小。
③两个铅块压后能紧连在一起，说明分子间有引力。
④用打气筒向篮球充气时需用力，说明气体分子间有斥力。
A ①② B ①③ C ②③ D ③④
2、如图所示，细长轻绳下端拴一小球构成单摆，在悬挂点正下方
（忽略阻力）摆长处有一个能挡住摆线的钉子A，现将单摆向左方拉开一个小角度，然后无初速地释放，对于以后的运动，下列说法中正确的是：（ ）
①摆球往返运动一次的周期比无钉子时的单摆周期小。
②摆球在左、右两侧上升的最大的高度一样。
③摆球在平衡位置左右两侧走过的最大弧长相等。
④摆球在平衡位置右侧的最大摆角是左侧的两倍。
A ①② B ①②④ C ①②③ D ①④

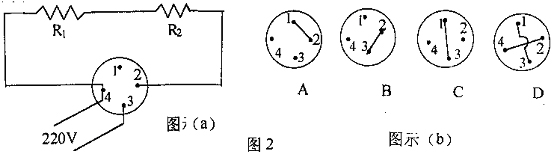

3、有一只家用电熨斗，其电路结构如图2所示，图中1、2、3、4是内部4个接线柱，改变内部接线方式可使电熨斗获得低、中、高三个不同的温度挡。图2（b）是它的四种不同的连线方式，其中能获得低挡温度的是：（ ）
4、如图，虚线a、b和c是某静电场中的三个等势面，它们的电势分别为Ua、Ub和Uc，Ua＞Ub＞Uc。一带正电的粒子射入电场中，其运动轨迹如实线KLMN所示，由图可知。（ ）
①粒子从D到L的过程中电势能增加。
②粒子从L到M的过程中动能减小。
③该静电场是正点电荷电场。
④该静电场是负点电荷电场。
A ①② B ①④ C ②③ D ①③
5、一个小孩在蹦床上做游戏，他从高处落到蹦床上后又被弹起到原高度，小孩从高处开始下落到弹回的整个过程中，他的运动速度随时间变化的图象如图所示，图中oa段和cd段为直线一段，则从图象可知：小孩和蹦床相接触的时间段为（ ）
A t2~t4
B t1~t4
C t1~t5
D t2~t5
6、在研究平行板电容器的电容与哪些因素有关的实验中，如图5所示实验装置，平行板电容器充电后A板带正电，B板带负电，以下对实险过程中获取的信息的描述哪些是符合实际的。（ ）
A 在AB间插入电介质，看到静电订的指针偏角增大。
B 使AB间的距离减小，看到静电订的指针偏角增大。
C 把B板上移一些使AB正对面积减小，看到静电计指针偏角增大
D 若没有静电计，可以用内阻很大的伏特表测AB间电势差。
7、沿平直轨道以速度v匀速行驶的车厢内，车厢前壁高为h的光滑架上放着一个小球随车一起作匀速运动，如图，若车厢突然改为以加速度a向前作匀加速直线运动，小球将脱离支架而下落，在车厢内的乘客看来：（ ）
A 小球的运动轨迹为向后的抛物线。
B 小球作自由落体运动。
C 小球的运动轨迹为向前的抛物线。
D 小球的运动轨迹为斜向后的直线。
8、如图所示，在一面xy内有一沿水平轴x正向传播的简谐横波，波速为3.0m/s，频率为2.5Hz，振幅为8.0×10-2m，已知t=0时刻p点质元的位移为y=4.0×10-2m，速度沿y轴正向。Q点在P点右方9.0×10-1m处，对于Q点的质元来说，（ ）
①在t=0时，位移为y=—4.0×10-2m
②在t=0时，速度沿y轴负方向
③在t=0.1s时，位移为y=—4.0×10-2m
④在t=0.1s时，速度沿y轴正方向
A ②③ B ①② C ③④ D ①④
第II卷（非选择题，共68分）
二、填空题：本题共4小题，每小题5分，共20分。
9、如图，一辆玩具小车的质量为3.0kg，沿光滑水平面以1.0m/s的速度向正东方向运动，要使小车的运动方向改变，可用流速为2.0m/s的水流由东向西射到小车的竖直挡板CD上，然后流入车中，设水流入车内没有溢出，要改变小车的运动方向，射到小车里的水的质量至少是 kg。
10、如图9所示q1、q2、q3分别表示在一条直线上的三个点电荷，已知q1与q2之间的距离为l1，q2和q3之间的距离为l2，且每个电荷都处于平衡状态。（ ）
（1）如q2为正电荷，则q1为 电荷，q3为 电荷。
（2）q1、q2、q3三者电量大小之比是 ： ： 。
11、2001年1月10日，我国成功地发射了“神舟二号”试验飞船，如果已知地球半径为R，地球表面重力加速度为g，“神舟号”绕地运行的周期为T，近似看作匀速圆周运动，则“神舟号”绕地飞行时的角速度为 ，离地平均高度为 。
12、为了测量一辆沿水平直线运动的汽车的加速度情况，我们可以设计一个加速度计，其构造原理的示意图如图10，车厢内沿车运动方向安装的因定光滑杆上套一质量m的滑块，滑块两侧分别与劲度系数为K的弹簧相连，两弹簧的另一端与固定壁相连，当车静止时弹簧均处于自然长度，滑块上带有指针，可以通过标尺测出滑块的位移，当车有加速度时滑块将偏离平平衡位置0点，设某段时间内观察到指针向右偏离O点的距离为S，则在这段时间内汽车的加速度方向是 ，加速度大小为 。
三、实验题：本题共3小题，每小题6分，共18分。
13、一个学生在做“电场中等势线的描绘”实验时的主要准备步骤如下：
（1）在木板上依次铺放白纸、复写纸、导电纸各一张，导电纸有导电物质的一面朝下；
（2）导电纸上平放着与安接触良好的两个圆柱形电极，两电极分别与电源的两极相连。
（3）从一个电流表（里程0~0.6A）的两个接线柱引出两支探针。
（4）在导电纸上画出两个电极的连线，在连线上选取间距大致相等的5个点作基准点，并用探针把它们的位置复印在白纸上。
这个学生所做的准备步骤中犯的重要错误是 应改正

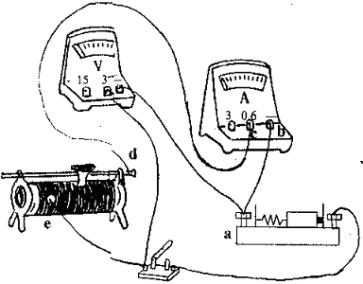

14、如图所示，在测电池的电动势和内电阻的实验中，接通开关，电压表有读数，电流表示数为零，改变变阻器滑片的位置，电流表也没有反应。用多用表电压档检查电路，把黑表笔接到电池的a点，红表笔接到b点、c点，多用表示数为零；用红表笔分别接触d点、e点，多用表指示有电压，而且电压相等。检查各接线柱选择均正确且接触良好，且电流表是完好的，则电路中发生故障的原因是 。
故障排除后，根据得出的数据作出U—I图像，如图所示，由图像得出电池的电动势ε= V，内电阻=γ Ω。
15、图13是用螺旋测微器测量金属捧直径的示意图，由图可以读出它的直径是 mm。
图14是用闪光照相法，拍照的一个平抛小球的照片，照相机每隔相等时间曝光一次，请用合理的办法确定重力加速度方向（保留作图痕迹），若图距与实际距离之比为1：10，则小球平抛的初速度大小为 m/s。（g取10m/s2）
四、计算题：（要写出必要的文字说明，主要方程式和重要的演算步骤，有数值计算的，答案中必须明确写出数值和单位。本题共3小题，共30分）
16、（8分）如图所示为一种测定肺活量（人在一个标准大气压下呼出气体的体积）的装置示意图，图中A为倒扣在水中的开口圆筒，测量前排尽其中的空气，测量时被测者尽力吸足空气，再通过B将空气呼出，呼出的空气通过导管进入A内，使A浮起，设整个过程中温度不变，已知圆筒A的质量为m，横截面积为S，大气压强为P0，水的密度为p，筒底浮出水面的高度为b，则被测者的肺活量有多大？

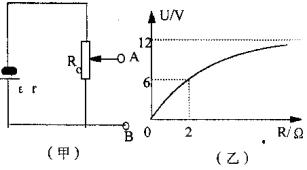

17、（10分）一个允许通过最大电流为2A的电源和一个变阻器接成如图（甲）所示电路，变阻器的最大阻值为=22，电源路端电压U随外阻变化规律如图所示，图中U=12V的直线为图线的渐近线，试求
（1）电源的电动势和内电阻
（2）A、B空载时的输出电压范围
（3）A、B两端所接负载的最小电阻

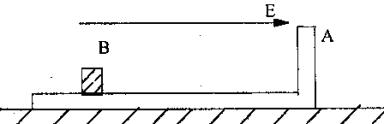

18、（12分）光滑水平面上放有如图所示的用绝缘材料料成的“┙”型滑板，（平面部分足够长），质量为4m，距滑板的A壁为L1距离的B处放有一质量为m，电量为+q的大小不计的小物体，物体与板面的摩擦不计，整个装置处于场强为E的匀强电场中，初始时刻，滑板与物体都静止，试求：
（1）释放小物体，第一次与滑板A壁碰前物体的速度v1多大？
（2）若物体与A壁碰后相对水平面的速度大小为碰前的，则物体在第二次跟A壁碰撞之前瞬时，滑板的速度v和物体的速度v2分别为多大？（均指对地速度）
（3）物体从开始运动到第二次碰撞前，电场力做功为多大？（碰撞时间可忽略）
参考答案
1 B 2 A 3 B 4 D 5 C 6 C 7 D 8 A
9、1.5kg
10、①负，负，
11、
，
12、向左，2ks/m
13、错误的是：①中导电纸有导电物质的一面朝下，
③中使用电流表（量程0~0.6A）
应改正为：①导电纸有导电物质的一面朝上，
③电流表改为灵敏电流计。
14、cd导线内部断路，1.5，1.17
15、3.550mm首末两点相连并且等分，各等分点与对应顺序的照片上点相连即重力加速度所在直线，标明方向，1.5ms
16、解：设被测者的肺活量为V，以A筒内封闭气体为研究对象，由题
可知：初态P1=P0 V1=V ①
设末状态A筒内外水面高度差为X，以园筒为研究对象可得，mg=pgxs，②
则末状态气体
③
由玻马定律P1V1=P2V2
得：
由②、④可解得：
17、解（1）由图可知
当R=2
时，U=6V
则电源内电压
∴R=r即r=2
（2）滑动触头位于最下端时UAB=0，
滑动触头位于最上端时
AB空载时电压范围为0~11V
（3）设所接负载最小电阻为
，此时电流为最大
Im=2A
由
代入数据可解得
18、解：（1）由动能定理
得
①
（2）若物体碰后仍沿原方向运动，碰后滑板速度为V，
由动量守恒
得物体速度
，故不可能 ②
∴物块碰后必反弹
由动量守恒
③ 得
④
由于碰后滑板匀速运动直至与物体第二次碰撞之前，故物体与A壁第二次碰前，滑板速度
⑤ 。
物体与A壁第二次碰前，设物块速度为v2
⑥
由两物的位移关系有：
⑦即
⑧
由⑥⑧代入数据可得：
⑨ （3）物体在两次碰撞之间位移为S，
得
∴ 物块从开始到第二次碰撞前电场力做功
