电磁感应单元测验
一、 选择题：
 1、如图所示，在两根平行长直导线M、N中，通入同方向同大小的电流，导线框abcd和两导线在同一平面内，线框沿着与两导线垂直的方向，自右向左在两导线间匀速移动，在移动过程中，线框中感应电流的方向为（ ）
(A)沿abcda不变 (B)沿adcba不变
(C)由abcda变成adcba (D)由adcba变成abcda
 2、如图所示的电路中，A1和A2是完全相同的灯泡，线圈L的电阻可以忽略，下列说法中正确的是（ ）
(A)合上开关K接通电路时，A2始终比A1亮
(B)合上开关K接通电路时，A2先亮，A1后亮，最后一样亮
(C)断开开关K切断电路时，A2先熄灭，A1过一会儿才熄灭
(D)断开开关K切断电路时，A1和A2都要过一会儿才熄灭

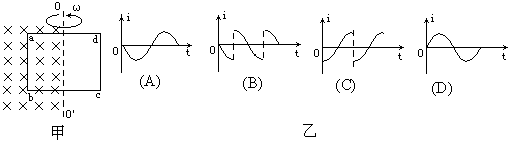

3、如图（甲）所示，单匝矩形线圈的一半放在具有理想边界的匀强磁场中，线圈轴线OO/与磁场边界重合。线圈按图示方向匀速转动。若从图示位置开始计时，并规定电流方向沿a→b→c→d→a为正方向，则线圈内感应电流随时间变化的图像是下图（乙）中的哪一个？( )
4．如图示,下列情况下线圈中能产生感应电流的是 ( )
  A.I增加 a b
 B.线圈向右平动 I
C.线圈向下平动 c d
D.线圈以ab边为轴转动
5．关于磁通量的概念，以下说法正确的是（ ）
(A)磁感应强度越大，穿过闭合回路的磁通量也越大
(B)磁感应强度越大，线圈面积越大，穿过闭合回路的磁通量也越大
(C)穿过线圈的磁通量为零时，磁感应强度不一定为零
(D)磁通量发生变化时，磁通密度也一定发生变化
 6．如图所示，光滑的水平桌面上放着两个完全相同的环形金属圈，原来均静止、且彼此绝缘。当一条形磁铁的N极由上向它们运动时，a、b两线圈将
（A）均静止不动； （B）彼此靠近；
（C）相互远离； （D）都向上跳起；
（E）以上说法都不对；
7．下列说法正确的是 ( )
A.感应电流的磁场总和回路中原磁场的方向相反。
B.感应电流的磁场总和回路中原磁场的方向在同一条直线上。
C.由于感应电流的磁场总阻碍原磁通量变化,所以回路中磁通量不变。
D.感应电流的磁场可能与原磁场的方向相反也可能相同。
     8．某磁场磁感线如图示,有铜线圈自图示A处落至B处,在下落过程中,自上向下看,线圈中的感应电流方向是 ( ) A
   A.始终顺时针 B.始终逆时针
 C.先顺时针再逆时针 D.先逆时针再顺时针 B
9．在赤道上空，一根沿东西方向的水平导线自由下落，则导线上各点的电势正确的说法是
A东端高 B.西端高 C.中点高 D.各点电势相同
10．穿过一个电阻为1  的单匝闭合线圈的磁通量始终是每秒均匀的减少2Wb,则 ( )
A.线圈中的感应电动势一定是每秒减少2v
B.线圈中的感应电动势一定是2v
C.线圈中的感应电流一定是每秒减少2A
D.线圈中的感应电流一定是2A
11．日光灯镇流器的作用是 ( )
A.起动时限制灯管中的电流 B.起动时产生瞬间高压,点燃灯管
C.工作时降压限流,使灯管在较低的电压下工作
D.工作时维持灯管两端有高于电源的电压,使灯管正常工作
12．在图中，闭合矩形线框abcd位于磁感应强度为B的匀强磁场中，ad边位于磁场边缘，线框平面与磁场垂直，ab、ad边长分别用L1、L2表示，若把线圈沿v方向匀速拉出磁场所用时间为△t，则通过线框导线截面的电量是（ ）
（A）  （B）  （C）  （D）BL1L2
13．关于电磁感应，下列说法中正确的是（ ）
（A）穿过线圈的磁通量越大，感应电动势越大。
（B）穿过线圈的磁通量为零，感应电动势一定为零。
（C）穿过线圈的磁通量的变化越大，感应电动势越大。
（D）空过线圈的磁通量变化越快，感应电动势越大。
二．填空题：
  14．如图所示，平行金属导轨间距为d，一端跨接一阻值为R的电阻，匀强磁场磁感强度为B，方向垂直轨道所在平面，一根长直金属棒与轨道成60°角放置，当金属以垂直棒的恒定速度v沿金属轨道滑行时，电阻R中的电流大小为________，方向为________。（不计轨道与棒的电阻）
15．如下图所示，在同一水平面内有两个圆环A和B，竖直放置一条形磁铁通过圆环中心，比较通过A和B的磁通量φA与φB的大小是φA______φB．
 16．在一个平面内有6根彼此绝缘的通电直导线，电流方向如下图所示，各导 线的电流大小相等，Ⅰ、Ⅱ、Ⅲ、Ⅳ4个区域的面积相等，则垂直纸面指向纸内磁通量最大的区域是______，垂直纸面指向纸外磁通量最大的区域是_______
17．如图为电磁流量计的示意图。直径为d的非磁性材料制成的圆形导管内，有导电液体流动，磁感应强度为B的匀强磁场垂直于导电液体流动方向而穿过一段圆形管道。若测得管壁内a、b两点间的电势差为U，则管中导电液体的流量Q=____m3/s。
 18．如图所示，PQNM是由粗裸导线连接两个定值电阻组合成的闭合矩形导体框，水平放置，金属棒ab与PQ、MN垂直，并接触良好。整个装置放在竖直向下的匀强磁场中，磁感强度B=0.4T。已知ab长l=0.5m，电阻R1=2Ω，R2＝4Ω，其余电阻均忽略不计，若使ab以v=5m/s的速度向右匀速运动，作用于ab的外力大小为________N，R1上消耗的电热功率为________W。（不计摩擦）
三．计算题：
19．某地的地磁场磁感应强度B的水平分量Bx=0.18×10-4T, 竖直分量By=0.54×10-4T. 求：
(1) 地磁场B的大小及方向;
(2) 在水平面内有面积为2.0m2的某平面S, 穿过S的磁通量多大.
20．用0.80m的细长导线围成一个正方形的线框, 将它放入一个匀强磁场中, 线框平面与磁场方向垂直. 已知这个磁场的磁通密度为4.0×10-2Wb/m2, 当线框转过1800时, 穿过线框的磁通量的变化量是多大?
 21．在B=0.5T的匀强磁场中,有一个匝数为n=100匝的矩形线圈,边长Lab=0.2m,Lbc=0.1m线圈绕中心轴OO’以角速度ω=314rad/s由图示位置逆时针方向转动.试求: o
  (1)线圈中产生感应电动势的最大值; a b
 (2)线圈转过30o时感应电动势的瞬时值;
 (3)线圈转过1/4周的过程中的平均感应电动势 。 d c
o’
1．如图17-12所示，矩形闭合金属框abcd的平面与匀强磁场垂直，若ab边受竖直向上的磁场力的作用，则可知线框的运动情况是 （ ）
A．向左平动进入磁场 B．向右平动退出磁场
C．沿竖直方向向上平动 D．沿竖直方向向下平动
2．如图17-13所示，金属导轨上的导体棒ab在匀强磁场中沿导轨做下列哪种运动时，线圈c中将有感应电流产生 （ ）
A．向右做匀速运动 B．向左做匀速运动
C．向右做减速运动 D．向右做加速运动
4．如图17-15所示，通电螺线管左侧和内部分别静止吊一环a和b，当变阻器R的滑动头c向左滑动时 （ ）
 A．a向左摆，b向右摆 B．a向右摆，b向左摆
C．a向左摆，b不动 D．a向右摆，b不动
 14．一个边长为a=1m的正方形线圈，总电阻为 0.1 Ω，当线圈以v = 2 m/s的速度通过磁感强度B = 0.5 T的匀强磁场区域时，线圈平面总保持与磁场垂直．若磁场的宽度b＞1 m，如图17-24所示，求线圈通过磁场后释放多少焦耳的热量?
10．如图17-9所示，将边长为l、总电阻为R的正方形闭合线圈，从磁感强度为B的匀强磁场中以速度v匀速拉出（磁场方向，垂直线圈平面）
（1）所用拉力F＝ ．
（2）拉力F做的功W＝ ．
 （3）拉力F的功率PF＝ ．
（4）线圈放出的热量Q＝ ．
（5）线圈发热的功率P热＝ ．
（6）通过导线截面的电量q＝ ．
|
