2．如右图为用伏安法测量某一电阻的电路，其中电流表（毫安表）和电压表的示数分别为10mA和2V，电压表内阻为1000Ω，则待测电阻R的真实值为 。 3．一只标有“220V，100W”的灯泡，用已调好的多用电表按正确操作测得的阻值为R，则： （A）R＞484Ω （B）R＜484Ω （C）R=484Ω （D）不能确定
A．电池组(3V，内阻1Ω)； B．电流表(0～3A，内阻0.0125Ω)； C．电流表(0～0.6A，内阻0.125Ω)； D.电压表(0～3V，内阻3kΩ): E.电压表(0～15V，内阻15kΩ,)； F.滑动变阻器(0～20Ω，额定电流1A)；
(1)上述器材中应选用的是 (填写各器材的字母代号)。 (2)实验电路应采用电流表___ _接法(填“内”或“外”)，(3)设实验中，电流表、电压表的某组示数如上图所示，图示中I=___ _ __A，U=___ __V。 (4)为使通过待测金属导线的电流能在0～0.5A范围内改变，请按要求在方框中画出测量待测金属导线的电阻Rx的原理电路图。 5．欲测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，请你设计一个电路，给定两个符合实验要求的电压表，一个10Ω的滑动变阻器，导线、开关和电源，最后写出实验的原理。 6．欲测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，请你设计一个电路，给定两个符合实验要求的电流表，一个10Ω的定值电阻，导线、开关和电源，最后写出实验的原理。 7．要测定一个高阻电阻，给定如下器材可供选用：请画出符合题意的电路图。 A.电源（符合实验要求） B .电压表两个(0～15V，内阻15kΩ,)； C.开关、导线若干。 8．某同学利用图甲所示的电路测定电源的电动势和内阻．断开开关，调整电阻箱阻值R，再闭合开关，读取电压表示数U，多次重复，取得多组数据后，作出

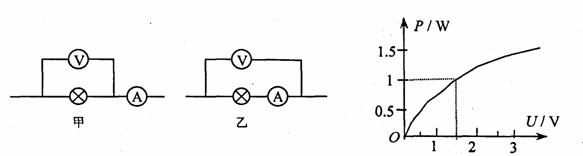

9．某同学用实验描绘标有“4.8V，0.3A”小灯泡的实际电功率随电压U变化的图线．可供选择的仪器还有： A．电流表：量程0-0.6A，内阻约为lΩ B．电流表：量程0-3A，内阻约为0.2Ω， C．电压表：量程0-6V，内阻约为2kΩ D．滑动变阻器：阻值范围0-20 Ω，额定电流2A， E．滑动变阻器：阻值范围0-2kΩ，额定电流0.5A G．电池组：电动势6V，内阻约为l Ω (1)为了使测量尽可能地准确，要使小灯泡两端电压从0到4.8V连续变化且方便调节，除了导线和电键外，电流表应选 ，滑动变阻器应选 ，(填字母代号)是采用限流式接法还是分压式接法？答： 。 (2)小灯泡、电流表和电压表三者之间接法应该采用下图甲、乙中的 ·
(3)根据实验测量的数据描出的P一U图线如上右图所示，试计算小灯泡在1.5V电压下工作时的电阻阻值为 Ω。 10．在使用多用电表测电阻时，有一个步骤是将两表笔短路，调节表的调零旋钮，使指针指到表盘上电阻的示数为 处，测量某电池的两端电压时，要将红表笔接到电池的 ，测量电流时，要使电流由 表笔流入多用电表。 11．下列使用多用电表欧姆档测电阻的注重事项中，正确的说法是：______ 。 A．如待测电阻与电源相连，就先切断电源，再用多用表欧姆档测量。 B．应使待测电阻与其他元件断开，并且不能用双手同时接触两表笔金属部分。 C．为使测量准确，应使表针指在中值电阻四周，否则应换档。 D．每次更换量程都要将两表笔短接，进行调零。 E．注重两表笔正、负极性不要接错。F．使用完毕，应将选择开关置于空档OFF，或交流电压最高档。
 12．手电筒的电池用久后，灯泡发红光，这就是通常所说的“电池没电了”．有人为了“节约”，将手电筒里装一节新电池和一节旧电池搭配使用．某同学为了检验这种做法是否合理，设计了如下实验：
(1) 用伏安法测出新旧电池的电动势E和内电阻r． (2) 该同学通过实验，根据测量结果画出右图所示的U —I图线，由图象可知：新电池的电动势E1 = ___________V、内电阻r1 = ________Ω；旧电池的电动势E2 = ___________V、内电阻r2 = ________Ω． (3) 将此新、旧电池各一节串装在手电筒里，手电筒的小灯泡上标有“3V，2W”字样，则旧电池的提供的功率是 ____________W，旧电池本身消耗的功率是__________W（取两位有效数字）． (4) 得出实验结论：新、旧电池搭配使用 ____________（填“合理”、“不合理”）。 13．在测量金属丝的电阻率的实验中，已知电阻丝的电阻约为10Ω，现备有下列器材供测量电阻丝的电阻时选用，应选用的器材有：___________ 。
B、量程是0～3A，内阻是0.1Ω的电流表， C、量程是0～3V，内阻是6kΩ的电压表， E、阻值是0～1kΩ、额定电流为0.5A的滑动变阻器， F、阻值是0～20Ω、额定电流为2A的滑动变阻器， G、蓄电池（6V） H、开关一个，导线若干，画出用伏安法测上述电阻丝电阻的电路图，然后根据电路图连接实物图。
15．在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝的直径，算出金属丝的横截面积，如图所示，金属丝的直径 是________ ___mm， 16．在“把电流表改装为电压表”实验中，测出电流表的内阻Rg=10Ω，从刻度盘上读出Ig=3mA，为了将该电流表改装成量程为3.0V的电压表，应 联一个阻值为 Ω的电阻。 17．如图所示电路是测量电压表内阻的实物连接图，
实验操作的主要步骤如下：a．将电阻箱R1的电阻调到零，b．闭合开关，调节滑动变阻器R2的滑片，使得电压表达到满偏电压U。c．保持滑动变阻器R2的滑片位置不变，调节电阻箱R1的电阻，使电压表指针半偏。d．读出电阻箱R1的电阻值为Rx，可以认为电压表的内阻r=Rx。①请在上面的方框内画出测量电压表内阻的电路图。②本实验中电压表内阻的测量值r比电压表内阻的真实值_____ ____。
19．如图是双量程电流表的原理图，它有两个量程分别为0.1A和1A，则使用图的a 、b两端时量程应为 ，使用图的a 、c两端时量程为 ，已知表头内阻为200Ω，满偏电流为2mA，则R1= ，R2= 。（数字大些，要有耐心！）
21．现有一电阻箱，一个开关，若干根导线和一个电流表，该电流表表面上有刻度但无刻度值，要求设计一个能测定某电源内阻的实验方案，(已知电流表内阻很小，电流表量程符合要求，电源内阻约为几欧)要求： （1）在右边空白处画出实验电路图； （2）简要写出完成接线后的实验步骤：
22．如图示，为一学生用万用电表表盘上的电阻档刻度，某同学把选择开关旋到欧姆档“×100”档，调零后测某一电阻时，指针位置如图示，则此时电阻的阻值约为____________，为使这个电阻测得更准确些，应将开关旋到________档，但第二次测量前必须__________________。
(2)若这个电流表的满刻度值是750μA，要把它改装成量程为3 V的电压表，应串联一个电阻值为___ _Ω的分压电阻. (3)为了核对改装成的电压表V，给你一个标准电压表V0，一个4.5 V的电池组E，一个最大阻值为1 kΩ的滑动变阻器R，开关S及若干导线. 请画出符合要求的电路图.
偏____ _（填：“大”或“小”）。 26．现有如下器材：电流表，电压表（它们都不能看作理想电表），电阻箱（最大电阻比被测电阻大），滑动变阻器（最大阻值比被测电阻小），低压直流电源，待测电阻，导线和开关若干，利用这些器材，设计一个测量待测电阻的实验方案，要求避免由于电流表和电压表的内阻影响而造成误差，请将你设计方案的电路图画出，并根据电路图写出主要实验步骤。
1．（1）电路如图：
（3）因为小灯泡随着电压和电流的增加，灯泡变亮，灯丝温度升高，电阻变大。 （4） A C D F 。 （5）实物连接如图：
3．B 4．（1）A C D F （2）外接（3）0.48A 2.2V
5．电路如图5所示，实验原理：R1=R2×U1/U2 6．电路如图6所示，实验原理：R1=R2×I2/I1 7．电路如图7所示：
9．（1）A D 分压式 （2）甲 （3）2.25Ω 10． 0 11．A B C D E F 12．（2）E1=1.5V r1=0.3Ω E2=1.2V r2=4Ω （3）0.37W 0.38W （4）不合理 13．A C F G H 实物图连接本题略（滑动变阻器本题可用限流式接法） 14．0.06A 1.44A 15．1.602 16．并 990 17．电路如下图17所示， 大 18．C B E
20．3V 15V R1= 2985Ω ， R2= 12000Ω 。 21．（1）电路如图21所示： （2）闭合开关S，调节电阻箱R，使电流表示数满偏，设为I，电阻箱的示数为R1，再次调节电阻箱R，使电流表半偏，电流为
22．200Ω ×10 调零 23．（1）600Ω （2）3400Ω （3）电路如图23所示：
（2）略 （3）略
26．电路如图26所示： 步聚：（1）如图，S1、S3闭合，S2断开，调节滑动变阻器的滑动片，使电流表和电压表的读数好读，（2）S1、S2闭合，S3断开，调节电阻器，使电流表和电压表的示数与前面的相同，（3）被测电阻的值就等于电阻箱的示数。 27．1.35 |
|||||||||||||||||||||||||||||||||
| |
（3）小电珠的伏安特性曲线不是直线的原因是： 。
（4）若小灯泡的规格为“6V，0.5A”，要测量这灯泡的伏安特性曲线，有如下器材可供选用：（A）铅蓄电池6V及开关和导线，（B）电压表（0—3V，内阻为1KΩ），（C）电压表（0—15V，内阻为5KΩ）， （D）电流表（0—0.6A，内阻为0.125Ω），（E）电流表（0—3A，内阻为0.0125Ω），（F）滑动变阻器（0--20Ω，2A），（G）滑动变阻器（0--200Ω，0.5A）。请写出你所选定的仪器：（写代号） 。根据电路图，将上图所示的仪器连成实际测量的电路。
4.欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材:
G.滑动变阻器(0～2000Ω，额定电流0.3A)； H.开关、导线。
一
图线如图乙所示，则该电池电动势E= V，内电阻r= Ω
A、量程是0～0.6A，内阻是0.5Ω的电流表，
14．一量程为0.6安的电流表，其刻度盘如右图所示。今在此电流表的两端间并联一电阻，其阻值等于该电流表内阻的1/2，使之成为一新的电流表，则图示的刻度盘上的每一小格表示电流为_ ____。用改装后的电流表测某电流时，指针停在图示所在的位置，则被测电流为 。

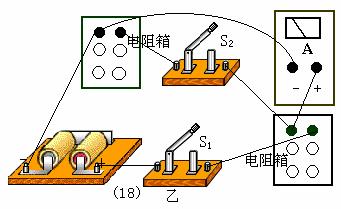

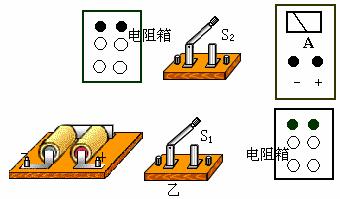

18．在测定电流表内阻的实验中，备用的器材有：A.电流表（0～100μA）；B.电阻箱（0～9999.9Ω）；C. 电阻箱（0～999999.9Ω）；D.电源（2V、有内阻）；E. 电源（12V、有内阻）；F.滑动变阻器（0～50Ω、1.5A）；G.导线和开关若干。（1）假如采用（甲）图所示的电路测定，且要得到较高的精确度，那么，R1应选__________、R2应选__________、电源应选__________。（用字母表示） （2）若所选器材如图（乙）所示，请按图（甲）电路在图（乙）中
20．如图是双量程电压表的原理图，它有两个量程分别为3V和15V，则使用图的a 、b两端时量程应为 ，使用图的a 、c两端时量程为 ，已知表头内阻为15Ω，满偏电流为1mA，则R1= ，R2= 。
(3)写出用测得的量计算电源内阻的表达式r=_______.
23．如图所示，是测定表头内阻的电路，电源内阻不计，当电阻箱的电阻调到1200 Ω时，电流表指针偏转到满刻度；再把电阻箱的电阻调到3000 Ω时，电流表指针刚好指到满刻度的一半.(1)根据上述数据可求出电流表的内阻为_ __Ω.
24．利用如图所示的一只电压表、一个电阻箱和一个电键，测量一个电池组的电动势和内电阻。画出实验电路图，并用笔
25．有一个未知电阻Rx，用下图中的（a）和（b）两种电路分别对它进行测量，用（a）图电路测量时，两表读数分别为6V，6mA，用（b）图电路测量时，两表读数分别为5.9V，10mA，则用______ 图所示电路测该电阻的阻值误差较小，测量值Rx=__ Ω ，测量值比真实值
27．如图27为多用电表的直流电压2.5V档测量某一旧干电池的两端电压，则它测量结果应为 V。
05—06高二上物理《恒定电流》实验专题练习参考答案
（2）略
2． 250Ω 。
（4）电路如图4：
8．电动势E= 10 V，内电阻r= 0.5 Ω
19．1A 0.1A R1=0.41Ω ， R2= 4.6Ω
，电阻箱的示数为R2，根据E=U Ir可得：E=IR1 Ir------① E=
IR2
（3）r=2R1-R2
24．（1）电路如图24所示：
25．A 1000 大
