感应电流单元练习题
一、选择题
1．在纸面内放有一条形磁铁和一个圆线圈(图1)，下列情况中能使线圈中产生感应电流的是 [ ]
A．将磁铁在纸面内向上平移
B．将磁铁在纸面内向右平移
C．将磁铁绕垂直纸面的轴转动
D．将磁铁的N极转向纸外，S极转向纸内
2．用同样的材料、不同粗细导线绕成两个质量面积均相同的正方形线圈Ⅰ和Ⅱ，使它们从离有理想界面的匀强磁场高度为h的地方同时自由下落，如图2所示．线圈平面与磁感线垂直，空气阻力不计，则 [ ]
A．两线圈同时落地，线圈发热量相同
B．细线圈先落到地，细线圈发热量大
C．粗线圈先落到地，粗线圈发热量大
D．两线圈同时落地，细线圈发热量大
3．如图3所示，MN、PQ为互相平行的金属导轨与电阻R相连．粗细均匀的金属线框用Oa和O′b金属细棒与导轨相接触，整个装置处于匀强磁场中，磁感强度B的方向垂直纸面向里．当线框OO′轴转动时 [ ]
A．R中有稳恒电流通过
B．线框中有交流电流
C．R中无电流通过
D．线框中电流强度的最大值与转速成正比
4．如图4所示，在一很大的有界匀强磁场上方有一闭合线圈，当闭合线圈从上方下落穿过磁场的过程中 [ ]
A．进入磁场时加速度小于g，离开磁场时加速度可能大于g，也可能小于g
B．进入磁场时加速度大于g，离开时小于g
C．进入磁场和离开磁场，加速度都大于g
D．进入磁场和离开磁场，加速度都小于g
5．在水平放置的光滑绝缘杆ab上，挂有两个金属环M和N，两环套在一个通电密绕长螺线管的中部，如图5所示，螺线管中部区域的管外磁场可以忽略，当变阻器的滑动接头向左移动时，两环将怎样运动？ [ ]
A．两环一起向左移动
B．两环一起向右移动
C．两环互相靠近
D．两环互相离开

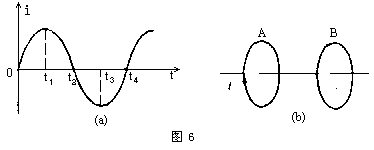

6．图6中A、B为两个相同的环形线圈，共轴并靠近放置．A线圈中通有如图(a)所示的交流电i，则 [ ]
A．在t1到t2时间内A、B两线圈相吸
B．在t2到t3时间内A、B两线圈相斥
C．t1时刻两线圈间作用力为零
D．t2时刻两线圈间吸力最大
7．如图7所示，MN是一根固定的通电直导线，电流方向向上．今将一金属线框abcd放在导线上，让线框的位置偏向导线的左边，两者彼此绝缘．当导线中的电流忽然增大时，线框整体受力情况为 [ ]
A．受力向右
B．受力向左
C．受力向上
D．受力为零
8．如图8所示，闭合导线框的质量可以忽略不计，将它从图示位置匀速拉出匀强磁场．若第一次用0.3s时间拉出，外力所做的功为W1，通过导线截面的电量为q1；第二次用0.9s时间拉出，外力所做的功为W2，通过导线截面的电量为q2，则 [ ]
A．W1＜W2，q1＜q2
B．W1＜W2，q1=q2
C．W1＞W2，q1=q2
D．W1＞W2，q1＞q2

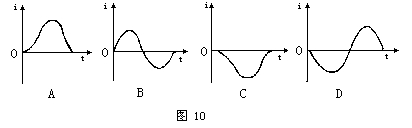

9．一磁棒自远处匀速沿一圆形线圈的轴线运动，并穿过线圈向远处而去，如图9所示，则下列图10四图中，较正确反映线圈中电流i与时间t关系的是(线图中电流以图示箭头为正方向)： [ ]

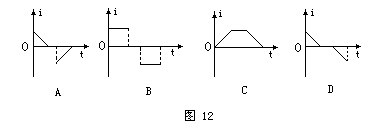

10．如图11所示，一闭合直角三角形线框以速度v匀速穿过匀强磁场区域．从BC边进入磁场区开始计时，到A点离开磁场区止的过程中，线框内感应电流的情况(以逆时针方向为电流的正方向)是如图12所示中的 [ ]
11．如图13所示，A、B、C为三只相同的灯泡，额定电压均大于电源电动势，电源内阻不计，L是一个直流电阻不计、自感系数较大的电感器．先将K1、K2合上，然后忽然打开K2．已知在此后过程中各灯均无损坏，则以下说法中正确的是 [ ]
A．C灯亮度保持不变
B．C灯闪亮一下后逐渐恢复到原来的亮度
C．B灯的亮度不变
D．B灯后来的功率是原来的一半
12．金属杆a b水平放置在某高处，当它被平抛进入方向坚直向上的匀强磁场中时(如图14所示)，以下说法中正确的是 [ ]
A．运动过程中感应电动势大小不变，且Ua＞Ub
B．运动过程中感应电动势大小不变，且Ua＜Ub
C．由于速率不断增大，所以感应电动势不断变大，且Ua＞Ub
D．由于速率不断增大，所以感应电动势不断变大，且Ua＜Ub
二、填空题
13．把一个面积为S，总电阻为R的圆形金属环平放在水平面上，磁感应强度为B的匀强磁场竖直向下，当把环翻转180°的过程中，流过环某一横截面的电量为____．
14．如图15所示，MN为金属杆，在竖直平面内贴着光滑金属导轨下滑，导轨的间距l=10cm，导轨上端接有电阻R=0.5Ω，导轨与金属杆电阻不计，整个装置处于B=0.5T的水平匀强磁场中．若杆稳定下落时，每秒钟有0.02J的重力势能转化为电能，则MN杆的下落速度v=____m／s．
15．如图16所示，把一根条形磁铁从同样高度插到线圈中同样的位置处，第一次快插，第二次慢插，两情况下线圈中产生的感应电动势的大小关系是E1____E2；通过线圈截面电量的大小关系是ql____q2．
16．金属杆ABC处于磁感强度B=0.1T的匀强磁场中，磁场方向垂直纸面向里(如图17所示)．已知AB=BC=20cm，当金属杆在图中标明的速度方向运动时，测得A、C两点间的电势差是3.0V，则可知移动速度v=____，其中A、B两点间的电势差UaB____．
17．如图18所示,宽20cm的平行金属导轨之间接有两个电阻和一个电容器.已知R1＝3Ω，R2=7Ω，C=10μF，电阻r＝1Ω的金属棒ab垂直导轨放置，与导轨接触良好．若金属棒始终以v0＝10m／s的速度匀速向左运动，在它运动的区域里存在着垂直导轨平面、磁感强度B=2.0T的匀强磁场．若电键K原来置于R1一边，现忽然扳向R2一边，则此过程中导轨cd一段中通过的电量△q=____，正电荷移动的方向是____．
18．如图19所示的电路，L1和L2是两个相同的小电珠,L是一个自感系数相当大的线圈，其电阻与R相同，由于存在自感现象，在电键S接通时，____灯先亮；S断开时，____灯先熄灭．
三、计算题
19．如图20所示，Ⅰ、Ⅲ为两匀强磁场区，Ⅰ区域的磁场方向垂直纸面向里，Ⅲ区域的磁场方向垂直纸面向外，磁感强度均为B，两区域中间为宽s的无磁场区Ⅱ．有一边长为l(l＞s)，电阻为R的正方形金属框abcd置于Ⅰ区域，ab边与磁场边界平行，现拉着金属框以速度v向右匀速移动．
(1)分别求出当ab边刚进入中心无磁场区Ⅱ，和刚进入磁场区Ⅲ时，通过ab边的电流的大小和方向
(2)把金属框从Ⅰ区域完全拉入Ⅲ区域过程中拉力所做的功．
20．如图21所示，有一磁感强度B=0.1T的水平匀强磁场，垂直匀强磁场放置一很长的金属框架，框架上有一导体ab保持与框架边垂直、由静止开始下滑．已知ab长10cm，质量为0.1g，电阻为0.1Ω，框架电阻不计，取g=10m/s2．求：
(1)导体ab下落的最大加速度和最大速度；
(2)导体ab在最大速度时产生的电功率．
单元练习题答案
一、选择题
1、D
2、A
3、B、C、D
4、A
5、C
6、A、B、C
7、A
8、C
9、B
10、A
11、B
12、A
二、填空题
13、2BS/R
14、2
15、>，=
16、10m/s，2V
17、5μC，c→d
18、L1，L2
20、(1)g，103m/s
(2) 103w
|
