感应电动势单元练习
一、选择题
1．线框长为a，宽为b在磁感强度为B的匀强磁场中由图1所示位置起绕OO′轴以角速度ω匀速转动，则t时刻感应电动势为 【 】
A．Babω·cosωt
B．Babω·sinωt
C．2Babω·sinωt
D．2Babω·cosωt
2．如图2平行金属板间有一静止的正电粒子，若两板间加电压u=Umsinωt，则粒子的 【 】
A．位移一定按正弦规律变化
B．速度一定按正弦规律变化
C．加速度一定按正弦规律变化
D．粒子在两板间作简谐振动
3．图3金属环与导轨OO′相接触，匀强磁场垂直导轨平面，当圆环绕OO′匀速转动时 【 】
A．电阻R中有交变电流通过
B．R中无电流
C．圆环中有交变电流通过
D．圆环中无电流
4．下列说法正确的是 【 】
A．用交流电压表测量电压时，指针往返摆动
B．一周期内交流的方向改变两次
C．假如交流的最大值是5A，则最小值为-5A
D．用电器上所标电压值是交流的有效值
5．一电阻接在10V直流电源上，电热功率为P；当它接到电压u=10sinωt（V）上时功率为 【 】
A．0.25P B．0.5P C．P D．2P
6．通有电流i=Imsinωt（A）的长直导线OO′与断开的圆形线圈在同一平面内（如图4所示），为使A端电势高于B端的电势且UAB减小，交变电流必须处于每个周期的 【 】
7．3A直流电流通过电阻R时，t秒内产生的热量为Q，现让一交变电流通过电阻R，若2t秒内产生的热量为Q，则交变电流的最大值为 【 】
8．已知负载上的交变电流u=311sin314t（V），i=14.1sin314t（A），根据这两式判定，下述结论中正确的是 【 】
A．电压的有效值为311V
B．负载电阻的大小为22Ω
C．交变电流的频率是55Hz
D．交变电流的周期是0.01s
9．一理想变压器变压比为20∶1，原线圈接入220V电压时，将副线圈拆去18匝，输出电压为8V，则该变压器原线圈的匝数应为 【 】
A．495匝 B．1320匝
C．2640匝 D．990匝
10．电流互感器是用来测量大电流的仪器，如图5示，图中是电流互感器使用原理，以下说法正确的是 【 】
A．因变压器将电压升高了，所以电流表示数比把电流表直接接到ab间时示数大
B．图中电流表的示数比直接接在ab间时示数小
C．原理图有错误，原线圈匝数应比副线圈匝数多
D．图中电流表的示数就是ab间的电流大小
11．理想变压器原、副线圈匝数比为4∶1，若原线圈上加  用交变电压表测得电压为 【 】
12．用电压U和KU分别输送相同电功率，且在输电线上损失的功率相同，导线长度和材料也相同，此两种情况下导线横截面积之比为 【 】
A．K B．1/K C．K2 D．1/K2
13．如图6中变压器原线圈接交流高压，降压后通过输电线给用电器供电，当电键S断开时图中两电表示数电压U和电流I变化为 【 】
A．均变大 B．U变大，I变小
C．均变小 D．U变小，I变大
14．三相交流发电机接成星形，负载接成△形，若负载相电压为380V，则 【 】
A．发电机相电压为220V
B．发电机线电压为380V
C．负载线电压为380V
D．负载相电压为537V
二、填空题
15．一个额定电压是220V，额定功率为800W的用电器，接入u=110  用电器的实际功率为____W．
16．一台交流发电机，产生交变电动势的最大值为500V，周期为0.02s，保持其它条件不变，把转速提高到原来的2倍，则交变电动势的有效值为______，周期为______．
17．一台理想变压器，原线圈加上U1电压的交变电流，副线圈两端的电压是U2，假如从副线圈上拆去n0匝后，副线圈上的电压变为U'2V，则原线圈的匝数n1=_______，副线圈原来的匝数n2=_______．
18．如图7所示，为一理想变压器n2=10匝，n3=20匝，L1和L2均是“220V，15W”的灯泡，与一匝线圈相连的电压表，读数为11V，那么变压器的实际输入功率为______W．
19．如图8理想变压器电路中输入电压U1一定，当S闭合时，各交流电表示数变化为：A1_____，A2_____，A3_____，U1_____，U2_____．
20．在远距离送电时，假如输送电压为2000V，输送功率为10kW，输电线的电阻为20Ω，则输电线上损失功率为______，损失电压为______，用户得到电压为______，用户得到的功率为______．
三、计算题
21．交流发电机电枢电阻为2欧，感应电动势瞬时值表达式为e=389sin100πt（V），给电阻R=8Ω的用电器供电，则
（1）通过用电器的电流为多少？
（2）电源输出功率和发电总功率为多少？
（3）发电机输出端电压为多少？
22．输送4.0×106W的电能，若发电机输出电压为2000V，选用变压器升压后应用截面积为4.25cm2的铜导线，把电能送到400km远处，线路损失的功率为5.0×105W．
（1）应选用匝数比为多少的升压变压器？
（2）若已知铜的电阻率ρ=1.7×10-8Ω·m，在用电区使用降压变压器，其原线圈两端的电压为多大？
*综合科目题（下题需同时用到几门学科知识）
试题

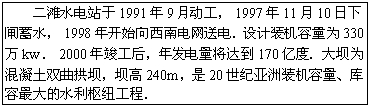

读下面材料：
回答下列问题：
（1）根据以上材料和已有知识回答：二滩水电站建在上表中的______江上．两江相比，该江水能较丰富的原因是______．电站用电市场之间关系方面的不利条件是______________．
（2）设想将二滩的电能输送到成都地区，假如使用相同的输电线，从减少输电线上电能损失来看，在50万伏超高压和11万伏高压输电方案中应选用______输电方案．因为该方案的输电损失为另一方案的______％．
单元练习答案
一、选择题
1．A 2．C 3．BC 4．BD 5．B
6．A 7．A 8．BC 9．B 10．B
11．B 12．C 13．B 14．ABCD
二、填空题
19．增大，不变，增大，不变，不变
20．500W，100V，1900V，9.5KW
三、计算题
21．（1）27.5A （2）6050W 7562.5W （3）220V
22．（1）1∶16 （2）2.8×104V
*综合科目题
（1）雅砻，落差大，距离较远
（2）50万伏，4.8
|
