《交变电流》《电磁场和电磁波》检测卷
一、选择题
1．由发电站向远方工厂输电在输出功率相同的情况下,下述哪个方法可减小输电线路中电能损失[zcj1] ( )
 (A)采用电阻较大的导线 (B)减小输电导线的横截面积 (C)增大输电电流 (D)增大输电电压
2.如图，一理想变压器的原线圈匝数n1＝1000匝，副线圈匝数n2＝200匝，交流电源的电动势e＝311sin(100pt)V，电阻R＝88W．电流表和电压表对电路的影响可忽略不计[zcj2] ( )
 (A)A1的示数约为0.10A (B)V1的示数约为311V
(C)A2的示数约为0.75A (D)V2的示数约为66V
3．如图，一理想变压器的原线圈匝数n1＝1000匝，副线圈匝数n2＝200匝，交流电源的电动势e＝311sin(100pt)V，电阻R＝88W．电流表和电压表对电路的影响可忽略不计[zcj3] ( )
A.A1的示数约为0.10A B.V1的示数约为311V C.A2的示数约为0.75A D.V2的示数约为66V
 4．一个电热器接在最大值为10V的正弦交流电源上，消耗一定的功率．现把它改接在直流电源上，使它的功率是原来的2倍，则直流电源的电压应取[ZCJ4] ( )
(A)7.07V (B)10V (C)14.1V (D)20V
5.某理想变压器原、副线圈的匝数比如图所示．负载中每个电阻均为110W．若输入电压为220V，则输入电流和功率分别是[zcj5] ( )
(A)5A，1100W (B)5A，880W (C)4A，1100W (D)4A，880W
6.输电导线电阻率为r，横截面积为S，总长度为l输电线损耗的电功率为p′，用户得到的电功率为  ．若输送的电功率为P，输电电压为U，则P′、 的关系式正确的是[zcj6] （ ）
A．  B．  C．  D．

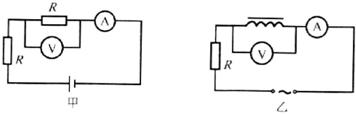

7．如图所示的两个电路图中，电压表与电流表都是理想电表，与电源直接串联的两个电阻R相同。乙图中电感线圈的直流电阻与甲图中电阻R的阻值相等，甲图中电源电压与乙图中交流电压有效值相等，且内阻均可不计．则两图中电表的读数关系为[zcj7] （ ）
 A．
B．
C．   D．
8.根据麦克斯韦电磁场理论，下列说法正确的是( [刘小训8] )
A.稳定的电场四周产生稳定的磁场
B.均匀变化的电场四周产生的均匀变化的磁场
C.均匀变化的磁场四周产生的均匀变化的电场
D.不均匀变化的电场四周产生不均匀变化的磁场
9.[B9] 比较电磁波和机械波，下列说法正确的是( )
A.电磁波可以在真空中传播，机械波的传播要依靠于介质
B.电磁波和声波都是纵波
C.电磁波是电磁现象，机械波是力学现象，二者有波的共性
D.电磁波在有的介质中是横波，在有的介质中是纵波
 10.在LC振荡回路中，电容器上所带电量随时间变化的规律如图所示，由图可知( [刘小训10] )
A.当t=t1的时刻，电路中振荡电流最大
B.t=t2的时刻，电路中的电场能最大
C.在0～t1的时间内，电路中振荡电流由小到大
D.在t2～t3的时间里电容器充电
二.填空题
11.第一个从理论上预言电磁波在真空中的传播速度的人是 ，等于 m/s，第一个用试验证实了电磁波存在的科学家是 .[刘小训11]
 12.如图所示，理想变压器的原、副线圈匝数之比为n1∶n2＝4∶1，原线圈回路中的电阻A和副线圈回路中的电阻B的阻值相等．a、b端加一定交流电压后，两电阻消耗的电功率之比PA∶PB＝________．两电阻两端电压之比UA∶UB＝＿＿＿．[zcj12]
13.矩形线圈在匀强磁场中绕垂直于磁感线的对称轴转动，线圈共100匝，转速为  r/s.在转动中，穿过线圈的磁通量的最大值为3.0×10-2Wb，则线圈平面与磁感线方向平行时，
感应电动势为 V，当线圈平面与中性面夹角为π/3时，感应电动势为 V.[刘小训13]
三.计算题
14.如图18，光滑的平行导轨P、Q间距  ，处在同一竖直面内，导轨的左端接有如图所示的电路，其中水平放置的电容器两极板相距  ，定值电阻  ，导轨的电阻不计。磁感强度  的匀强磁场垂直穿过导轨面。当金属棒ab沿导轨向右匀速运动（开关S断开）时，电容器两极板之间质量  、带电量  的微粒恰好静止不动；当S闭合时，微粒以加速度  向下做匀加速运动，取  。求
（1）金属棒ab运动的速度多大？电阻多大？
（2）S闭合后，使金属棒ab做匀速运动的外力的功率多大？

15.两根相距L＝20cm的平行导轨，固定在绝缘板上，倾斜部分与水平方向成α＝30°角.在导轨的倾斜部分和水平部分分别放两根质量均为m＝20g的铜棒，棒与导轨间的动摩擦因数μ＝0.25，整个装置放在磁感应强度B＝0.1T竖直向上的匀强磁场中，如图所示.两根铜棒的总电阻R＝0.2Ω，导轨的电阻不计.求：
(1)ab棒由斜面顶端静止下滑速度达到多大时，静止在水平轨道上的cd棒才开始运动?
(2)cd棒开始运动时的电流多大?[刘小训14]
|
＝
，cd棒饱受的
，cd棒饱受的摩擦力为fcd＝μmg.当满足条件Fcd＝fcd时，cd棒开始滑动，而B2L2Vcosα/R＝μmg.所以cd棒开始滑动时，ab棒速度大小为V＝μmgR/B2L2cosα＝29m/s. (2)cd棒开始运动时的电流为I＝μmg/BL＝2.5A
