上学期期末考试
高二（理科）物理试卷
考试时间：120分钟 满分：100分
命题人：胡添泉
一．选择题（本大题有12小题，每小题3 分，共 36分。每小题给出的四个选项中，至少有一个选项是正确的，全部选对得3分，选对而不全得1分，选错得0分）
1.A、B两个大小相同的金属小球，A带有6Q正电荷，B带有3Q负电荷，当它们在远大于自身直径处固定时，其间静电力大小为F．另有一大小与A、B相同的不带电小球C，若让C 先与A接触，再与B接触，拿走C球后，A、B间静电力的大小变为 D
A.6F B.3F C.F D.零

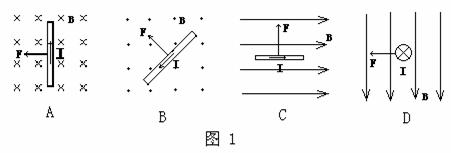

2.在如图1所示的匀强磁场中,已经标出了电流I和磁场B以及磁场对电流作用力F
三者的方向,其中错误的是( C )
 3．如图2所示在真空中有匀强电场，其场强为E，将一个带负电的点电荷q从图中的A点沿直线AB移 动到B点，已知AB长度为L，AB和E的方向间夹角为45°，在上述运动过程中，有（ D ）
A．电场力对电荷做正功，大小为qEL
B．电场力对电荷做负功，大小为qEL
C．电场力对电荷做正功，大小为qEL/
D．电场力对电荷做负功，大小为qEL/
4.一矩形线圈在匀强磁场中匀速转动产生的交流瞬时值表达式i＝10  sin10ptA,
则下列表述中正确的是(AD )
A．此交流的峰值是10 A
B．此交流的有效值是10 A
C. 用交流电流表测量此交流的示数是10 A
D. 用交流电流表测量此交流的示数是10A
 5.在如图3所示的匀强磁场中有一光滑的金属轨道，
轨道上放有两根平行金属棒AB、CD.当棒AB向右
平行移动时,棒CD将(C )
A. 保持静止 B. 向左运动
C. 向右运动 D. 发生转动
6.如图所示，在示波管的正下方有一根水平放置与示波管平行的通电直导线，电流方向与电子束的方向相同，均水平向右，则示波管中的电子束将 .A
 A.向上偏转 B.向下偏转；
C.向纸外偏转； D.向纸里偏转．
7.静电场和磁场对比，错误的是 C
A.电场线不闭合，磁感线闭合
B.静电场和磁场都可使运动电荷发生偏转
 C.静电场和磁场都能对运动电荷做功
D.静电场和磁场都可使运动电荷产生加速度
8.如图10所示，A、B两灯相同，L是带铁芯的电阻可不计的线圈，下列说法中正确的是（ D ）
A.开关K合上瞬间， A慢慢亮起来, B立即亮起来，
B.K合上稳定后， A、B同时亮着
C.K断开瞬间， A、B同时熄灭
D.K断开瞬间，B立即熄灭，A过一会儿再熄灭
 9.有5个完全相同的灯泡连接在理想变压器的原、副线圈中,如图所示.若将该线路与交流电源接通,且开关S接在位置1时,5个灯泡发光亮度相同；若将开关S接在位置2时,灯泡均未烧坏.则下列可能的是 (AC )
A.该变压器是降压变压器,原、副线圈匝数比为4∶1
B.该变压器是升压变压器,原、副线圈匝数比为1∶4
C.副线圈中的灯泡仍能发光,只是更亮些
 D.副线圈中的灯泡仍能发光,只是亮度变暗
10.一交流电的电流随时间的变化图象如图4
所示，则此交流电的有效值是( )
A、 5 A B、 5A
C、 3.5 A D、 3.5A
 11．如图所示，虚线为某点电荷电场的等势面，现有两个比荷相同的带电粒子（不计重力）以相同的速率从同一等势面的a点进入电场后沿不同的轨迹1和2运动，图中a、b、c、d、e是粒子轨迹与各等势面的交点，则可判定（ CD ）
A、两个粒子的电性相同
B、经过b、d两点时，两粒子的速率相同
C、经过b、d两点时，两粒子的加速度大小相同
D、经过c、e两点时，两粒子的速率相同
12．如图3－14所示，带电平行板间匀强电场竖直向上，匀强磁场方向垂直纸面向里，某带电小球从光滑轨道上的ａ点自由滑下，经轨道端点Ｐ进入板间后恰好沿水平方向做直线运动．现使小球从稍低些的ｂ点开始自由滑下，在经过Ｐ点进入板间后的运动过程中，以下说法正确的是：(ＢＣ)
 Ａ．其动能将不变
B. 其电势能将会增大
C. 小球所受的洛伦兹力将会增大
D. 小球受到的电场力将会增大
二.实验题：本大题有4小题，共24分
13．（2分）小灯珠的灯丝的电阻随温度的升高而 ，这样，它的伏安特性曲线是一条 ______（填“直线”或“曲线”）。
 14. （4分）下图中为示波器面板,屏上显示的是一亮度很低、
线条较粗且模糊不清的波形.
（1）若要增大显示波形的亮度,应调节_辉度 _____旋钮.
（2）若要屏上波形线条变细且边缘清楚,应调节__聚焦 ____旋钮.
（3）若要将波形曲线调至屏中心,应调节__竖直位移（或“↑↓”）
与水平位移（或  ）____旋钮.
15．（4分）有一个电流表，内阻为1kΩ，满度电流为100μA。要把它改装成量程为10mA的电流表，则需要并联一个 W的分流电阻；假如要把它改装成为量程为100V的电压表，则需串联一个 W的分压电阻。
 16.在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，金属丝的长度为L,金属丝的电阻大约为4Ω。先用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。
（1）（3分）从图中读出金属丝的直径d为__0.520______mm。
（2）（2分）在用伏安法测定金属丝的电阻时，除被测的金属丝外，
还有如下供选择的实验器材：
直流电源：电动势约4.0V，内阻很小；
电流表  ：量程0～0.6A，内阻0.125Ω；
电流表  ：量程0～3.0A，内阻0.025Ω；
电压表V： 量程0～3V， 内阻3kΩ；
滑动变阻器（阻值范围0～50Ω，答应的最大电流1A）；
开关一个，导线若干．
在可供选择的器材中，应该选用的电流表是__ A1 _____
（3）（2分）若根据伏安法测出电阻丝的电阻为R，则这种金属丝材料的电阻率的表达式为：_______________

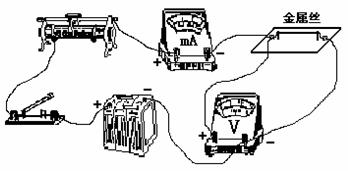

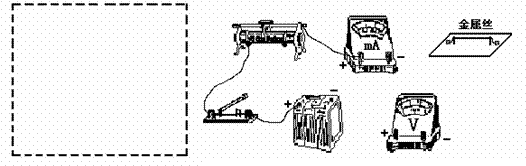

（4）在下面虚线框中画出实验电路图(3分)；并根据实验电路图连接实物图（图中部分连线已画出，4分）
SHAPE \* MERGEFORMAT
三.计算题：本大题5小题，共40分。（解答应写出必要的文字说明、方程式和重要的演算步骤.只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位.）
17.（6分）如图12所示,在置于匀强磁场中的U型导轨 上,导体棒MN在恒定外力F的作用下以速度v＝2m/s 向右匀速运动,已知磁感应强度B＝0.5T,方向垂直导轨平面(纸面)向外,导轨间距L＝50cm,闭合电路中a、b之间电阻为R＝0.5Ω,其余部分电阻不计,
(1)求出导体MN中感应电动势e的大小
(2)指出导体MN中感应电流的方向
 (3)求出电路中产生的电功率
 18．(6分)如图3－106所示为测量某种离子的荷质比的装置．让中性气体分子进入电离室Ａ，在那里被电离成离子．这些离子从电离室的小孔飘出，从缝Ｓ１进入加速电场被加速，然后让离子从缝Ｓ２垂直进入匀强磁场，最后打在底片上的Ｐ点．已知加速电压为Ｕ，磁场的磁感应强度为Ｂ，缝Ｓ２与Ｐ之间的距离为ａ，离子从缝Ｓ１进入电场时的速度不计，求该离子的比荷ｑ/ｍ．
19．（8分）如图15所示，R2=9Ω，R3=18Ω，电源内阻r=1Ω，S断开并且R1为2Ω时电压表 eq \o\ac(○,V)V读数为4.5V，  求：（1）求电源电动势E和电源总功率
（2）当S合上时，为使电压表 eq \o\ac(○,V)V读数仍为4.5V，
R1应调到多大？
20．（8分）一个电子（质量为m，电量为e）以速度v从x轴上某点垂直x轴进入上方的匀强磁场区域，如图所示，已知x轴上方磁感应强度的大小为B，且为下方匀强磁场磁感应强度的2倍。求（1）电子运动一个周期经历的时间；（2）电子运动一个周期沿x轴移动的距离。
21．（12分） 有一电子束穿过具有匀强电场和匀强磁场的空间区域，如图所示，该区域的电场强度为E，磁感应强度为B。求：
（1）假如电子束的速度为v0 ，要使电子束穿过上述空间区域后不发生偏转，则E
和B应满足什么关系？
（2）假如撤去磁场，电场区域的长度为L，电场强度的方向和电子束初速方向垂直，电场区域离屏幕距离为d 。要使电子束在屏上偏离距离为y，则所需加速电压是多少？
漳浦一中2005—2006学年上学期期末考试
高二（理科）物理试卷
答题卡
|
题号 |
一 |
二 |
三 |
总分 |
|
17 |
18 |
19 |
20 |
21 |
|
得分 |
|
|
|
|
|
|
|
|
一．选择题（本大题有12小题，每小题3 分，共 36分。每小题给出的四个选项中，至少有一个选项是正确的，全部选对得3分，选对而不全得1分，选错得0分）
|
题号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
答案 |
|
|
|
|
|
|
|
|
|
|
|
|
二.实验题：（本大题有4小题，共24分）
13．___________; _____________
14.(1)__________; (2)____________ (3)__________________ (4)___________________
15. ___________W ; ____________W
16.(1) _____________ mm。 (2) _________ (3) _________________ (4)
SHAPE \* MERGEFORMAT
 三.计算题：（本大题5小题，共40分。解答应写出必要的文字说明、方程式和重要的演算步骤.只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位.）
17.（6分）如图12所示,在置于匀强磁场中的U型导轨 上,导体棒MN在恒定外力F的作用下以速度v＝2m/s 向右匀速运动,已知磁感应强度B＝0.5T,方向垂直导轨平面(纸面)向外,导轨间距L＝50cm,闭合电路中a、b之间电阻为R＝0.5Ω,其余部分电阻不计。
(1)求出导体MN中感应电动势e的大小
(2)指出导体MN中感应电流的方向
(3)求出电路中产生的电功率
 18．(6分)如图13所示为测量某种离子的比荷的装置．让中性气体分子进入电离室Ａ，在那里被电离成离子．这些离子从电离室的小孔飘出，从缝Ｓ１进入加速电场被加速，然后让离子从缝Ｓ２垂直进入匀强磁场，最后打在底片上的Ｐ点．已知加速电压为Ｕ，磁场的磁感应强度为Ｂ，缝Ｓ２与Ｐ之间的距离为ａ，离子从缝Ｓ１进入电场时的速度不计，求该离子的比荷ｑ/ｍ．
19．（8分）如图14所示，R2=9Ω，R3=18Ω，电源内阻r=1Ω，S断开并且R1为2Ω时电压表 eq \o\ac(○,V)V读数为4.5V，  求：（1）求电源电动势E和电源总功率
（2）当S合上时，为使电压表 eq \o\ac(○,V)V读数仍为4.5V，
R1应调到多大？
 20．（8分）一个电子（质量为m，电量为e）以速度v从x轴上某点垂直x轴进入上方的匀强磁场区域，如图15所示，已知x轴上方磁感应强度的大小为B，且为下方匀强磁场磁感应强度的2倍。求（1）电子运动一个周期经历的时间；（2）电子运动一个周期沿x轴移动的距离。
21．（12分） 有一电子束穿过具有匀强电场和匀强磁场的空间区域，如图16所示，该区域的电场强度为E，磁感应强度为B。求：
 （1）假如电子束的速度为v0 ，要使电子束穿过上述空间区域后不发生偏转，则E和B应满足什么关系？
（2）假如撤去磁场，电场区域的长度为L，电场强度的方向和电子束初速方向垂直，电场区域离屏幕距离为d 。要使电子束在屏上偏离距离为y，则所需加速电压是多少？
漳浦一中2005—2006学年上学期期末考试
高二（理科）物理试卷
参考答案
一．选择题（本大题有12小题，每小题3 分，共 36分。每小题给出的四个选项中
至少有一个选项是正确的，全部选对得3分，选对而不全得1分，选错得0分）
|
题号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
答案 |
D |
ABD |
D |
AD |
C |
A |
C |
D |
AC |
B |
CD |
C |
二.实验题：（本大题有4小题，共24分）
13．2分 增大 ; 曲线
14. 4分(1)_ 辉度__; (2)__ 聚焦__(3) 竖直位移（或“↑↓”） 与 水平位移（或
15. 4分 ___10.1_____W ;  W
16.(1) 3分 0.520 mm。 (2) 2分__ A1 (3) 2分  (4）3分 4分
三.计算题：本大题5小题，共40分。（解答应写出必要的文字说明、方程式和重要的演算步骤.只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位.）
17.（6分）如图12所示,在置于匀强磁场中的U型导轨 上,导体棒MN在恒定外力F的作用下以速度v＝2m/s 向右匀速运动,已知磁感应强度B＝0.5T,方向垂直导轨平面(纸面)向外,导轨间距L＝50cm,闭合电路中a、b之间电阻为R＝0.5Ω,其余部分电阻不计,
(1)求出导体MN中感应电动势e的大小
(2)指出导体MN中感应电流的方向
(3)求出电路中产生的电功率
解:(1)e＝BLv＝0.5×0.5×2＝0.5(V)----------2分
(2)MN中感应电流方向由M指向N-----------1分
(3)P电＝  ＝  ＝0.5(W)---------------3分
18．(6分)如图13所示为测量某种离子的比荷的装置．让中性气体分子进入电离室Ａ，在那里被电离成离子．这些离子从电离室的小孔飘出，从缝Ｓ１进入加速电场被加速，然后让离子从缝Ｓ２垂直进入匀强磁场，最后打在底片上的Ｐ点．已知加速电压为Ｕ，磁场的磁感应强度为Ｂ，缝Ｓ２与Ｐ之间的距离
为ａ，离子从缝Ｓ１进入电场时的速度不计，求该离子的比荷
ｑ/ｍ．
解：从轨迹可知离子带正电．设它进入磁场时速度为ｖ，在电场中加速，有ｑＵ＝  ｍｖ２ -------------2分
在磁场中偏转，有
ｑｖＢ＝  ----------------------2分
又因ｒ＝  ------------------------1分
由以上三个式子解得  ＝  --------1分
9．（8分）如图14所示，R2=9Ω，R3=18Ω，电源内阻r=1Ω，S断开并且R1为2Ω时电压表 eq \o\ac(○,V)V读数为4.5V， 求：
（1）求电源电动势E和电源总功率
（2）当S合上时，为使电压表 eq \o\ac(○,V)V读数仍为4.5V，R1应调到多大？
解：（1）  …………1分
E=I（r R1 R2）=6V …………1分
P总 = EI = 3W …………2分
（2）  ………1分  ………1分
 ………1分  …………1分
 20．（8分）一个电子（质量为m，电量为e）以速度v从x轴上某点垂直x轴进入上方的匀强磁场区域，如图15所示，已知x轴上方磁感应强度的大小为B，且为下方匀强磁场磁感应强度的2倍。求：
（1）电子运动一个周期经历的时间；
（2）电子运动一个周期沿x轴移动的距离。
解：（1）作出如图所示的运动轨迹
（2）
21．（12分） 有一电子束穿过具有匀强电场和匀强磁场的空间区域，如图16所示，该区域的电场强度为E，磁感应强度为B。求：
（1）假如电子束的速度为v0 ，要使电子束穿过上述空间区域后不发生偏转，则E和B应满足什么关系？
 （2）假如撤去磁场，电场区域的长度为L，电场强度的方向和电子束初速方向垂直，电场区域离屏幕距离为d 。要使电子束在屏上偏离距离为y，则所需加速电压是多少？
解：（1）要使电子束不发生偏转，它所受电场力与洛仑磁力必须平衡 。即
ｅE =ｅv0B ----------2分
E = v0B ----------1分
（2）设两极板上下平行放置，电场方向竖直向上，电子刚离开电场时在竖直方向上的位移为s ，电子束的偏转角为θ，则偏转距离为 y = s dtanθ ----------------1分
电子束在电场中沿竖直方向的加速度为 --------1分
由运动学方程得 S = t2 -----------------1分
且tanθ =  -------------------------------1分
其中Vy = t --------------------------------1分
Vx =  = v0 ----------------------------1分
电子在电场中加速后获得的动能为 eU = mV02 -------1分
由以上各式解得：
U = ------------------------2分
|
