交流电、电磁振荡一章单元测试
班级 姓名 学号 成绩
一、选择题（10×3分=30分）
1、一矩形线圈在匀强磁场中转动产生感应电动势，下面说法正确的是：（ ）
A．当穿过线圈的磁通量最大时，导体切割磁感线的有效速度最大，感应电动势最大
B．当穿过线圈的磁通量最大时，导体切割磁感线的有效速度为零，感应电动势最大
C．当穿过线圈的磁通量是零时，导体切割磁感线的有效速度为零，感应电动势最小
D．当穿过线圈的磁通量是零时，导体切割磁感线的有效速度最大，感应电动势最大
2、某交流电压的瞬时表达式  ，下列说法正确的是：（ ）
A、用交流电压表测电源电压，示数为6  伏
B、用此电源给打点计时器供电，其打点的时间间隔为0.02秒
 C、把标有“6V，2W”的小灯泡接在此电源上，小灯泡将正常发光
D、把标有“6V，2W”的小灯泡接在此电源上，小灯泡将
被烧毁
3、一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转
动，穿过线圈的磁通量随时间变化的图象如图1所示，则
下列说法中正确的是：（ ）
A．t=0时刻线圈平面与中性面垂直
B．t=0.01秒时刻，Ф的变化率最大
C．t=0.02秒时刻，交流电动势达到最大
D．该线圈相应的交流电动势图象如图5-42图所示
 4、如图3表示一交流电的电流随时间而变化的图象，此交流电流的有效值是：（ ）
A．3.5A
D．5A
 5、如图4所示，矩形线圈面积为S，匝数为N，内阻为r，绕oo'轴以角速度ω作匀速转动，在它从图示位置转过90°的过程中，下面说法正确的是：（ ）
6、将阻值为R的电阻，接在电动势E=10V，内电阻r=R的直流电源两端，此时电阻R上的电功率为P，则：（ ）
A．若将电阻接到直流电源上，电阻两端电压U=10V，则其电功率为2P
B．若将电阻接到直流电源上，电阻两端电压U=20V，则其电功率为16P
C．若将电阻接到正弦交流电源上，电阻两端电压的最大值Um=10V，则其电功率为2P
D．若将电阻接到正弦交流电源上，电阻两端电压的最大值Um=20V，则其电功率为4P

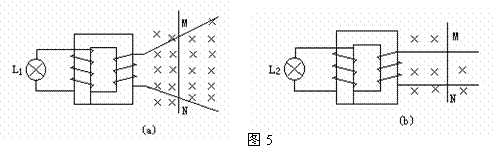

7、如图5所示，(a)图中两根导轨不平行，而(b)图中两根导轨平行，其余物理条件都相同，金属棒MN都是正在导轨上向右匀速平动(速度较大)，金属棒在平动过程中，将观察到(导轨及金属棒电阻不计) ：（ ）
A．L1，L2小电珠都发光，只是亮度不同 B．L1和L2小电珠都不发光
 C．L2发光，L1不发光 D．L1发光，L2不发光
 8、如图6所示，一台理想变压器的原线圈和副线圈的匝数比为n1∶n2=1∶2，原线圈接在交流电压220伏上．Q为保险丝，其答应通过的电流不超过2安；R为负载电阻．那么变压器正常工作时，R的阻值应为：（ ）
A．不高于220欧
B．不高于440欧
C．不低于220欧
D．不低于440欧
 9、图7中(a)、(b)两电路中，当a，b两端与e，f两端分别加上220伏的交流电压时，测得c，d间与g，h间的电压均为110伏．若分别在c，d两端与g，h两端加上110伏的交流电压，则a，b间与e，f间的电压分别为：（ ）
A．220伏，220伏
B．220伏，110伏
C．110伏，110伏
D．220伏，0伏
10、在远距离输电时，输送的电功率为P，输电电压为U，所用导线电阻率ρ，横截面积为S，总长度为L，输电线损耗的电功率为P'，用户得到的电功率为P用，则P'，P用正确的是：（ ）
A、  B、  C、  D、
二、填空题（5×4分=20分）
11、电磁波在某种均匀介质中以2×108m/s的速度传播, 假如它的频率f=1MHz，则电磁波在这种介质中的波长是_________________．
12、麦克斯韦电磁理论的要点是：变化的电场产生_____________；变化的磁场产生__________；按正弦规律周期性变化的电场(或磁场)将在四周空间产生__________________________．
13、 我国照明电路中使用的正弦交流电的周期是_________s，频率是_________Hz，一秒内交流电的方向改变_________次．日常生活中照明电路的电压为220V，该交流电的有效值为____________V，最大值为_____________V．
14、一发电机， 输出的电功率为104KW、 电压为5000V ，现要用半径为20mm的铜(电阻率为1.7×10-8Ωm)导线把电能输送到1846km远处，中途功率损耗为输送功率的5%，所用升压变压器的初级线圈为80匝，次级线圈的匝数为_______________．
15、一理想变压器，原线圈匝数n1=1100，接在220伏的交流电源上．当它对11只并联的“36V，60W”灯泡供电时，灯泡正常发光．由此可知该变压器副线圈的匝数n2=__________，通过原线圈的电流I1=______________A．
三、计算证实题（50分）
16、交流发电机的端电压是220伏，输出功率为4400瓦，输电导线总电阻为2欧。试求：①用户得到的电压和功率各多大？输电损失功率多大？②若发电机输出端用1：10的升压变压器升压后，经同样输电导线输送，再用10：1的降压变压器降压后供给用户，则用户得到的电压和功率又多大？输电损失是多少？（12分）
 17、将一根电阻为0.5欧、长为0.5米的粗细均匀的导线弯成如图8所
示的外形，且oa=ab=bc=cd=do'，置于匀强磁场的金属框架上．已知
磁感应强度B=4特，R=1.5欧．在o'处接一个绝缘手柄p，令其以50转
/秒匀速转动，试问：（12分）
(1)当电键K断开时，电压表的示数是多少？
(2)当电键闭合时，安培表的示数是多少？
(3)假如当线框从图示位置开时计时，令bc边向纸外转动，写出通过
电阻R的电流强度瞬时值表达式．
18、在真空中速度为v=6.4×107米/秒的电子束，连续地射入两平行极板之间，极板长度为L=8.0×10-2米，间距d=5.0×10-3米．两极板不带电时，电子束将沿两极板之间的中线通过．在两极板上加一个50赫的交变电压U=U0sinωt. 已知电子的质量为me=9.1×10-31Kg.（12分）
(1)假如所加电压的最大值Um超过某一值U0时，将开始出现以下现象：电子束有时能通过两极板，有时间断，不能通过，求U0的大小；
(2)求U0为何值才能使通过的时间Δt1跟间断的时间Δt2之比为Δt1∶Δt2=2∶1．
 19、如图9示，OACO为置于水平面的光滑闭合金属导轨，O、C处接有短电阻丝（图中用粗线表示），R1=4Ω、R2=8Ω（导轨电阻不计）。导轨OAC的外形满足方程  （单位：m）。磁感应强度B=0.2T的匀强磁场方向垂直于导轨平面。一足够长的金属棒在水平外力F的作用下以恒定的速度V=5m/s水平向右在导轨上从O点滑动到C点，棒与导轨接触良好且始终保持与OC垂直，不计棒的电阻。求：（1）外力F的最大值；（2）金属棒在导轨上运动时电阻丝R1上消耗的最大功率；（3）在滑动过程中通过金属棒的电流I与时间t的关系。（4）外力做的总功。（14分）
参考答案：
1、D 2、BC 3、B 4、D 5、B 6、BC 7、D 8、D 9、B 10、BD
11、200m 12、磁场 电场 电磁场 13、0.02 50 100 220 311
14、1600匝
15、180 3
16、①180V 800W 3600W ②219.6V 4392W 8W
17、①  V ② A ③
18、91V 105V
19、0.3N 1W  A 0.45J
|
