物 理 试 题
注重事项：
1.本试卷分第 = 1 \* ROMAN I卷和第 = 2 \* ROMAN II卷两部分，共100分，考试时间50分钟
2.答第 = 1 \* ROMAN I卷前，考生务必将自己的姓名、准考证号、班级、科类写在第 = 2 \* ROMAN II卷上
3.将第 = 1 \* ROMAN I卷的答案写在第 = 2 \* ROMAN II卷上
4.答题结束后将第 = 2 \* ROMAN II卷交上
第 = 1 \* ROMAN I卷（ 共50分）
一、选择题（本题共10小题；每小题4分。在每小题给出的四个选项中，有的只有一个选项是正确的，有的有多个选项是正确的。全选对的得4分，部分对得2分，又错选或不选的得0分）
 1、电路中路端电压随干路电流变化的图象如图所示，图中纵轴的起点为1.2V，则电源的电动势和内电阻应是：（ ）
A、E=0.3V，r=0.5Ω B、E=1.5V，r=3.0Ω
C、E=1.5V，r=0.5Ω D、E=1.5V，r=0.6Ω
 2、一个带正电的质点，电量q=2.0×10-9C。在静电场中由a点移到b点，在这过程中，除电场力外其它力做的功为6.0×10-5J，质点的动能增加了8.0×10-5J。则a、b两点间的电势差为Uab=：（ ）
A、3×104V B、1×104V C、4×104V D、7×104V
3、竖直放置的带电平行金属板间有匀强电场，一个带负电的油滴从P1点开始由静止释放，图中给出了四条可能的运动轨迹，a、c、d为直线，b为曲线，直线a水平，d竖直，油滴的运动轨迹可能是：（ ）
A、a B、b C、c D、d
4、一个毫伏表，它的内阻是100Ω，量程是200mv，把它改变装成为量程为10A的安培表，毫伏表上应：（ ）
A、并联0.002Ω的电阻 B、并联0.02Ω的电阻
C、并联50Ω的电阻 D、并联4900Ω的电阻
5、在如图所示的电路中，电源的电动势为E，内阻为r，滑动变阻器最大阻值为R，当滑动端P在R上左右滑动时（电流表和电压表均视为理想电表）（ ）
A、电压表的最大读数为E，最小读数为零
 B、电压表的最大读数为  ，最小读数为零
C、电流表的最大读数为  ，最小读数为
D、电流表的最大读数为 ，最小读数为零
6、带电粒子M只在电场力作用下由P点运动到Q点，在此过程中克服电场力做了2.6×10－4J的功。那么（ ）郝双制作
A.M在P点的电势能一定小于它在Q点的电势能
B.P点的场强一定小于Q点的场强
C.P点的电势一定高于Q点的电势
D.M在P点的动能一定大于它在Q点的动能
 7、如图所示，图线1表示的导体电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是（ ）
A R1：R2 =1：3
B R1：R2 =3：1
C 将R1与R2串联后接于电源上，则电流比I1：I2=1：3
D 将R1与R2并联后接于电源上，则电流比I1：I2=1：3
 8、如图电路中，在滑动变阻器的滑片P向上端a滑动过程中，两表的示数情况为（ ）
A 电压表示数增大，电流表示数减少
B 电压表示数减少，电流表示数增大
C 两电表示数都增大
D 两电表示数都减少
9、如图，电源的内阻不能忽略，当电路中点亮的电灯的数目增多时，下面说法正确的是（ ）
 A 、外电路的总电阻逐渐变大，电灯两端的电压逐渐变小
B、 外电路的总电阻逐渐变大，电灯两端的电压逐渐不变
C、 外电路的总电阻逐渐变小，电灯两端的电压逐渐不变
D 、外电路的总电阻逐渐变小，电灯两端的电压逐渐变小
10、有一横截面积为S的铜导线，流经其中的电流强度为I，设每单位体积的导线有n个自由电子电子的电量为q，此时电子的定向移动速度为u，在t时间内，通过导线横截面积的自由电子数目可表示为（ ）
A 、nuSt B 、nut C、 It/q D、 It/Sq
二、填空题（本题共两小题，共10分）
11、（4分）利用螺旋测微器测量铜丝的直径（图甲）和用游标卡尺测量圆管的内径（图乙），由图可知铜丝直径是_________；圆管内径是_________。

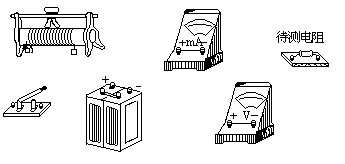

12、（6分）图为用伏安法测量一个定值电阻阻值的实验所需的器材实物图，器材规格：(1)待测电阻Rx（约100Ω）；(2)直流毫安表（量程0～10毫安，内阻50Ω）；(3)直流电压表（量程0～3V，内阻5kΩ）；(4)直流电源（输出电压4V，内阻可不计）；(5)滑动变阻器（阻值范围0～15Ω，答应最大电流1A）；(6)电键一个，导线若干条．根据器材的规格和实验要求，在本题的实物图上连线．

2006年9月明德中学上学期第一次月考补考
物 理 试 题
第 = 2 \* ROMAN II卷（ 共55分）
注重事项：
用钢笔或圆珠笔直接答在试卷中
许 选择题答案
填空题答案
 11. 12.

三、计算、论述题（本题共3小题，共55分。解答要写出必要的文字说明、
方程式和重要的演算步骤。只写出最后答案的不能得分。有数值计算的题，
答案中必须写出数值和单位）
13、（20分）如图所示，R3=0.5  ，S断开时，两表读数分别为0.4A和2.4V, S闭合时，它们的读数分别变化了0.3A和0.3V求
（1）R2的阻值
（2）电源的电动势和内阻（两表均视为理想表）．
 14、（20分）如图所示电路，电动机的线圈电阻是1Ω，电动机工作时电压表的示数是12V，电池组的电动势是22V，内电阻是1Ω，电阻器R的阻值为4Ω。求：电动机的效率。
15、（15分）一个初动能为EK的带电粒子，以垂直电场线的方向飞入带电的平行板电容器，飞出时带电粒子的动能为飞入时初动能的2倍。假如使带电粒子飞入的初速度增大为原来的2倍。求它飞出平行板电容器时的动能。
|
