三、作图与实验：
1. 完成下图中的光的路线图。
2. 作出下图中的物体AB在平面镜中所成的像的位置。
3. 在下图中作出从B点发出的光经反射后通过A点的光线。

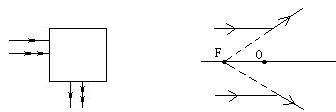

4. 在下面各图中的适当位置，填入一个合适的光学器具。
5. 在“研究平面镜成像特点”时，某同学利用一块玻璃板代替平面镜。下图是这位同学做完实验后白纸上留下的记录，其中 MN是他实验时 画出的玻璃板的位置， A、B是两次实验中点燃的 蜡烛所在的位置， A’、B’分别是他找到的蜡烛的像的位置。 （1）用玻璃板代替平面镜的目的是＿＿＿＿＿＿。
（2）根据该同学在白纸上留下的实验记录，能否得出“像和物到镜面的距离相等”的结论？为什么？
（3）在玻璃板的同一侧，该同学通过玻璃板看到了同一个蜡烛的两个像，产生这种现象的原因是＿＿＿＿＿＿＿。
6. （海口实验区）如图所示：某同学在做探究平面镜成像特点的实验时，将一块玻璃板竖直架在一把直尺的上面，再取两段等长的蜡烛A、B一前一后竖直放在直尺上，实验过程中眼睛始终在蜡烛A的一侧进行观察。
（1）点燃蜡烛A，调节蜡烛B的位置，直到＿＿＿＿＿时，B的位置即为A的像所在的位置。
（2）直尺的作用是便于比较物与像＿＿＿＿＿＿的关系；两段等长的蜡烛是为了比较物与像＿＿＿＿＿＿＿＿＿＿＿＿的关系。
（3）若用平面镜代替玻璃板，上述实验＿＿＿＿＿进行（填“能”或“不能”），理由是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
7. 寻找“往日之光”在科幻小说《往日之光》中，作者鲍勃·肖幻想了一种慢透光玻璃，讲述了一段美丽动人的故事。
“想像有一种玻璃，光在这种玻璃中运动的速度极慢，通过半厘米厚需要10年，比蜗牛的速度还慢得多。当一块慢透光玻璃制出来时，望上去总是一片漆黑，因为还没有光穿过它，把这种玻璃放在风景秀丽的林中、湖边，带着这些美丽的景致的光陷入慢透光玻璃中，10年也出不来。把在这种地方放了10年的玻璃镶在城市住宅的窗户上，那么，在下一个10年的过程中，这个窗子外面便仿佛呈现出林中湖泊的美景，各种动物无声的前来饮水，空中百鸟飞翔，日夜在交替，季节在变化．身居闹市，犹如别墅。”
这确实是一个有意思的幻想，但关键是要降住飞驰的光，科学技术发展到今天，部分科幻已经开始变成现实。
（1）本文作者进行科学幻想的依据是什么?
|
