1．如图1，下图中可视为费力杠杆的是　（　　）

A　　　　　　B     图1     C　　　      D

　　2．如图2所示是自卸车的示意图，车厢部分可视为杠杆，则下列分析正确的是（    ）

图2

　　A．B点是支点，液压杆施加的力是动力，货物重力是阻力

　　B．B点是支点，物体A放在车厢前部可省力

　　C．C点是支点，物体A放在车厢后部可省力

　　D．C点是支点，物体A放在车厢前部可省力

　　3．一根轻质杠杆，在左右两端分别挂在200牛和300牛的重物时，杠杆恰好平衡。若将两边物重同时减少50牛，则杠杆（?　）

　　A．左端下沉

　　B．右端下沉

　　C．仍然平衡

　　D．无法确定

　　4．如图3所示，杠杆上分别放着质量不相等的两个球，杠杆在水平位置平衡，如果两球以相同的水平移动速度同时匀速向支点移动一点距离，则杠杆（?　）

　　A．仍能平衡

　　B．不能平衡，大球那端下沉

　　C．不能平衡，小球那端下沉

　　D．无法判断

　　5．如图4示，人的前臂可视为杠杆，当将茶杯沿箭头方向举起时，下列说法正确的是（    ）

　　A．前臂是省力杠杆，阻力臂变大

　　B．前臂是省力杠杆，阻力臂变小

　　C．前臂是费力杠杆，阻力臂变大

　　D．前臂是费力杠杆，阻力臂变小

图3           图4            图5            图6              图7

　　6．如图5所示，林雨将两只鸡蛋举高1米，所做的功最接近于（   ）

　　A．0．01J

　　B．0．1J

　　C．1J

　　D．10J

　　7．如图6所示的轻质杠杆，AO小于BO，在A、B两端悬挂重物G₁和G₂后杠杆平衡。若将G₁和G₂同时向支点O移动相同的距离，则（    ）

　　A．杠杆仍保持平衡

　　B．杠杆的A端向下倾斜

　　C．杠杆的B端向下倾斜

　　D．无法判断

　　8．如图7所示，AOB为一杠杆（自重不计），O为支点（OA<OB，OD=OA），在A端悬挂一重物G，那么（    ）

　　A．在B点用力使杠杆在图示位置平衡，一定是省力的

　　B．在C点用力不可能使杠杆在图示位置平衡

　　C．在B点用力使杠杆在图示位置平衡，沿竖直方向最省力

　　D．在D点悬挂一个与G完全相同的物体能使杠杆在图示位置平衡

　　9．如图8所示，为运动员投掷铅球的过程示意图，下列有关说法错误的是（   ）

图8

　　A．在a到b的过程中，运动员对铅球做了功

　　B．在b到c的过程中，运动员对铅球没有做功

　　C．在c到d的过程中，没有力对铅球做功

　　D．在a到d的过程中，铅球的运动状态在不断的变化

　　10．斜面是一种简单机械，生活中经常用到它，工人师傅小波和小新分别用如图9所示的甲、乙两种方法，将同样的物体搬上车，下列说法正确的是（    ）

图9

　　A．甲方法不可以省力，但能省功

　　B．甲方法可以省力，也能省功

　　C．乙方法可以省力，但不能省功

　　D．乙方法可以省力，也能省功

　　11．甲比乙高，如果举起相同质量的杠铃所用时间相等，如图10示，则（    ）

图10

　　A．甲做功较多，功率较大

　　B．甲做功较多，功率较小

　　C．甲做功较多，甲、乙功率相等

　　D．甲、乙做功相等，乙的功率较大

　　12．如图11所示，是工人师傅往高处运送货物的两种方法。物重均为500N，滑轮重均为10N，不计摩擦和绳重，下列说法正确的是（    ）

图11

　　A．甲图中的拉力等于乙图中的拉力

　　B．甲图中的拉力小于乙图中的拉力

　　C．甲图中的机械效率小于乙图中的机械效率

　　D．甲图中的机械效率大于乙图中的机械效率

　　13．下列说法中正确的是（    ）

　　A．机械效率越高，机械做功一定越快

　　B．做功越多的机械，机械效率一定越高

　　C．功率越大的机械做功一定越多

　　D．做功越快的机械，功率一定越大

　　14．李明同学快速地由一楼跑到三楼的过程中，他的功率与下列哪个值最相近（    ）

　　A．5W

　　B．50W

　　C．500W

　　D．5000W

　　14．关于滑轮组的叙述，较全面的是（    ）

　　A．一定省力，又能改变力的方向

　　B．一定省力，但不能改变力的方向

　　C．有时既能省力，又能改变力的方向，有时可以省力，但不能改变力的方向

　　15．陷进沼泽的汽车，司机费了九牛二虎之力，汽车还是纹丝不动，此过程（    ）

　　A．发动机对汽车没有做功

　　B．发动机对汽车没有作用力

　　C．司机对汽车做了功

　　D．地面的摩擦力对汽车做了功

　　二、填空题

　　16．优秀运动员短时间内的功率可达1kW，它的物理意义是______________________；两台机器的实际功率之比为5：1，则做同样的功所需的时间之比是________。

　　17．利用定滑轮提起重物，沿着如图13所示方向的F₁、F₂、F₃来施力拉绳子时拉力大小的关系是F₁______F₂______F₃（以上两空选填“＝”或“≠”），这是因为F₁、F₂、F₃的力臂________（选填“相等”或“不等”）

图13

　　18．小婷跳绳时所穿鞋的总质量为0．4㎏，她1min跳绳180次，假定每次双脚抬离地面的最大高度均为5㎝，则每上升一次，她对鞋所做的功为________J。跳跃时若上升所用的时间占每次跳跃时间的0．3倍，则每上升一次，她对鞋做功的平均功率为________W（g=10N/㎏）

　　19．杠杆的应用非常厂泛，如图14所示的两种剪刀，正常使用时属于省力杠杆的是_____剪刀（填甲、乙）根据功的原理，使用这两处剪刀都不能省______；工程车上的起重臂就是一个费力杠杆（如图15所示），使用它的好处是能够省________；如图16所示，A装置是____滑轮（选填“定”或“动”），它的实质是_________，使用它的作用是___________________．

图14         图15                      图16                 图17

　　20．如图17所示，重为100牛的物体A在水平拉力F的作用下，沿水平面以0．4米／秒的速度作匀速直线运动，弹簧秤的示数为5牛，不计滑轮、绳子、弹簧秤的重力，忽略绳子与滑轮间的摩擦。则物体A受到水平面的摩擦力为________牛；若物体A匀速运动2秒钟，拉力F做功为________焦，拉力F的功率为________瓦。

　　21．如图18-（甲）所示，小华同学用水平力F拉着木箱在水平方向上运动了距离L，则小华对木箱所做的功为W₁=_______。小昕同学沿如图（乙）所示的斜面用同样大小的力F 拉着同样的木箱在力的方向上也运动了距离L，小昕对木箱所做的功为W₂，则W₂      W₁（填“>”、“<”或“=”）。

图18

　　22．如图19所示，建筑工人用滑轮组提升重为220N的泥桶，动滑轮重为20N，不计滑轮与轴之间的摩擦及绳重。若工人在5s内将绳子匀速向上拉6m，则泥桶上升_____m，手拉绳子的力为____N，拉力的功率为_____W，滑轮组的机械效率为________。

图19               图20

　　23．如图20所示，OA是起重机的吊臂，可绕O点转动。在距O点6m远的B处吊有重3000 N的物体，为保证吊臂在水平位置平衡，则绕过定滑轮斜向下的拉力F为_____N。

　　将吊臂缓慢拉起，使用A点升高2m的过程中，拉力变______。（绳重、吊臂重、摩擦均不计）

　　三、作图与简答题

　　24．请画出图21和图22中杠杆所受力的力臂。

图21                       图22                 图23

　　25．如图23所示，前后两人抬一个大而均匀的重木箱上楼。

　　①作出木箱的受力示意图；②以木箱重心为支点，画出每个力的力臂，比较两人用力F_前、F_后；③要使两人用力相等，应怎样抬？

　　四、实验与探究题

　　26．在“探究杠杆的平衡条件”实验中，应先调节杠杆两端的平衡螺母，使杠杆在 　　位置平衡，这样做是为了便于测量        ；如发现杠杆左端偏高，则可将右端的平衡螺母向      调节，或将左端的平衡螺母向       调节。

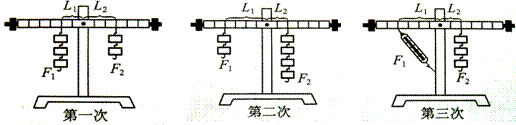

　　如图24，是小明同学三次实验的情景，实验时所用的每个钩码重0．5N，杠杆上每一格长5cm，部分实验数据已记录在下表中。

　　（1）将表格中的实验数据补充完整。

　　（2）小明的第3次实验存在错误，其错误是__________________________。

　　27．交流与评估是科学探究的一个重要环节。德圣中学的同学，利用如图25所示的实验装置完成了“测滑轮组机械效率”的实验以后，进行了小组交流，下表是各小组的实验数据记录：

图25

　　请你对表中各小组的实验数据进行分析比较，回答下列问题：

　　（1）实验中影响滑轮组效率的主要因素是什么？

　　____________________________________________________

　　（2）1、2两个小组的动滑轮重相同，提起的钩码重也相同，测出的滑轮机械效率却不同，原因不可能是（    ）

　　A．滑轮和轮与轴间的摩擦力大小不同

　　B．测拉力时没有使测力计匀速上升

　　C．测拉力时拉力的方向没有竖直向上

　　D．钩码被提升的高度不同

　　（3）请你就如何提高滑轮组的机械效率提出自己的建议（要求写两点）：

　　①____________________________________________________

　　②____________________________________________________

　　五、计算题

　　28．“塔吊”是建筑工地上普遍使用的起重设备。如图26，AB是竖直支架，CD是水平臂，期上OC段叫平衡臂，C端装有配重体，OD段叫吊臂，E处装有滑轮组，可在O、D两点间移动，滑轮组重力及摩擦忽略不计。OE＝15m时，若用此“塔吊”能起吊重物的最大质量是0．8t，则当滑轮组移到D点（OD＝25m）时能够安全起吊重物的最大质量是多少？

图26

　　29．如图27所示，木块重200N，前进过程中所受的摩擦力为40N，求：

图27

　　①不考虑滑轮的自重和摩擦，木块匀速前进2 m时拉力F做了多少功？

　　②如果这个装置的机械效率是80%，拉力F的大小等于多少？
