一、单项选择题（每题只有一个答案符合题意，请把正确答案的序号填入括号内，每题3分，共30分）
1．图1中，表1，表2是两只电表，表1．表2应分别是（ ）
A．电流表、电压表
B．电流表、电流表
C．电压表、电流表
D．电压表、电压表
2．图2中，L1和L2是两只完全相同的灯泡，开关S闭合后电压表V1的示数为4V，电压表V2和V3的示数应分别为（ ）
A．4V、0V
B．4V、8V
C．4V、4V
D．以上都不对
3．电阻是导体对电流的阻碍作用，所以（ ）
A．有电流通过导体就有电阻，没有电流通过导体就没有电阻
B．通过导体的电流强度逐渐增大，则导体的电阻也逐渐增大
C．导体电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的
D．导体的电阻只与导体的长度和横截面积有关
4．根据欧姆定律 I=U/R，下列哪种说法是正确的（ ）
A．通过导体的电流越大，这段导体的电阻就越小
B．导体两端的电压越大，这段导体的电阻就越大
C．导体的电阻与电压成正比，与电流成反比
D．导体两端的电压越大，这段导体中电流就越大
5．图3中电压表测量的是（ ）
A．灯L1两端的电压
B．灯L2两端的电压
C．电源的电压
D．灯L1和L2的总电压
6．某同学观察两只额定电压相同但额定功字样模糊不清的白炽电灯，发现甲灯灯丝比较粗短，乙灯灯丝比较细长，则这两只灯泡的额定功率（ ）
A．甲灯大些
B．乙灯大些
C．一样大
D．条件不足无法比较
7．有三盏灯，L1“PZ6?D6”L2“PZ6?D12”L3“PZ12?D12”，串联在6V的电路里，实际功率由大到小的顺序是（ ）
A．L1，L2，L3
B．L2，L3，L1
C．L3，L1，L2
D．无法确定
8．两电阻R1=R2=10Ω，串联在电路中通电时间为t，产生的热量为Q。若将它们并联起来接入电压为原来一半的电路上，通电时间仍为t，产生的热量为Q’，那么Q：Q’为（ ）
A．1：1
B．1：2
C．1：3
D．1：4
9．一只灯泡（其电阻不随温度变化）直接接在电源上，消耗的功率为100W，当它通过很长的输电线接到该电源上为一建筑工地照明时，则（ ）
A．灯泡的实际功率仍为100W
B．灯泡与输电线上消耗的功率之和为100W
C．灯泡与输电线上消耗的功率之和大于100W
D．灯泡与输电线上消耗的功率之和小于100W
10．一只家用电能表标有“1500r/kW?h”的字样，今若让一台录音机工作，测得电能表旋转1r的时间恰好为100s，则这台录音机的功率为（ ）
A．15W
B．24W
C．41．7W
D．66．7W
二、多项选择题（每题至少有二个答案符合题意，请把正确答案的序号填入括号内，多选、不选、选错均不得分，选对但不全得1分。每题3分，共15分）
1．两个灯泡串联后接在电路中，下列说法正确的是（ ）
A．通过两个灯泡的电流可能不相等
B．通过两个灯泡的电流一定相等
C．两灯泡两端的电压可能不相等
D．两灯泡两端的电压可能相等
2．关于电压表的使用，下列说法不正确的是（ ）
A．电压表可以直接测电源电压
B．电压表不能跟被测电路串联
C．电压表使用时要并联在电路中
D．电压表不能直接测电源电压
．图4表示的是滑动变阻器连入电路的四种接法，当滑片P向右滑动时，能使电路中电流变小的是（ ）

A．甲种接法
B．乙种接法
C．丙种接法
D．丁种接法
4．下列单位是电功率单位的是（ ）
A．伏特
B．瓦特
C．千瓦时
D．千瓦
5．关于安全用电，下列说法正确的是（ ）
A．不高于36V的电压是安全电压
B．潮湿的手可以接触开关
C．打雷下雨的时候不能站大树下
D．高大建筑物的顶端要安装避雷针
三、填空题（每空1分，共21分）
1．电阻是导体对电流的 ，滑动变阻器的原理是改变电阻丝 来改变接入电路的电阻。
2．如图5，电压表的示数为_________。

3．某同学在老师的指导下，用电压表和电流表测家用照明灯泡的电阻，测得灯泡两端电压为220V，通过灯泡的电流是0．28A，则该灯泡正常发光时灯丝的电阻值是___________Ω。
4．在电路中并联着两盏电灯L1和L2，它们的电阻分别为150Ω和450Ω，若流过L1的电流强度为1．5A，那么流过L2的电流为___________A。
5．如图6所示，电压表测的是____________两端的电压，若电源电压是6V，电压表的示数是2V，则L2两端的电压是____________V。

6．在保持电阻不变的条件下，研究电流跟电压的关系时，得到下列几组实验数据，实验的正确结论是_________________________________________。
7．如图7所示，滑动变阻器的滑片P向B滑动时，电流表的示数将____；电压表的示数将______。（填“变大”、“变小”或“不变”）如此时电压表的示数为2．5V，要使电压表的示数变为3V，滑片P应向_________端滑动。

8．电热杯标有“220V 500W”的字样，将它接在家庭电路中，电热杯的电阻是 Ω，通过电热丝的电流是 A，通电10min产生的热量是 J。
9．把一个标有“6V，3W”的灯泡接在10V的电源上，要使灯泡正常发光，需要 联一个 欧的电阻，此时电阻消耗的功率是 W。
10．手机上使用的锂离子电池上标有“3．6V 900mA?h”其中的V、mA?h是物理量 的单位；请估算这种电池可储存的电能为 J，若手机正常工作时的电流约为6mA，则这种充满电的锂离子电池可供手机连续使用 h。
11．“220V 15W”的灯泡甲和“220V 100W”的灯泡乙，其灯丝长短相同，可发现灯泡 的灯丝较细，若将这两个灯泡并联在220V的电源上， 灯泡亮些，若将这两个灯泡串联在220V的电源上，则 灯泡亮些。
四、作图和实验题（1题6分，2题11分，共17分 ）

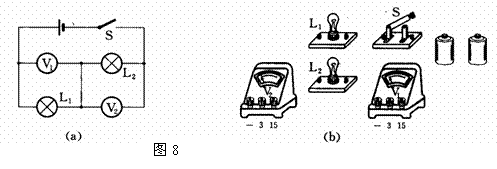

1．根据如图8（a）所示电路图，用笔画线作为导线，将图（b）中实物对应连接成电路图。（已知电源由两节干电池串联组成）

3．给你一个电流表，一只滑动变阻器，一电压适量的电源，一已知电阻Ｒ0，开关，导线若干。请用上述器材设计一个实验，测“PZ2．5?D？”小灯泡的额定功率。（要求画出电路图，写出实验步骤和表达式）
五、计算题（1题8分，2题9分，共17分）
1如图9所示，已知电源电压是6V，R1=10Ω，A1示数是0．5A，R2=20Ω，求A2的示数？

1．电阻R1的阻值为10Ω，当电阻R1与R2以某种方式连接后接在电源两端时R1两端的电压为9Ｖ，当两电阻以另一种方法连接后接在同一电源两端时，R1两端的电压为3V，求：
（1）电源电压；
（2）电阻R2的阻值；
（3）电阻R1以两种连接方法中的较大功率。
|
