A．甲正常，乙和丙的肾脏病变 B．甲和乙的肾脏病变，丙的肝脏病变 C．甲和丙肾脏病变，乙肝脏病变 D．甲一次摄入蛋白质过多，乙的肝脏病变，丙的肾脏病变 6．2008年奥运会将在北京举行，届时可能会用大型摇控飞艇作为宣传工具以渲染活动气氛，为了使飞艇在空中安全而有效，你认为飞艇内充入哪种气体最好 A．氢气 B. 氦气 C. 氧气 D. 二氧化碳 7．下列物质：①白磷(P4)、②晶体硅、③金刚石、④氨分子、⑤水分子、⑥二氧化碳分子，其中晶体或分子的空间结构单元不属于正四面体的是 A．①③⑤ B. ②④⑥ C. ③④⑤ D. ④⑤⑥ 8．某溶液中存在较多的K 、H 、I-，下列离子组可以在该溶液中大量共存的是 A． C．Na 、 9．设阿伏加德罗常数为NA，下列叙述正确的是 A．在标准状况下，2.24L三氧化硫中含有的分子数为0.1NA B．0.5 mol NH3中含有5NA个电子 C．25℃时，pH=1的盐酸中约有0.1NAH D．在常温常压下，16gO2和O3的混合物中含有的质子数为NA 10．已知元素M原子最外层电子数为2，下列判定正确的是 A．M一定是金属元素 B. M一定是II A族元素 C．M的最高化合价为 2 D. M不易形成负价
A．当X表示温度时，Y表示NO2的物质的量 B．当X表示压强时，Y表示该反应的正反应速率 C．当X表示反应时间时，Y表示混合气体的密度 D．当X表示NO2的物质的量时，Y表示O2的物质的量
A．a为直流电源的负极 B．c极发生的反应为2H 2e-=H2↑ C．f电极为锌板 D．e极发生还原反应 13．常温下，向一定浓度的醋酸溶液中逐滴加入氢氧化钠溶液直至过量，在此操作过程中，有关溶液中离子浓度变化的大小关系不正确的是 A．当pH=7时，c(Na )=c(CH3COO-)>c(H )=c(OH-) B．当pH>7时，c(CH3COO-)>c(Na )>c(OH-)>c(H ) C．当恰好完全中和时，c(Na )>c(CH3COO-)>c(OH-)>c(H ) D．无论溶液显什么性都有关系：c(Na ) c(H )=c(CH3COO-) c(OH-) 二、选择题（本大题共8个小题，每个小题6分，共48分。在每个小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确。全部选对的得6分，选对但不全的得3分，有选错的得0分。） 14．一个质子和一个中子结合成氘核，同时放出γ光子，核反应方程是 A．反应中氘核的质量一定小于反应前质子和中子的质量之和 B．反应前后的质量数不变，因而质量不变 C．γ光子的能量为Δmc2，Δm为反应中的质量亏损，c为光在真空中的速度 D．因存在质量亏损Δm，所以“物质不灭”的说法不正确 15．下列几种说法中正确的是 A．布朗运动就是液体分子的热运动，液体温度越高，其分子的平均动能越大 B．一定质量的理想气体，温度降低而压强增大，则其密度变小 C．随着分子间距增大，分子间引力和斥力均减小，分子势能一定减小 D．第二类永动机不违反能量守恒定律，但违反了热力学第二定律
A．当小球运动到最高点a时，线的张力一定最小 B．当小球运动到最低点b时，小球的速度一定最大 C．小球可能做匀速圆周运动 D．小球不可能做匀速圆周运动 17．在光滑水平面上，动能是E0、动量大小是p0的小钢球1与静止的小钢球2发生正碰，碰撞后球1的运动方向反向。将碰撞后球1的动能和动量大小分别记为E1、p1，球2的动能和动量大小分别记为E2、p2，则必有 A．E0>E1 B. p0<p2-p1 C. E0<E2 D. p0<p2
A．经过1.6s，振子向右运动，速度正在不断变小 B．经过1.6s，振子向左运动，速度正在不断变小 C．经过1.9s，振子向右运动，回复力在不断变小 D．经过1.9s，振子向左运动，回复力正在不断变大
A．I变大，U变大 B. I变小，U变小 C．I变小，U变大 D. I变大，U变小 20．对于光学现象及其应用的解释，以下说法中正确的是 A．光导纤维利用的是光的全反射现象 B．雨后漂亮的彩虹是光的衍射现象 C．X光透射应用的是光的衍射现象 D．电影院中观看立体电影的眼镜利用的是光的干涉现象 21．如图6所示 ，水平方向的匀速磁场的上下边界分别是MN、PQ，磁场宽度为L。一个边长为a的正方形导线框(L>2a)从磁场上方下落，运动过程中上下两边始终与磁场边界平行。线框进入磁场过程中感应电流i随时间t变化的图象如图7所示，则线框从磁场中穿出过程中感应电流i随时间t变化的图象可能是图8中的哪一个
A．只可能是① B. 只可能是② C. 只可能是③ D. 只可能是③④ 理科综合能力测试 第II卷 （非选择题，共10题，共174分） 注重事项： 1．用钢笔或圆珠笔直接答在试题卷中（除题目有非凡规定外）。 2．答卷前将密封线内的项目填写清楚。
|
数 号 科 目
| 22
| 23
| 24
| 25
| 26
| 27
| 28
| 29
| 30
| 31
| 总分
| 物 理
|
|
|
|
|
|
|
|
|
|
|
| 化 学
|
|
|
|
|
|
|
|
|
|
|
| 生 物
|
|
|
|
|
|
|
|
|
|
| |
得分
评卷人
22．（17分）
（I）（10分）用伏安法测电阻时，由于电压表、电流表内阻的影响，使测量结果总存在误差，而按如图9所示的电路进行测量，由电压表、电流表内阻造成的误差可以基本消除，具体的实验步骤如下：
①闭合开关S1，开关S2接2，调节可变电阻R和R′，使电压表和电流表的示数都较大，并读出此时电压表和电流表的示数U1和I1；
②保持R′的阻值不变，_____________________________________________________
_____________________________________________________________________。
(1)请你在横线上用简要的语言写出未完成的主要操作步骤，并用字母表示相应的测量值；
(2)写出待测电阻Rx的表达式：Rx=______________________________。
（II）（7分）图10是用打点计时器测定匀变速直线运动的加速度的实验时记录下的一条纸带，在纸带上选取0、1、2、3、4各点为记数点，其中0点靠近起始点，由0到1、2、3……点的距离分别用d1、d2、d3……表示，测量出d1、d2、d3……的值，填入表中，已知打点计时器所用交流电源的频率为50Hz，由测量数据计算小车的加速度a和纸带上打下点2时小车的速率v2，并说明加速度的方向。
距离
d1
d2
d3
d4
测量值(cm)
1.15
2.07
2.75
3.20
加速度大小a=___________m/s2，方向__________（填“向左”或“向右”），小车在点2时的速度大小v2=__________m/s。（结果保留2位有效数字）。
得分
评卷人
23．（16分）
质量m1=0.10kg和m2=0.20kg的两个弹性小球，用轻绳紧紧地捆在一起，以速度v0=0.10m/s沿光滑水平面做直线运动，后来绳子忽然自动断开，断开后两球仍在原直线上运动，经时间t=5.0s后两球相距s=4.5m，求：（1）两球分离后在平面上运动的速度。（2）当两球捆在一起时的弹性势能。
得分
评卷人
24．（19分）
为了迎接太空时代的到来，美国国会通过一项计划：在2050年前建造成太空升降机，就是把长绳的一端搁置在地球的卫星上，另一端系住升降机，放开绳，升降机能到达地球上，人坐在升降机里，在卫星上通过电动机把升降机拉到卫星上，已知地球表面的重力加速度g=10m/s2，地球半径R=6400km。求：
（1）在地球表面用弹簧测力计称得某人重800N，此人站在升降机中，当升降机以加速度a=g(g为地球表面处的重力加速度)垂直地面上升，这时此人再一次用同一弹簧测力计称得他的视重为850N，忽略地球公转的影响，求升降机此时距地面的高度。
（2）假如把绳的一端搁置在地球的同步卫星上，绳的长度至少为多长。（计算结果保留2位效数字）
得分
评卷人
25．（20分）
如图11所示，在真空区域内，有宽度为L的匀强磁场，磁感应强度为B，磁场方向垂直纸面向里，MN、PQ是磁场的边界。质量为m，带电量为-q的粒子，先后两次沿着与MN夹角为θ(0<θ<90º)的方向垂直磁感线射入匀强磁场B中，第一次，粒子是经电压U1加速后射入磁场，粒子刚好没能从PQ边界射出磁场。第二次粒子是经电压U2加速后射入磁场，粒子则刚好垂直PQ射出磁场。不计重力的影响，粒子加速前速度认为是零，求：
（1）为使粒子经电压U2加速射入磁场后沿直线运动，直至射出PQ边界，可在磁场区域加一匀强电场，求该电场的场强大小和方向。 图11
（2）加速电压
的值。
得分
评卷人
26．（14分）
2005年10月12日9时，我国在酒泉卫星发射中心成功的发射了“神舟”六号载人飞船，将两名航天员同时送上太空，并于10月17日凌晨成功返回，为我国的航天事业写下了新的篇章。
（1）火箭升空时，由于与大气层的剧烈摩擦，产生高温。为了防止火箭温度过高，在火箭表面涂上一种非凡的涂料，该涂料的性质最可能的是（选填序号）___________；
①在高温下不融化 ②在高温下可分解气化
③在常温下就分解气化 ④该涂料不可能发生分解
（2）火箭升空需要高能的燃料，发射神舟六号飞船火箭用的燃料是液态的偏二甲肼和四氧化二氮，已知偏二甲肼含C、H、N三种元素，其中C、N两元素的质量分数分别为40.00%和46.67%，在气态时，偏二甲肼的密度是同条件下H2密度的30倍，则偏二甲肼的分子式为_____________；《此版权归黄金屋所有》
（3）若0.1 mol液态的偏二甲肼与液态N2O4完全反应，生成气态的N2、H2O和CO2，同时放出a kJ热量，试写出该反应的热化学方程式：
_______________________________________________________________________该反应的氧化剂是___________；这个反应应用于火箭推进器，除释放大量的热和快速产生大量气体外，还有一个很大的优点是_______________；
（4）通常情况下N2O4气体和NO2气体可相互转化：N2O4(g)无色
2NO2(g)（红棕色）；ΔH>0。已知二氧化氮有较强的氧化性，则下列说法错误的是（选填序号）________.
①N2O4和NO2互为同素异形体
②气态时，1 mol N2O4可完全分解成2 mol NO2
③鉴别NO2气体和溴蒸汽可选用硝酸银溶液
④N2O4和NO2都是硝酸的酸酐
在标准状况下，NO2的密度__________（大于、小于、等于）2.05g/L。
得分
评卷人
27．（16分）
粉末状物质甲是由KClO3和Al粉组成的混合物。现做如下实验：
①将甲与一定量CuO混合均匀，放置于三角架的石棉网上，用酒精灯强热，可看到混合物迅猛燃烧，产生刺眼的强光，完全反应得到混合物乙。
②向冷却后的混合物乙中加入稀盐酸至固体不再溶解，恰好用去200 mL 3 mol/L盐酸，并得到无色溶液丙和不溶物丁，然后过滤。
③将溶液丙加热，蒸干并灼烧得到固体戊，且戊的质量和甲的质量恰好相等。
回答下列问题：
（1）写出不溶物丁的化学式______________。
（2）①中可能发生的反应有三个，其中之一是2KClO3
2KCl 3O2↑，写出另外两个反应的化学方程式：_____________________、______________________。
（3）写出②中反应的离子方程式：____________________________________。
（4）甲中KClO3的物质的量为________mol，铝粉的质量为__________g，溶液丙中各离子浓度由大到小顺序为：________________________________________________。
得分
评卷人
28．（16分）
为了测定NaOH和Na2CO3固体混合物中Na2CO3的质量分数，甲、乙、丙三个同学分别称取a g固体混合物并设计了如下方案：
（1）甲同学的方案是：将样品溶解于适量水中配成浓溶液，再加入过量氯化钡溶液，过滤、洗涤、烘干，称量得固体b g，则固体混合物中Na2CO3的质量分数为_______（用含a、b的式子表示，不必化简），若Ca2 、Ba2 都可以使
沉淀完全，你认为用BaCl2溶液好还是用CaCl2溶液好。（填序号）__________，理由是：_____________
____________________________________________________。
A．CaCl2溶液 B. BaCl2溶液 C. 一样好
（2）乙同学的方案是：将样品溶解后，加入稍过量的氯化钡溶液，再滴入2-3滴______试液做指示剂，用标准盐酸滴定，乙同学在滴定过程中所需要的主要玻璃仪器有____
_______________________________________________________________________。

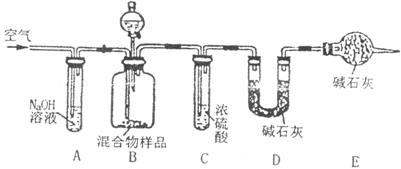

（3）丙同学的方案如图12所示：
当混合物样品充分反应时，缓慢通入空气的目的是____________________________，上图中装置B的分液漏斗中应加入的试剂最好是（填名称）______________；假如没有E装置，测定结果会____________（填“偏大”或“偏小”或“不影响”）。
得分
评卷人
29．（14分）
有机物A(C6H8O4)为食品包装纸的常用防腐剂。A可以使溴水褪色，且难溶于水，但在酸性条件下可发生水解反应，得到B(C4H4O4)和甲醇；通常状况下B为无色晶体，能与氢氧化钠溶液发生反应。
（1）A可以发生的反应有（选填序号）_______________；
①加聚反应 ②取代反应 ③氧化反应 ④酯化反应
（2）B分子中含有的官能团是____________________、_____________________；
（3）若B分子中没有支链，则与B具有相同官能团的同分异构体的结构简式为：
_____________________________________________；
（4）23g钠与含B的物质的量为0.4mol的水溶液完全反应，则生成的气体在标准状况下的体积是________L；
（5）由B制取A的化学方程式是：
_______________________________________________________________________；
（6）天门冬氨酸(C4H7NO4)是组成人体蛋白质的氨基酸之一，可由通过以下反应制取：
天门冬氨酸
天门冬氨酸的结构简式是______________________________________________。
得分
评卷人
30．（22分）

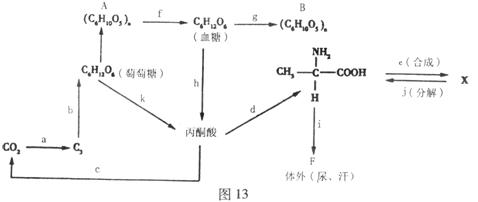

I（12分）图13表示碳在生物体内以及与环境之间的转移过程，请据图回答：
（1）若图中X是一种抗病毒特效药，并可抑制、破坏病毒DNA在宿主细胞中的复制，则X是在___________（填细胞名称）内合成的；若X与矿质元素吸收有关，则X是_______________。
（2）a、c、d表示的生理过程依次是__________________________。
（3）k与h过程的化学反应相同(C6H12O6→丙酮酸)，催化此化学反应的酶却不相同，从根本上来说，是由于这两类生物________________________。
（4）用字母表示碳循环的完整过程：________________________；地球上发生的温室效应是________________（用字母表示）环节出了问题。
II（10分）（1）下面是某学校生物探究小组的同学“调查人群中某种性状的遗传”所得到的调查结果，请分析回答：
组别
婚配方式
家庭
儿子
女儿
父
母
不卷舌
卷舌
不卷舌
卷舌
一
不卷舌
不卷舌
60
37
0
23
0
二
卷舌
不卷舌
300
56
102
50
105
三
不卷舌
卷舌
100
24
28
19
33
四
卷舌
卷舌
200
35
98
25
67
①根据上表中第________组的调查结果，可判定该性状的显隐性，理由是_______________
__________________________________________________________________________。
②根据调查结果，可以判定控制该性状的基因位于______________染色体上（在“常或X或Y”中选择填写），理由是__________________________________________________。
③第二组抽样家庭中，父亲的基因型可能是________________（相应基因用A、a表示）

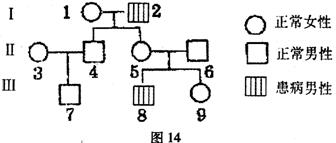

（2）图14是在调查中发现的某种单基因遗传病在家庭中的遗传情况（其中II—6不含至病基因）。
①控制该病的基因是位于__________染色体上的__________性基因。
②III—9与正常男性结婚怀孕后，后代患该种遗传病的几率为_____________。若在妊娠早期对胎儿脱屑检查，可判定后代是否患这种遗传病。请问，他们可采取的措施是____。（供选措施有：A. 染色体数目检查 B. 性别检测 C. 基因检测 D. 无需进行上述检测）
得分
评卷人
31．（20分）
下面是某研究性学习小组用健康的生长状况相同的年龄雌性幼鼠若干只做的两个实验（见下表，表中①~③处需要你来完成）。其中，实验I是探究卵巢能分泌激素A并能促进子宫的发育；实验II是探究垂体能分泌激素B并能促进卵巢和子宫的发育。请回答后面的相关问题：
实验I
动物组别
手术/处理方法
一段时间后，子宫平均重量(mg)
1
不作处理
218
2
切除卵巢
90
3
①
217
实验II
动物组别
手术/处理方法
一段时间后，卵巢平均重量(mg)
一段时间后，子宫平均重量(mg)
4
不作处理
68
216
5
②
36
93
6
切除垂体，同时定期注射激素A
37
219
7
③
66
218
（1）实验中要选用体重和年龄相当的雌性小鼠做实验，其目的是________________。
（2）请完成上表中的“①~③”的处理方法：①__________________、②_______________、③____________________。
（3）实验中，激素A和激素B分别最可能是______________（写名称）。
（4）从实验I的结果可得出的结论是，激素A有____________的功能。
（5）解释第5组的实验结果：___________________________________________________
________________________________________________________________________。
（6）取出小鼠的粗大神经纤维，进行如图15所示的实验：将电位计的两个微型电极a、d分别置于神经纤维膜外(ba=bd)，同时在b处给予一个强刺激，电位计的指针会（ ）
A．不会发生偏转
B．发生一次偏转
C．发生两次方向相同的偏转
D．发生两次方向相反的偏转
（7）假如用性成熟的雌鼠的卵巢作实验材料做成切片，那么可观察到的细胞分裂图象有图16中的（ ）
（8）将甲品系小鼠和乙品系小鼠的皮肤同时移植于a小鼠身上，不久，甲品系小鼠的皮肤在a小鼠身上生长良好，乙品系小鼠的皮肤红肿，最终死亡脱落。此时，将所用乙品系小鼠的皮肤再取一小块，第二次移植到a小鼠身上，移植的皮肤比第一次更快地死亡脱落。下列对第二次植皮后出现的现象最合理的解释是（ ）
A．抗体具有特异性 B. a小鼠体内已产生相应的记忆细胞
C．乙品系小鼠的皮肤属于抗原 D. 乙品系和a小鼠的亲缘关系较远
广安市、南充市高2006级“二诊”联考
理科综合能力测试参考答案及评分意见
评分说明：
（1）考生如按其它方法或步骤解答，正确的，同样给分；有错误，根据错误的性质，参照评分标准的规定评分。
（2）计算题只有最后答案，而无演算过程的，不给分；只写出一般公式但未能与试题所给具体条件联系的，不给分。
第I卷（选择题，共126分）
一、选择题（共13个小题，每题6分，共78分，多选不给分）
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
答案
D
C
B
A
D
B
D
A
B
D
A
B
B
二、选择题（共8个小题，每小题6分，共48分，全部选对得6分，部分选对给3分，多选、错选不给分）
题号
14
15
16
17
18
19
20
21
答案
A、C
D
C
A、D
B、C
B
A
C
第II卷（非选择题，共174分）
22．（17分）（I）（1）S2接1，调节R，使 eq \o\ac(○,A)A、 eq \o\ac(○,V)V示数尽可能大，读出示数U2、I2。（5分）
（2）
（5分）
（II）0.65（3分），向右（2分），0.13（2分）
23．（16分）解：用v1和v2分别表示绳断开后两球的速度，由动量守恒定律得
(m1 m2)v0=m1v1 m2v2， ① （4分）
由题给条件，断开后经时间t有s=(v1-v2)t， ② （4分）
令EP表示弹性势能，由机械能守恒定律可知，
， ③ （4分）
代入数据，解①、②、③组成的方程组，可得
（1）v1=0.7m/s v2=-0.2m/s（负号表示与v0反向） （2分）
（2）EP=2.7×10-2J （2分）
24．（19分）解：（1）由题意可知人的质量 m=80kg
对人有：850-mg′=mg （4分）
得
（1分）
由
（4分）
得
即h=3R=1.92×107m （3分）
（2）绳的长度为同步卫星的高度，据
（4分）
（式中T为地球自转周期）及GM=gR2 （1分）
可得：
（1分）
代入数据得：h=3.6×107m （1分）

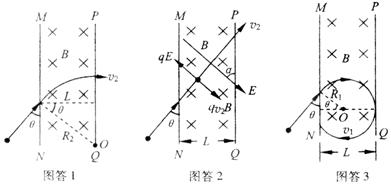

25．（20分）解：（1）如图答1所示，经电压U2加速后粒子以速度v2射入磁场，粒子刚好垂直PQ射出磁场，可确定粒子在磁场中做匀速圆周运动的圆心在PQ边界线的O点，半径R2与磁场宽L的关系式为
(2分)
加匀强电场E后，粒子在磁场中沿直线运动射出PQ边界的条件为
（2分），电场力的方向与磁场力的方向相反。（2分）
由此可得出
，E的方向垂直磁场方向斜向右下（2分），与磁场边界线夹角为
（2分），如图答2所示。
（2）经电压U1加速后粒子射入磁场后刚好不能从PQ边界射出磁场，表明粒子在磁场中做匀速圆周运动的轨迹与PQ边界相切，要确定粒子做匀速圆周运动的圆心O的位置，如图答3所示，圆半径R1与L的关系式为：
（2分）
又
（2分）
由于
，所以
（2分）
26．（14分，每空2分）
（1）② （2）C2H8N2
（3）C2H8N2(1) 2N2O4(1)=2CO2(g) 4H2O(g) 3N2(g)；ΔH=-10a kJ·mol-1 N2O4 反应生成的气体对环境污染
（4）①②④ 大于
27．[除(4)前2空各3分外，其余每空各2分，共16分]
（1）Cu
（2）4Al 3O2 2Al2O3， 3CuO 2Al 3Cu Al2O3
（3）Al2O3 6H ===2Al3 3H2O
（4）0.1 5.4g c(Cl-)>c(Al3 )>c(K ) c(H )>c(OH-)
28．（每空2分，共16分）
（1）
； B； 因Ca(OH)2微溶，加入CaCl2后会使CaCO3沉淀中混入Ca(OH)2而影响测定结果。
（2）酚酞 酸式滴定管（填滴定管也可以），锥形瓶；
（3）使B装置中反应生成的CO2全部排出（2分）； 稀硫酸； 偏大。
29．（每空2分，共14分）
（1）①②③
（2）碳碳双键、羧基（或>C=C< ; —COOH）
（3）
（4）11.2
（5）
（6）HOOC—CH2—CH—COOH
NH2
30．（22分）
I（共12分，每空2分）（1）效应T细胞 载体
（2）暗反应（CO2固定） 有氧呼吸（有氧呼吸II或呼吸作用） 转氨基作用（或氨基转换作用）
（3）决定该酶的基因(DNA)的碱基序列不同（或决定该酶的基因不同）
（4）a—b—f—h—c—a（或a—b—f—h—c也可给分，此外均不给分） a
II（共10分）（1）①四（1分） 卷舌父母的子女出现了性状分离（有不卷舌）（1分）
②常（1分） 在第四组的后代中，性状分离比（卷舌：不卷舌）在儿子中与在女儿中大致相等（1分） ③AA或Aa（2分，答对1个得1分）（2）①×（1分） 隐（1分） ②1/8（1分） C（1分）
31．（20分）
（每空2分）
（1）排除无关变量对实验结果的干扰（其它合理答案也给分） （2）①切除卵巢，同时定期注射（或“饲喂”）激素A ②切除垂体 ③切除垂体，同时定期注射（答“饲喂”不给分）激素B （3）雌激素、促性腺激素
（4）促进子宫的发育 （5）切除垂体后，促性腺激素减少，导致卵巢不能正常发育，卵巢分泌的雌激素相应减少，导致子宫也不能正常发育。 （6）D （7）BC （8）B
| |
、Na 、Cl- B. Na 、Cl-、
、
D. Na 、
、
11．在一定条件下，固定容积的密闭容器中发生反应2NO2(g)
12．图3中 eq \o\ac(○,A)A为直流电源， eq \o\ac(○,B)B为浸透饱和氯化钠溶液和酚酞试液的滤纸， eq \o\ac(○,C)C为电镀槽。接通电路后发现 eq \o\ac(○,B)B上的c点显红色。为实现铁上镀锌，接通 eq \o\ac(○,K)K后，使c、d两点短路。下列叙述正确的是
，以下说法中正确的是
16．如图4所示，绝缘细线拴住一带负电的小球，在方向竖直向下的匀强电场中的竖直平面内做圆周运动。则以下说法中正确的是
18．弹簧振子在光滑的水平面上做简谐运动，周期是2.4s。当振子通过平衡位置向右运动时刻开始计时。下列说法中正确的是
19．图5是一火警报警器的一部分电路示意图。其中R2为用热敏电阻制成的传感器，电流表A作为值班室的显示器，a、b之间接报警器，当传感器R2所在处出现火情时，通过显示器的电流I和报警器两端的电压U的变化情况是
