弯道半径r（m）

660

330

220

165

132

110

内外轨高度差h（m）

0.05

0.10

0.15

0.20

0.25

0.30

（1）根据表中数据，试导出h与r关系的表达式为：　　　　　　，并求出当r=440m时，h的设计值应为：　　　　　　　　。

（2）铁路建成后，火车通过弯道时，为保证绝对安全，要求内外轨道均不向车轮施加侧面压力，又已知我国铁路内外轨的间距设计值为L=1.500m，结合表中数据，算出我国火车的转弯速率：v＝　　　　　　　　；（路轨倾角很小时，正弦值按正切值处理g=10m/s2）

（3）随着人均生活节奏加快，对交通运输的快捷提出了更高的要求，为了提高运输能力，国家对铁路不断进行提速，这就要求铁路转弯速率也需要提高，请根据上述计算原理和上述表格分析提速时应采取怎样的有效措施？答：　　　　　　　　　　　　　　　　　　　　。

答案：（1）r.·h=33 0.075 （2）14.8 （3）增大h或增大r或减小L

10．（青岛质检二9分）某探究学习小组的同学欲验证“动能定理”，他们在实验室组装了一套如图所示的装置，另外他们还找到了打点计时器所用的学生电源、导线、复写纸、纸带、小木块、细沙．当滑块连接上纸带，用细线通过

滑轮挂上空的小沙桶时，释放小桶，滑

块处于静止状态．

若你是小组中的一位成员，要完成

该项实验，则：

（1）你认为还需要的实验器材

有 ．

（2）实验时为了保证滑块受到的合力与沙和沙桶的总重力大小基本相等，沙和沙桶的总质量应满足的实验条件是 ，实验时首先要做的步骤是 ．

（3）在（2）的基础上，某同学用天平称量滑块的质量M．往沙桶中装入适量的细沙，用天平称出此时沙和沙桶的总质量m．让沙桶带动滑块加速运动，用打点计时器记录其运动情况，在打点计时器打出的纸带上取两点，测出这两点的间距L和这两点的速度大小v1与v2（v1< v2）．则本实验最终要验证的数学表达式为

（用题中的字母表示实验中测量得到的物理量）．

答案：（9分）（1）天平，刻度尺（2分）

（2）沙和沙桶的总质量远小于滑块的质量（2分），平衡摩擦力（2分）

（3） （3分）

11．（东台市三调8分）现要验证“当合外力一定时，物体运动的加速度与其质量成反比”这一物理规律。给定的器材如下：一倾角可以调节的长斜面（如图）、小车、计时器一个、米尺、天平、砝码、钩码若干。实验步骤如下（不考虑摩擦力的影响），在空格中填入适当的公式或文字。

（1）用天平测出小车的质量m

（2）让小车自斜面上方一固定点A1从静止开始下滑到斜面底端A2，记下所用的时间t。

（3）用米尺测量A1与A2之间的距离s。则小车的加速度a＝ 。

（4）用米尺测量A1相对于A2的高度h。则小车所受的合外力F＝ 。

（5）在小车中加钩码，用天平测出此时小车与钩码的总质量m，同时改变h，使m与h的乘积不变。测出小车从A1静止开始下滑到斜面底端A2所需的时间t。请说出总质量与高度的乘积不变的原因______________________________。

（6）多次测量m和t，以m为横坐标，t2为纵坐标，根据实验数据作图。如能得到一条____________线，则可验证“当合外力一定时，物体运动的加速度与其质量成反比”这一规律。

答案：③ ；(2分)

④ ；(2分)

⑤为了使各次测量中，小车所受的合外力不变；(2分)

⑥过原点的直线 (2分)

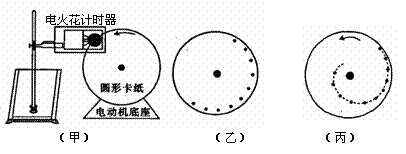

12（扬州期末调研）(2)如图甲所示为测量电动机转动角速度的实验装置，半径不大的圆形卡纸固定在电动机转轴上，在电动机的带动下匀速转动．在圆形卡纸的旁边安装一个改装了的电火花计时器．

下面是该实验的实验步骤：　　　　　　　　　　　　　　　　　　　　　　　

Ⅰ．使电火花计时器与圆形卡纸保持良好接触；

Ⅱ．启动电动机，使圆形卡纸转动起来；

Ⅲ．接通电火花计时器的电源，使它工作起来；

Ⅳ．关闭电动机，拆除电火花计时器；研究卡纸上留下的一段痕迹（如图乙所示），写出角速度ω的表达式，代入数据，得出ω的测量值。

①．要得到角速度ω的测量值，还缺少一种必要的测量工具，它是_______

A ．秒表 B ．游标卡尺 C． 圆规 D ．量角器

②．写出ω的表达式，并指出表达式中各个物理量的含义：______________________

___________________________________________________________________________；

③．为了避免在卡纸连续转动的过程中出现打点重叠，在电火花计时器与盘面保持良好接触的同时，可以缓慢地将电火花计时器沿圆形卡纸半径方向向卡纸中心移动。则卡纸上打下的点的分布曲线不是一个圆，而是类似一种螺旋线，如图丙所示。这对测量结果有影响吗？　　　　　。（选填“有影响”或“没有影响”）

理由是：___________________________________________________________。

答案：(2)①．D ……2分

② ，θ是n个点对应的圆心角，t是电火花计时器的打点时间间隔；3分

③．没有影响 …1分 ,电火花计时器向卡纸中心移动时不影响角度的测量2分

13、(上海梅山高中6分)将一个传感器接到计算机上，就可以测量快速变化的力，用这种方法测得某物体摆动时悬线上拉力大小随时间变化的曲线如图所示。该图提供了较多的信息，请你根据这些信息作出3个判定。

（1）

（2）

（3）

答案：（1）水管周长L、水管距地高度h，水柱的水平射程S。

（2） 、 。

二．电学篇

1、（常州中学）现有一种非凡的电池，它的电动势E约为9V，内阻r约为50Ω，已知该电池答应输出的最大电流为50 mA，为了测定这个电池的电动势和内阻，某同学利用如图(a)所示的电路进行实验，图中电压表的内阻很大，对电路的影响可不考虑，R为电阻箱，阻值范围0～9 999Ω，R0是定值电阻，起保护电路的作用．

(1)实验室备有的定值电阻R0有以下几种规格：

A. 10Ω 2.5 W B. 100Ω 1. 0 W

C. 200Ω 1. 0 W D. 2 000Ω 5.0 W

本实验应选哪一种规格？答 。

(2)该同学接入符合要求的R0后，闭合开关S，调整电阻箱的阻值，读取电压表的示数改变电阻箱阻值，取得多组数据，作出了如图 (b)所示的图线（已知该直线的截距为0.1 V-1)．则根据该同学所作出的图线可求得该电池的电动势E为 V，内阻r为 Ω.

（命题思路：课本实验原理的迁移与变式，器材选择、电路原理分析、数形结合）

答案：．(1 )C (2)10 46±2.

2．(泰州期初本题12分)影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，半导体材料的电阻率则随温度的升高而减小，PTC元件由于材料的原因有非凡的导电特性。

（1）如图（甲）是由某金属材料制成的电阻R随摄氏温度t变化的图象，若用该电阻与电池（电动势E=1.5V，内阻不计）、电流表（量程为5mA、内阻Rg=100Ω）、电阻箱R′ 串联起来，连接成如图（乙）所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”。

①电流刻度较大处对应的温度刻度______▲________；(填“较大”或“较小”)

②若电阻箱阻值R′=50Ω,在丙图中标出空格处对应的温度数值。

（2）一由PTC元件做成的加热器，实验测出各温度下它的阻值，数据如下：

t/0C

0

10

20

30

40

50

60

70

80

90

100

R/kΩ

14

11

7

3

4

5

6

8

10

14

16

R2/kΩ2

196

121

49

9

16

25

36

64

100

196

256

R-1/kΩ-1

0.07

0.09

0.14

0.33

0.28

0.20

0.17

0.13

0.10

0.07

0.06

已知它向四面散热的功率为PQ=0.1(t-t0)瓦，其中t（单位为0C）为加热器的温度，t0为室温(本题取200C)。当加热器产生的焦耳热功率PR和向四面散热的功率PQ相等时加热器温度保持稳定。加热器接到200V的电源上，在方格纸上作出PR和PQ与温度t之间关系的图象

①加热器工作的稳定温度为___▲_____0C；(保留两位有效数字)

②加热器的恒温原理为：

当温度稍高于稳定温度时________▲______ ___；

当温度稍低于稳定温度时_________▲___ ______，从而保持温度稳定。



命题思路：金属电阻温度计的设计方法考查、PTC元件的电学性质的理解、热平衡的知识

答案：（1）①较小……………………………………2’

②500C …………………………………2’

（2）①图象…2’ （能定性反映变化规律即可） 700C(680C～720C) …2’

② 加热器电阻增大，产生的焦耳热的功率小于散热的功率，温度将下降…2’

加热器电阻减小，产生的焦耳热的功率大于散热的功率，温度将上升 。…2’

3．（苏北三市调研8分）某课题研究小组，收集了数码相机、手机等用旧了的各种类型的电池，及从废旧收音机上拆下的电阻、电容、电感线圈。现从这些材料中选取两个待测元件，一是电阻R0（约为2kΩ），二是手机中常用的锂电池（电动势E标称值为3.7V，答应最大放电电流为100mA）。在操作台上还预备了如下实验器材：

A．电压表V（量程4V，电阻RV 约为4.0kΩ）

B．电流表A1（量程100mA，电阻RA1 约为5Ω）

C．电流表A2（量程2mA，电阻RA2 约为50Ω）

D．滑动变阻器R1（0～20Ω，额定电流1A）

E．电阻箱R2（0～999.9Ω，最小分度值0.1Ω）

F．开关S一只、导线若干

⑴为了测定电阻R0的阻值，小组的一位成员，设计了如图所示的电路原理图并选取了相应的器材（电源用待测的锂电池），其设计或器材选取中有不妥之处，你认为应该怎样调整？ ▲ 。

⑵在实际操作过程中，发现滑动变阻器R1、电流表A1已损坏，请用余下的器材测量锂电池的电动势E和内阻r。

①请你在方框中画出实验电路图（标注所用器材符号）

②为了便于分析，一般采用线性图象处理数据，请写出与线性图象对应的相关物理量间的函数关系式 ▲ 。

R0

E

S

V

A1

R1

▲▲▲



V

S

R2

E

答案：⑴用A2替换A1 （2分）

⑵ 见右 （3分）

（3） （3分，其它合理也得分）

4．（淮安一调10分）某同学用下列器材测量一电阻丝的电阻Rx：电源E，适当量程的电流表电压表各一只，滑线变阻器R，电阻箱RP，开关S1、S2，导线若干。他设计的电路图如图（a）所示，具体做法：先闭合S1，断开S2，调节R和RP，使电流表和电压表示数合理，记下两表示数为I1，U1；再保持RP阻值不变，闭合S2，记下电流表和电压表示数为I2、U2．

（1）请你帮他按电路图在实物图（b）上连线；

（2）写出被测电阻Rx= ▲ （用电表的读数表示）；

＋

－

＋

－

1

7

6

5

4

3

2

8

9

0

1

7

6

5

4

3

2

8

9

0

1

7

6

5

4

3

2

8

9

0

1

7

6

5

4

3

2

8

9

0

1

7

6

5

4

3

2

8

9

0

1

7

6

5

4

3

2

8

9

0

×1

×100

×10

×10000

×100000

×1000

（b）

（3）此实验中因电流表有内阻，电压表内阻不是无限大，使被测电阻的测量值 真实值（选填“大于、小于或等于”） ．

V

A

RP

S2

S1

Rx

R

（a）

＋

－

＋

－

1

7

6

5

4

3

2

8

9

0

1

7

6

5

4

3

2

8

9

0

1

7

6

5

4

3

2

8

9

0

1

7

6

5

4

3

2

8

9

0

1

7

6

5

4

3

2

8

9

0

1

7

6

5

4

3

2

8

9

0

×1

×100

×10

×10000

×100000

×1000



答案．（1）

（2）先闭合S1，断开S2，调节R和RP，使电流表和电压表示数合理，记下两表示数为I1，U1；设电压表内阻为Rv

EQ \F(I1,U1) = EQ \F(1,RP) EQ \F(1,Rv)

再保持RP不变，闭合S2，记下电流表和电压表示数为I2、U2。

EQ \F(I2,U2) = EQ \F(1,RP) EQ \F(1,Rv) EQ \F(1,Rx)

∴Rx= EQ \F(U1U2,U1I2-U2I1)

（3）“等于”。

评分说明：第（1）实物连图正确，得4分；第（2）表达式4分（不必写计算过程）；第（3）2分。

O

5．(南通基础调研11分) 某同学要测量一节旧电池的电动势和内阻，实验器材仅有一个电流表、一个电阻箱、一个开关和导线若干，该同学按如图所示电路进行实验，测得的数据如下表所示．

Ａ

R

E

r

实验次数

1

2

3

4

5

R（Ω）

4.0

10.0

16.0

22.0

28.0

I（A）

1.00

0.50

0.34

0.25

0.20

1/I（A-1）

1.0

2.0

2.9

4.0

5.0

（1）若利用图象确定电池的电动势和内阻，则应作 （选填“R- I”或“R- 1/I”）图象；

（2）利用测得的数据在坐标纸上画出适当的图象；

（3）由图象可知，该电池的电动势E= V，内阻r= Ω；

（4）利用该实验电路测出的电动势E测和内阻r测与真实值E真和r真相比，理论上

E测 E真，r测 r真（选填“>”、“<”或“=”）．

答案：(11分)

(1)（2分）应该画出R-1/I图像

(2)如图所示（2分）

(3)6.0（5.8~6.2都给分）（1分），2.0（1.8~2.2都给分）（2分）

(4) =，>（4分）

6．（海安如皋期中联考）影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，半导体材料的电阻率则随温度的升高而减小．

（1）如图（甲）是某金属材料制成的电阻R随摄氏温度t变化的图象，图中R0表示0℃时的电阻，k表示图线的斜率．若用该电阻与电池（E、r）、电流表Rg、滑动变阻器R′ 串联起来，连接成如图（乙）所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”．使用“金属电阻温度计”前，先要把电流表的刻度值改为相应的温度刻度值，若温度t1＜t2，则t1的刻度应在t2的________侧（填“左”、“右”）；在标识“金属电阻温度计”的温度刻度时，需要弄清所测温度和电流的对应关系．请用E、R0、k等物理量表示所测温度t与电流I的关系式t＝__________ 。

（2）研究某种导电材料的用电器Z的导电规律时，利用如图（丙）所示的分压电路测得其电压与电流的关系如下表所示：

U (V)

0.40

0.60

1.00

1.20

1.50

1.60

I (A)

0.20

0.45

0.80

1.80

2.81

3.20

根据表中数据，可以判定用电器件Z可能由 材料组成；根据表中的数据找出该用电器件Z的电流随电压变化的规律是 ，具体的表达式为 ．

丙

R

t

OR

AR

R0

B

甲

A

R

Rg

R'

ε

r

乙甲R



解析：右 ； ； 半导体材料；

7．（南通市一调10分）要测量一电源的电动势E（小于3V）和内阻r（约1Ω），现有下列器材：电压表V（3V和15V两个量程）、电阻箱（0~999.9Ω）、定值电阻R0=3Ω、开关和导线。某同学根据所给器材设计如下的实验电路。

（1）电路中定值电阻R0的作用是 ．

（2）请根据图甲电路，在图乙中用笔画线代替导线连接电路。

SHAPE \* MERGEFORMAT

R0

甲

3

–

V

15

乙

R0

（3）该同学调节电阻箱阻值R，读出对应的电压表读数U，得到二组数据：R1=2.0Ω时U1=2.37V；R2=4.0Ω时U2=2.51V。由这二组数可求得电源的电动势为E= V，内阻为 r= Ω．

（4）为使最终测量结果更精确，在不改变实验方法、不更换实验器材的前提下，请你对该同学提一条建议 。

答案：（1）保护电源，防止短路　（2分）

　 （2）如右图所示（有一处错就不给分）　（2分）

　 （3）多测几组R、U，分别求出电动势E、内阻r，再求E、r的平均值，利用图象处理数据。　（2分）

8．（盐城六校）用高电阻放电法测电容的实验，是通过对高阻值电阻放电的方法，测出电容器充电电压为U时，所带的电量为Q，从而再求出待测电容器的电容C．某同学的实验情况如下：

（1）按图甲所示电路连接好实验电路；

（2）接通开关S，调节电阻箱R的阻值，使小量程电流表的指针偏转接近满刻度，记下这时电流表的示数I0＝490μA及电压表的示数Uo ＝6.2V，I0 和U0 分别是电容器放电的初始电流和电压；

（3）断开开关S，同时开始计时，每隔5s或10s测一次电流I的值，将测得数据填入预先设计的表格中，根据表格中的数据（10组）表示在以时间t为横坐标、电流I为纵坐标的坐标纸上，如图乙中用“×”表示的点．

I/μA

V

S

R

μA

甲

O

20

30

40

50

60

70

80

90

1000

100

400

200

300

500

600

t/s

乙

10

试根据上述实验结果，在图乙中作出电容器放电的I-t图象,并估算出该电容器两端的电压为U0时所带的电量Q0约为 ___________C；该电容器的电容C约为____________F

答案： 用平滑曲线连接（2分）

该电容器两端的电压为U0时所带的电量Q0约为 ( 8.0---9.0 )×10-3 C（3分）；该电容器的电容C约为 ( 1.29----1.45 )×10-3 F（3分）

9．电梯启动过程和停止过程的加速度大小是一个电梯性能的重要参数。假如让你粗略地测定电梯启动时的加速度（假设电梯启动过程中做匀变速直线运动），你如何用最简单、可行的仪器或物品来进行？
（1）写出你要选用的仪器或物品的名称：_____________________ ____。
（2）写出要测量的物理量（说明符号及其物理意义）____ ____

______________________________________________ ______。
（3）用测量量对应的符号及已知常量表示所测量结果_____ ___。

答案：（1）测力计；物体。 （2）G=mg；F（3）a=g(F-G)/G。

10.（盐城市一调10分）王红同学到实验室做“测定电源电动势和内阻”的实验时，发现实验桌上还有一个定值电阻R0。他设计了如图所示的电路来测量R0的阻值，实验时用U1、U2、I分别表示电表V1、V2、A的读数，并将滑动变阻器的滑片P移动到不同位置时，记录了U1、U2、I的一系列值。

（1）他在同一坐标纸上分别作出U1－I、U2－I图线，则所作的直线斜率较大的是　　　　

（2）定值电阻R0的计算表达式是： R0= (用测得的物理量表示)， 若实验中的所有操作和数据处理无错误，实验中测得R0值 （填“大于”、“等于”或“小于”）实际值。

（3）张超同学说：“在王红同学所用的实验器材中，假如知道电流表的内阻rA，就能少用一个电压表测出电动势、内阻以及R0的值。请你在虚线框中画出张超同学设想的电路图，并写出简单实验步骤和E、r、R0三个物理量的计算式。

SHAPE \* MERGEFORMAT

V

1

R

R

S

A

V

2

0

E r

P

答案： ⑴U2－I的图线。

⑵R0= ，大于；

⑶电路图：

实验步骤：①按电路图连接好电路；

②闭合开关S，移动滑片P使滑动变阻器短路，测得两电表读数为U1、I1；

③移动滑片P使滑动变阻器不短路，测得两电表读数为U2、I2；

④整理器材，数据处理。

计算公式：

①E= ②rA= ③R0=

评分标准：⑴⑵各2分，⑶6分（图2分；实验步骤2分；计算公式2分，不全得1分）。

注：其它方案，只要是正确的同样给分。

11．（镇江中学期中10分）用如图所示的电路（R1、R2为标准定值电阻，阻值已知）测量电源的电动势E和内电阻r时，则：

（1）需要读取的数据是 、 ．

（2）电动势表达式E= ，

内电阻表达式 r = ．

（3）假如考虑电流表的内阻，电动势的测量值 真实值（填“大于”、“小于”或“等于”），电源内电阻的测量值

真实值（填“大于”、“小于”或“等于”）．

答案：（10分）（1）开关S2与1接触时的电流强度I1，开关S2与2接触时的电流强度I2．（4分）

（2） （2分） （2分）

（3）等于 （1分） 大于 （1分）

12．（上海长宁期末６分）某同学按图示电路进行实验，实验时该同学将滑动变阻器的触片P移到不同位置时测得各电表的示数如表中所示，将电压表内阻看作无限大，电流表内阻看作零．

Ｖ1

Ｖ2

A1

A2

R1

R2

P

R3

序号

A1示数（A）

A2示数（A）

V1示数（V）

V2示数（V）

1

0.60

0.30

2.40

1.20

2

0.44

0.32

2.56

0.48

（1）电路中ε、r分别为电源的电动势和内阻，R1、R2、R3为定值电阻，在这五个物理量中，可根据表中的数据求得的物理量是（不要求具体计算） _______．

（2）滑动变阻器的触片P移动时其阻值变化了__________Ω．

（3）由于电路发生故障，发现两电流表示数相同了（但不为零），若这种情况的发生是由用电器引起的，则可能的故障原因是

．

答案：（6分）（1）e、R2、R3 （2）13.3 （3）可能滑动变阻器断路、R2断路或R3短路

13．（上海奉贤期末6分）现要测电阻R0阻值和干电池组的电动势E及内阻r。给定的器材有：两个理想电压表 eq \o\ac(○,V)V（量程均为3V），理想电流表 eq \o\ac(○,A)A（量程为0.6A），滑动变阻器R，待测的电阻R0，两节串联的电池，电键S及导线若干。某同学设计一个如图（a）所示的电路同时测电阻R0阻值和电池组的电动势及内阻，调节变阻器，两电压表和电流表分别测得多组U1、U2、I的读数，并作出U1—I图（图线1）和U2—I图（图线2），见图（b）。

（1）由图可知得出电阻R0阻值为______Ω

（2）电池组E的电动势为_________V，内阻为__________Ω。

答案：.(6分) (1)4.0 Ω (2) 3.0V 2.0Ω ————————每空2分

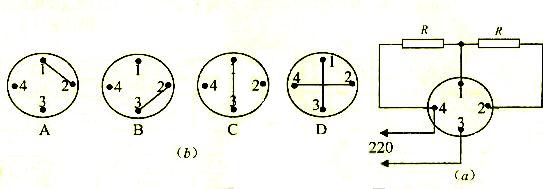

14.（上海嘉定期末）有一只家用电熨斗，其电路结构如图（a）所示，图中1、2、3、4是内部4个接线柱，改变内部接线方式可使电熨斗获得低、中、高三个不同的温度档。图（b）是它的四种不同的接线方式，其中能获得低档温度的连接方式是图（b）中的 B ，能获得高档温度的连接方式是图（b）中的 D 。

14、（上海青浦期末）在“研究电磁感应现象”的实验中：

（1）（4分）备有器材：A．零刻度在中心的灵敏电流计；B．带软铁棒的原、副线圈；C．蓄电池；D．滑动变阻器；E．电键：F．废干电池：G：阻值几十千欧的限流电阻；H．导线若干。实验时，为查明电流表指针偏向和通入电流方向的关系，应选用上述备有器材中的_____________ 组成电路（填器材前的字母），并在下面的方框中画出电路图。

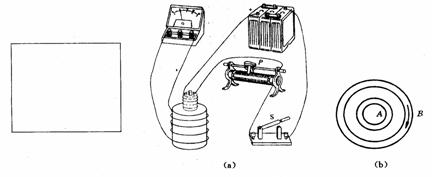

（2）（3分）若选用部分器材组成如下图（a）所示实物连接图，合上电键S时发现电流表指针向右偏，填写下表空格：

实验操作

指针偏向

滑片P右移时

在原线圈中插入软铁棒时

拔出原线圈时

（3）（5分）如图（b）所示，A、B为原、副线圈的俯视图，已知副线圈中产生顺时针方向的感应电流，根据图（a）可判知可能的情况是： 　　　　　　　　 （ ）

A．原线圈中电流为顺时针方向，变阻器滑动片P在右移；

B．原线圈中电流为顺时针方向，正从副线圈中拔出铁芯；

C．原线圈中电流为逆时针方向，正把铁芯插入原线圈中；

D．原线圈中电流为逆时针方向，电键S正断开时。



答案：（12分）（1）ACEGH(或AEFGH)（2）向右偏，向右偏，向左偏（3）BC

15、（上海青浦期末5分）在测量由2节干电池串联而成的电池组的电动势ε和内 阻r（约几欧）的实验中，实验室提供了下列器材：电压表V1（量程3V，内阻1kΩ）、电压表V2（量程15V，内阻2kΩ）、电阻箱（0-9999Ω）、电键、导线若干。某同学用量程15V的电压表连接成如图所示的电路，实验步骤如下：（1）闭合电键S，将电阻箱R阻值调到R1=10Ω，读得电压表的示数为U1。（2）电阻箱R阻调到R2=20Ω，读得电压数的示数为U2。由方程组U1=ε-U1/R1r，U2=ε-U2/R2r，解出ε、r。为了减少实验误差，上述实验在选择材和实验步骤中，应作哪些改进？

答案：（本题5分）（1）选用15V量程的电压表明显量程偏火，造成电压表示数读数误差较大（2）用代数法，仅取两组数据解出ε、r造成误差

改进：应选用电压表量程3V，测量的数据至少五个左右，

然后用图像的方法处理实验数据

16．（上海松江期末9分）用伏安法测一节干电池的电动势E和内电阻r，

所给的器材有：(A)电压表 eq \o\ac(○,V)V：0—3—15V；(B)电流表

eq \o\ac(○,A)A：0—0.6—3A；(C)变阻器R1(总电阻20Ω)；(D)变阻

器R2(总电阻100Ω)；以及电键S和导线若干。

（1）电压表量程选用_______，电流表量程选用_______，

变阻器选用________。

（2）在右边的方框中画出实验电路图。

（3）如图所示的U-I图上是由实验测得的7组数

据标出的点，请你完成图线，并由图线求出

E=________V，r=________Ω.

（4）若只选用两组数据，用欧姆定律算出E、r，

有可能误差较大；若选用第________组和第

________组数据误差最大。

答案：（1）0—3V， 0—0.6A，R1 2分

（2）右图所示 2分

（3）图线右图所示，1.5 ，0.5 3分

（4）5，6 2分



17．（上海徐汇期末）一辆电动自行车铭牌上的技术参数如表中所示：质量为M＝70 kg的人骑此电动车沿平直公路行驶，所受阻力为车和人总重的0.03倍，不计自行车自身的机械损耗。（1）仅在电动机提供动力的情况下，此车行驶的最大速度为________m/s；（2）仅在电动机提供动力的情况下，以额定输出功率行驶，速度为3m/s时，加速度大小为_____m/s2。

规 格

后轮驱动直流

永磁电动机

车型

26″电动自行车

额定输

出功率

180W

整车质量

30kg

额定电压

40V

最大载重

120kg

额定电流

6A

答案：6 m/s，0.3 m/s2，

18．（上海十一校联考8分）1920年科学家斯特恩测定气体分子速率的装置如图所示，A、B为一双层共轴圆筒形容器，外筒半径为R，内筒半径为r，可同时绕其几何轴经同一角速度w高速旋转，其内部抽成真空。沿几何轴装有一根镀银的铂丝K，在铂丝上通电使其加热，银分子（即原子）蒸发成气体，其中一部分分子穿过A筒的狭缝a射出到达B筒的内表面。由于分子由内筒到达外筒需要一定时间。若容器不动，这些分子将到达外筒内壁上的b点，若容器转动，从a穿过的这些分子仍将沿原来的运动方向到达外筒内壁，但容器静止时的b点已转过弧长s到达b’点。

（1）这个实验运用了______________________________规律来测定；

（2）测定该气体分子的最大速度大小表达式为________________。

（3）采用的科学方法是下列四个选项中的________________。

（A）理想实验法， （B）建立物理模型法

（C）类比法 （D）等效替代法。

答案：（1）运动的等时性，（2） EQ \F(（R－r）Rw,S) ，（3）B，
