一、选择题

　　1．一质点作简谐运动，其位移x与时间t关系曲线如图1所示，由图１可知 [ ]

　　A．质点振动的频率是4Hz

　　B．质点振动的振幅是2cm

　　C．在t=3s时，质点的速度为最大

　　D．在t=4s时，质点所受的合外力为零

　　2．弹簧振子做简谐运动的图线如图2所示，在t1至t2这段时间内 [ ]

　　A．振子的速度方向和加速度方向都不变

　　B．振子的速度方向和加速度方向都改变

　　C．振子的速度方向改变，加速度方向不变

　　D．振子的速度方向不变，加速度方向改变

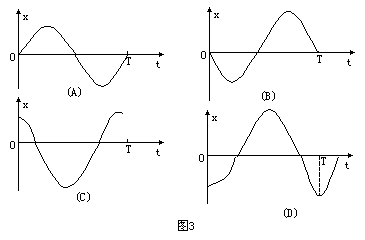

　　3．摆长为L的单摆做简谐运动，若从某时刻开始计时（取作t=0）， [ ]

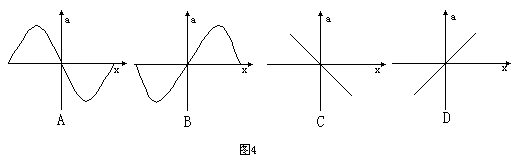

　　4．如图4所示，做简谐运动的质点，表示加速度与位移的关系的图线是 [ ]

　　5．如图5所示，下述说法正确的是 [ ]

　　A．第2s末加速度为正，最大速度为0

　　B．第3s末加速度为0，速度为正最大

　　C．第4s内加速度不断增大

　　D．第4s内速度不断增大

　　6．一质点作简谐运动，图象如图6所示，在0.2s到0.3s这段时间内质点的运动情况是 [ ]

　　A．沿负方向运动，且速度不断增大

　　B．沿负方向运动的位移不断增大

　　C．沿正方向运动，且速度不断增大

　　D．沿正方向的加速度不断减小

　　二、填空题

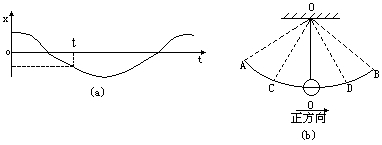

　　7．图7（a）为单摆的振动图象，图7（b）为单摆简谐运动的实际振动图示，试在（b）图中标出t时刻摆球所在的位置___________ ．

　　8 ．如图8所示，是一个质点的振动图像，根据图像回答下列各问：

　　（1）振动的振幅__________．

　　（2）振动的频率____________．

　　（3）在t=0.1s、0.3s、0.5s、0.7s时质点的振动方向；

　　（4）质点速度首次具有最大负值的时刻和位置；_____________．

　　（5）质点运动的加速度首次具有最大负值的时刻和位置；________．

　　9．一个做简谐运动的质点，先后以相同的动量通过a、b两点历时0.1s，再经过0.1s质点第二次（反向）通过b点。若质点在这0.2s内经过的路程是8cm，则此简谐运动的周期为_______s，振幅为________ cm。

　　10.光滑水平面上水平放置一弹簧AB，A端固定，B端受到1N的拉力时弹簧伸长5cm。现在在B点系一个质量为100g的小球，并使弹簧伸长10cm，放手后让其做简谐运动。它的振幅是_________cm，振动中加速度的最大值是__________m/s2。

　　三、计算题

　　11．如图9所示为水平放置的两个弹簧振子a和b的振动图象．已知两个振子质量比ma∶mb=2∶3，弹簧的劲度系数ka∶kb=3∶2．求：（1）它们的振幅之比Aa∶Ab；（2）它们的振动周期比Ta∶Tb；（3）它们的最大加速度之比aa∶ab．

简谐运动的图象练习题答案

　　一、选择题

　　1．BC 　2．D 　3．D 　4．C 　5．ABC

　　6．CD、

　　二、填空题

　　7． c点

　　8．(1)5cm，(2) 1.25H2 ，　(3)正、负、负、正方向

　　　 (4)0.4s，平衡位置 　 　(5)0.2s，最大位移处

　　9．0.4，4， 10．10，20

　　三、计算题

　　11．2∶1，2∶3，9∶2
