① ； ② ； ③ ； ④该灯工作的实质，是将太阳能最终转化为 。 答案：①太阳能电池最大输出功率：40W ②使用灯泡为高效节能灯 ③电源电压是12V （连续阴雨时可工作3~5天； 环境温度在－20℃~ 70℃之间；连续照明时间为12小时） 说明：说出任意三条即可得3分 ④光能（内能） 说明：光能、内能、光能和内能均正确 （2006年湖州市）张宇同学家有一台34英寸的彩电，在正常播放节目时的功率为500瓦特，而待机(没有切断电源)时的功率为5瓦特，平均天天有1/4时间在插放节目，另3/4时间处于待机状态。则该彩电平均天天消耗＿＿▲＿＿焦耳的电能，其中＿＿▲＿＿焦耳是可以通过切断电源的方法节省的。 （2006年乐山市）59．电磁铁与普通磁铁相比的突出优点是________________(写出一个即可)．电磁铁在生产和生活中的应用很多，在电炉、电铃、电灯中，用到电磁铁的是_____________ 答案：磁性的有无(强弱或方向)可以控制 电铃 （2006年石家庄市）25．如图8所示，电源有两节新的干电池串联组成，电阻R=20Ω，灯L标有“6V 3.6W”字样，闭合开关S后，串联电路中的电流为 A，R两端电压为 V，灯L消耗的功率为 W。
（2006年石家庄市）26．暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮.根据学过的物理知识回答： （1）“超负荷”是指电路中的 过大（选填“电流”或“电阻”）。 （2）使火灾发生的理论依据是 （3）请你提出一条预防这种火灾发生应采取什么措施 。
(2) 电流越大，根据焦耳定律Q=I２Ｒt产生的热量就越多 （3）大功率的用电器交叉使用；根据用电器功率换较粗的输电线；做好电路的散热工作。 （2006年太原市）18.电能是通过输电线输送给用电器的．某直流电路，输电线的总电阻为0.4Ω，提供给用电器的电功率为40kW，电压为800V，电路中的总电流为50A．假如用临界温度以下的超导电缆（电阻为零）替代原来的输电线，可实现无损耗输电．在保持供给用电器的功率和电压不变的条件下，节约的电功率是１kW （2006年太原市）15.电能表是测电能的仪表．小宁同学家月初记录的电能表示数是4567.8kW· h，月末示数如图5所示，这个月他家用７０kW·h．
（2006年河北省）13．如图5所示电路，开关S闭合后，电流表的示数 ( 填“变大”、“变小”或“不变”)；若电流表示数变化了0．1A，则电阻R= Ω。(电源电压保持不变)
（2006年河北省课改）27．电冰箱给我们的生活带来很多方便，上表是某型号电冰箱的主要技术参数。请回答下列问题： ⑴电冰箱插头应用____________________（选填“二脚插头”或“三脚插头”）； ⑵该电冰箱一个月（按30天计算）消耗的电能约为_________________________KM·h； ⑶电冰箱是利用致冷物质迅速________________________吸热，使冰箱内温度降低； ⑷活性炭具有___________________________________性，常用作冰箱中的除味剂。
| 总的有效容积
| 198L
| 总输人功率
| 100W
| 额定电压
| 220V
| 冷冻能力
| 10kg／24h
| 耗电量
| 0．6kw。h/24h
| 频率
| 50Hz |
（2006年上海浦东）电能表是用于测量用户消耗电能的仪表，如图5所示，假如电能表的示数由图中值变为
，则这段时间该用户消耗的电能是________度，这些电能可供一盏标有“220V 40W”字样的白炽灯连续正常工作______小时。
（2006年大连市）6.在家庭电路中，几个工作的家用电器是________联的。增加工作的家用电器个数，电能表转盘转动的速度变________.
（2006年淮安市）17．区分规格、型号完全相同的两只新旧白炽灯 泡，最 简 单的方法是 观 察 灯 泡 的 玻 璃 壁，旧 灯 泡 的 内 壁_______，用 分 子 的 观 点解释，其 原 因 是_____________，经过长期使用的灯泡，正常使用时，与额定功率相比，实际功率___________(选填“变大”、“变小”或“不变”)．
答案：变黑 温度高分子运动快 变小
（2006年泰安市非课改区）右表为某电饭锅的主要参数。由此可知，在额定电压下工作，通过电饭锅的电流约是 A，电饭锅正常工作0.5h，消耗的电能是 kW﹒h。
额定电压
220V
额定功率
900W
额定频率
50Hz
额定容积
5L
（2006年深圳市）24．如图9，灯L上标有“6V 3W”字样，开关S闭合，滑片P移至a端时，电流表的示数为0.6A，灯L正常发光。则每分钟电流通过L所做的功为____________J。滑动变阻器的最大阻值为____________Ω。
二、选择题
（2006年济宁市课改区）秋竹同学在厨房帮妈妈做饭时观察到了一些现象，并用所学物理知识进行了解释，其中解释不正确的是 （ C ）
A、磨刀，是为了增大压强
B、高压锅做饭熟的快，是因为压强增大，沸点升高
C、打开电冰箱时冒出的“白烟”，是冰箱内蔬菜水果等蒸发产生的水蒸气
D、电饭锅用三脚插头和三孔插座，是为了防止锅体漏电造成触电事故
（2006年济宁市课改区） 甲、乙两只普通照明灯泡的铭牌如图4所示，下列说法中正确的是 ( D )
A. 甲灯的实际功率一定是25W B. 将乙灯接入110V电路中，它的实际功率为50W
C. 两灯均正常发光时，乙灯消耗的电能较多 D. 两灯均正常发光时，甲灯灯丝电阻较大
|
图4 |
 |
（2006年大连市）24.（多选）将一个滑动变阻器接在电源上，消耗的功率为P。要使其消耗的功率变为原来的一半，可以采取的措施是[ ]
A.电源电压不变，阻值变为原来的二倍
B.电源电压不变，阻值变为原来的一半
C.电源电压和阻值均变为原来的一半
D.电源电压变为原来的一半，阻值变为原来的二倍
（2006年莱芜市）家庭生活中，下列估测符合事实的是
A．家用彩电的电功率约为100W B．写字台台面的面积约为200cm2
C．洗浴用水的水温约70℃ D．人双脚站在地面时对地面的压强约为1000Pa
（2006年重庆市课改区）随着人们生活水平的逐步提高，家用电器的不断增多，在家庭电路中，下列说法正确的
是( )
A．灯与控制它的开关是并联的，与插座是串联的
B．使用测电笔时，不能用手接触到笔尾的金属体
C．电路中电流过大的原因之一是使用的电器总功率过大
D．增加大功率用电器时，只需换上足够粗的保险丝即可
（2006年丽水市课改区）家庭电路中的保险丝烧断了，原因可能是
A．电路短路 B．有人触电 C．灯泡的灯丝断了 D．零线出现断路
（2006年南通市课改区）下列图示现象中，符合用电安全的是
电器失火时先切断电源 湿衣服晾在电线上 用湿布擦抹电器 家用电器未加接地保护
A B C D

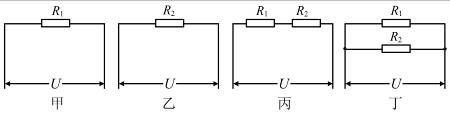

（2006年泰安市非课改区）如图所示的四个电路中，电源电压
相同，
，电路消耗的总功率由大到小的顺序是
A. 甲、乙、丙、丁 B. 丁、丙、乙、甲
C. 丁、甲、乙、丙 D. 丙、乙、甲、丁
（2006年杭州市）某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是
A B C D
（2006年盐城市）关于用电常识，下列说法正确的是 （A ）
A.熔断器中熔丝断了，更换时不能用铜丝代替
B.安装闸刀开关时，电源进线可以接在上面两个接线柱上，也可以接在下面两个接线柱上
C.电线连接插座时，火线可以接在左插孔内，也可以接在右插孔内
D.接螺口灯头时，火线可以接在灯头内的金属片上,也可以接在螺旋套上

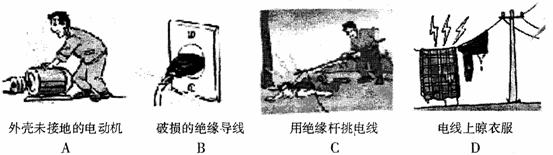

（2006年黄冈市）下列符合安全用电要求的是
（2006年南京市）生活中，下列措施不符合安全用电的是 （ ）
A．家用电器的金属外壳要接地
B．开关必须接在火线上
C．发现家用电器或导线失火时，必须先切断电源，然后再救火
D．发现有人触电时，应该马上用手将触电人拉开
（2006年衢州市）．因缺乏科学常识而造成伤亡事故时有发生，下列做法正确的是
A．有金属外壳的家用电器，其外壳的接地线可以接在电源的零线上
B．不接触低压带电体，不靠近高压带电体
C．稀释浓硫酸时，把水直接倒入浓硫酸中
D．电器设备失火时，先用水灭火，再切断电源
（2006年南京市）图8所示电路中，电源电压恒定，Rl为定值电阻，Rl为滑动变阻器。闭合开关S后，滑动变阻器滑片自b向a移动的过程中 （ ）
A．电流表A的示数变大，电压表V2的示数与电流表A的示数之比变小
B．电流表A的示数变大，电压表V2的示数与电流表A的示数之比变小
C．电压表V1的示数不变，电路消耗的总功率变大
D．电压表V2的示数变小，电路消耗的总功率变
（2006年泰安市非课改区）如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是
A．火线与零线短路 B．a、d之间某处断路 C．b、c之间某处断路 D．电灯的灯丝断了
（2006年宁波市）小明把台灯插头插人插座，当他闭合台灯开关时．室内其他电灯全部熄灭。检查发现保险丝熔断。造成这一故障的原因可能是（ ）
A．灯座短路 B．插座短路 C．插头短路 D．开关短路
（2006年浙江省）在“测量小灯泡电功率的实验”中，某班四位同学所连接的电路如图所示，其中连接正确的是
|
3 |
|
15 |
|
V |
|
0.6 |
|
3 |
|
A |
|
3 |
|
15 |
|
V |
|
0.6 |
|
3 |
|
A |
|
3 |
|
15 |
|
V |
|
0.6 |
|
3 |
|
A |
|
3 |
|
15 |
|
V |
|
0.6 |
|
3 |
|
A |
|
A |
|
B |
|
C |
|
D |
|
－ |
|
－ |
|
－ |
|
－ |
|
－ |
|
－ |
|
－ |
|
－ |
（2006年无锡市）滑动变阻器是一种较常见的电学器材。物理实验室中有一标有“1012 1A"的滑动变阻器，小明同学对它进行了研究，得到了以下些结论，其中错误的是 ( )
A．此滑动变阻器能连入电路中的最大阻值是1012
B．当此滑动变阻器中的电流不超过1A时，它能安全使用
C．当此滑动变阻器两端的电压不超过10V时，它能安全使用
D．此滑动变阻器在安全使用时，它消耗的最大功率是10w
（2006年福州市）如图4所示的情景中，符合安全用电操作的是
 |
（2006年宿迁市）小明做作业时，发现电灯忽明忽暗，原因可能是
A．灯泡的实际电压发生了改变 B．灯泡的额定功率发生了改变
C．灯泡的额定电压发生了改变 D．灯泡烧坏了
（2006年临沂市）电能的利用给人们的生产、生活带来了很多方便，但假如使用不当也会给人们带来危害，下列做法中可能给人们带来危害的是
A．更换灯泡或维修电路时要先断开电源
B．开关要接在火线上
C．三孔插座接地线要保证良好接地
D．暂时没有合适的保险丝．短时间内可以用细钢丝代替
（2006年泰州市）小华预备参加玩具赛车比赛，他运用图5所示的电路来挑选一只能量转换效率较高的电动机．设电池的电压恒定不变，他先用手捏住电动机的转轴，使其不转动，闭合开关后读出电流表的读数为2A；然后放手，当电动机正常转动时，又读出电流表的读数为0.6A．则该玩具电动机正常转动时将电能转化为机械能的效率为
A．91% B．70% C．30% D．9%
|
图5 |
|
MWA |
|
AWA |
（2006年泰州市）电能表是测量用电器消耗电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确，于是，将标有“220V 3A”的用电器单独接入电路中，当该用电器正常工作5min后，电能表的转盘正好转了110r，则该电能表每千瓦时的实际转数应是
A．2400r B．2000r C．1500r D．1200r
（2006年镇江市）16，小明家照明用的白炽灯泡的灯丝烧断了，他爸爸将断了的灯丝搭在一起后继续使用，发现灯泡比往常更亮，原因是灯丝的（ ）
A．电阻变小，电流变大 B．电阻变小，电流变小
C．电阻变大，电流变大 D．电阻变大，电流变小
（2006年镇江市）18．灯Ll标有“8V 16W”的字样，灯L2标有“12V 36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是（ ）
A．8V B．12V C．16V D．20V
（2006年镇江市）20．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插人书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（ ）
A．进户线火线上的熔丝烧断 B．进户线零线断了
C．书桌边的插座与零线断开 D．书桌边的插座与火线断开
（2006年乐山市）25．一台家用彩色电视机正常工作时的电功率最接近于 B
A．1000W B．200W C．10W D．1W
（2006年陕西省课改区）6.下列关于电饭锅的说法，正确的是（C）
A、它工作时金属外科可以不接地 B、它工作时将内能转化为电能
C、它利用电流产生的热量来加热食物 D、它工作时与其他家电是串联的
（2006年武汉市）９．为了响应中心关于”全民动员共建节能型社会”的号召,小明提出了节约用电的如下建议，其中不科学的是
A.离开房间时随手关灯 B.用太阳能热水器代替家中的电热水器
C. 使用电子高效节能灯 D. 关闭空调，打开工作中的冰箱门来降低室温
（2006年武汉市）１２．下列关于安全用电的说法正确的是
A．只要电灯不发光，就可以用湿布把它擦干净
B．只要将保险丝换上粗的，电路中就可以接入大功率的用电器
C．把家用电器的金属外壳接上地线，可以防止触电
D．看到有人触电应立即用手把他拉开
（2006年武汉市）13．小明想通过如图所示的电路图进行下列实验，你认为不可行的是
A．验证欧姆定律
B．验证焦耳定律
C．测定电阻R1消耗的功率
D．验证电路两端总电压等于各部分电路两端电压之和
 | |||
 | |||
 |
（2006年山东省）9．假如电视机、电烙铁和电风扇上都标有“220V 60W”的字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量最多的是
A．电视机 B．电风扇 C．电烙铁 D．一样多
（2006年山东省）12．张老师出差时恰逢抄表日，其电能表示数如图5（甲）所示，出差返回时发现家中有一盏60W的台灯亮着，检查其它电器都已切断电源，再查看电能表的示数如图5（乙）所示，则张老师出差的时间长达
A. 2400h B. 14.4h C. 0.24h D. 240h
|
|
2
|
0
|
6
| 6 |
0
（甲）
2
0
8
0
4
（乙）
图5
（2006年北京市）5．下列各种电器中，利用电流热效应工作的是
A．电动机 B． 电风扇 C．电冰箱 D．电饭锅
（2006年北京市）8．如图4所示的四种做法中，符合安全用电要求的是
（2006年北京市）17.现有四个小灯泡L1、L2、L3、L4，分别标有“12V 20W”、“12V 10W”、“6V 5W”、“6V 10W”的字样，小明想把其中的两个小灯泡接在两端电压为18V的电源上，使两个小灯泡都能正常发光，则下列做法正确的是
A．把L1和L4串联后接入电路中 B．把L2和L4串联后接入电路中
C．把L1和L3串联后接入电路中 D．把L2和L3串联后接入电路中
（2006年河北省）10．如图4所示，电源电压U=18V，小灯泡L的额定电压为9V。当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡L的实际功率为6W。则小灯泡的额定功率和滑动变阻器的最大阻值分别为
A．13.5W 6Ω B．6W 13.5Ω C．6W 12Ω D．13.5W 12Ω
（2006年河北省课改）22．如图7所示，电源电压 U=18V，小灯泡 L的额定电压为 9V。当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片产移至最右端时，小灯泡的实际功率为6W。则小灯泡的额定功率和滑动变阻器的最大阻值分别为
A．13．5W 6Ω B．6W 12Ω C．6W 27Ω D．13．5W 12Ω
（2006年大连市）14.下列家用电器的额定功率接近800W的是[ ]
A.台灯 B.电视机 C.电风扇 D.电饭锅
（2006年大连市）18.电冰箱、洗衣机、电暖器等家用电器都用三脚插头，其目的是为了[ ]
A.节约电能 B.使家用电器获得电能
C.延长家用电器使用寿命 D.防止家用电器外壳带电时发生触电事故
（2006年淮安市）5．利用电流的热效应工作的家用电器是
A.电饭煲 B.洗衣机 C.电冰箱 D.电视机
（2006年淮安市）10．家庭电路中熔断器的作用是
A.防止触电 B.稳定电压 C.测量电能 D.保护电路
（2006年宜昌市）14.电炉通电以后，电炉丝热得发红，而与电炉丝相连的导线却不怎么热，原因是
A.通过电炉丝的电流大 B.通过导线的电流大
C.电炉丝的电阻小，发热功率小 D.导线的电阻小，发热功率小
（2006年黄冈市）
|
B |
|
C |
|
湿手按开关 |
|
湿毛巾擦灯泡 |
|
电线上晾衣服 |
|
A |
|
家庭电路组成 |
|
火线 |
|
零线 |
|
D |

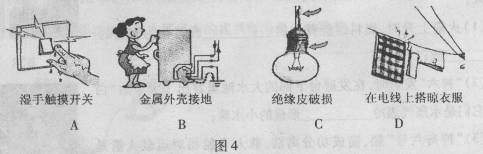

5．在家庭用电中，符合用电要求的是
（2006年深圳市） 9．下列有关家庭用电常识正确的是
A、家用电器的金属外壳不用接地线
B、站在干燥木凳上同时接触两根电线不会触电
C、发现有人触电时，应尽快切断电源
D、湿手可以直接开关用电器
三、作图、实验和科学探究

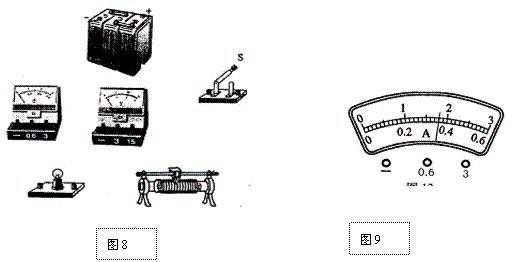

（2006年莱芜市）测定小灯泡额定功率的实验器材如图8所示，其中小灯泡上标有“3．8V”的字样，它的电阻约10Ω。
（1）请你用笔画线代替导线，把图8中的器材连接成实验电路（导线不要交叉）。
|
图9 |
|
图8 |
（2）小刚合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮。于是小刚提出以下猜想：
A．可能是灯丝断了
B．可能是小灯泡短路
C．可能是变阻器开路
究竟哪个猜想正确，可根据电流表和电压表的示数进行判定（电流表、电压表均无故障）。下表给出了电流表、电压表可能出现的几种情况，请判定每种情况下哪个猜想是正确的，并把其序号填写在对应的空格里。
电流表
电压表
判定结果
示数不为零
示数为零
示数为零
示数不为零
示数为零
示数为零
（3）小刚排除故障后，调节滑动变阻器使小灯泡正常发光，此时电流表示数如图9所示，则通过小灯泡的电流为________________A，小灯泡的额定功率为________________W。
电流表
电压表
判定结果
示数不为零
示数为零
B
示数为零
示数不为零
A
示数为零
示数为零
C
答案：（1）略 （2）
（3）0.36、1.368

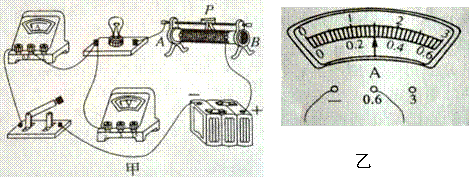

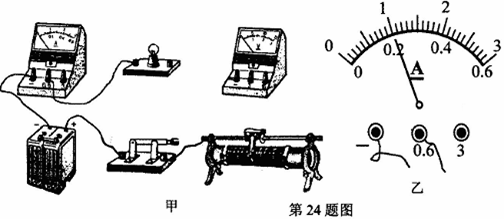

（2006年南通市课改区）在“测量小灯泡电功率”的实验中，已知电源为两节铅蓄电池，小灯泡的额定电压为2．5V，电阻约为10W，滑动变阻器上标有“20W lA'’字样，某同学已连接的部分电路如图甲．
(1)该同学连接的电路中有错误，请用笔在错误处划“×”标明．
(2)错误改正后，请你用笔画线代替导线，在图甲中把电路连接完整．

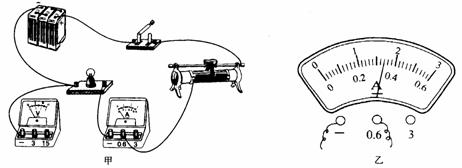

(3)闭合开关，将变阻器的滑片移到某位置时，电压表示数为2．5V，电流表示数如图乙所示，则此时小灯泡中的电流是______A，小灯泡的额定功率是____________W．
(4)另一同学连好电路闭合开关后，发现小灯泡先很亮后熄灭，你认为他在连接电路时可能出现的问题是______________________________________________________．
（2006年江西省）中考前，爸爸为了小亮在家有一个舒适的学习和生活环境，新买了一台空调，安装好后，刚一使用，家里所有用电器都停止了工作，经检查发现保险丝已熔断．（l）试分析保险丝熔断的原因．（2）要使接人空调后，家中所有用电器都能正常工作，该家庭电路应如何改进？
（2006年盐城市）利用如图所示的实验器材,测定额定电压为6V的小灯泡电功率.已知滑动变阻器上标有“12Ω 1A”字样，电源电压保持不变.
实验步骤如下：

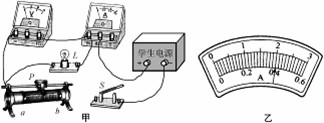

A．连接电路.在甲图上补画一根导线，使得测定小灯泡电功率的电路完整，要求滑片P向右移动时，小灯泡变暗.
B.连好电路后，要使滑动变阻器的电阻全部接入电路，应先将滑片P移至 端，再闭合开关S，此时电压表示数为4.2V，对应的电流表示数如图乙所示.
C.调节滑片，当P移至ab中点时，小灯泡恰好正常发光.
D.继续调节滑片，当P移至另一点时，灯泡偏亮，读出电压表、电流表值分别为6.5V、0.52A，记录在下表中.
实验次数
电压表示数/V
电流表示数/A
亮度
功率/W
1
4.2
偏暗
2
6.0
正常
3
6.5
0.52
偏亮
3.38
请你填全上表空格中的数据，再分析表格中的信息.得到的结论是(写出两条即可)：
;
.
（2006年江西省）在测定“小灯泡的电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω，滑动变阻器上标有“20Ω IA”字样．图15是小向同学没有连接完的实物电路。
（1）请你用笔画线代替导线，将实物电路连接完整；
（2）实验中，小向同学连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是 ；

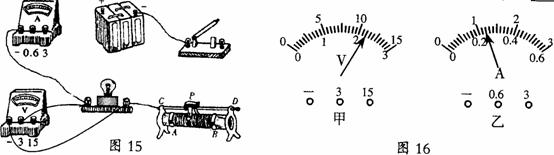

（3）故障排除后，闭合开关，移动滑动变阻器的滑片到某一点，电压表的示数如图16甲所示，为 V，要测量小灯泡的额定功率，应将滑片P向 端滑动（选填“左”或“右”）；
（4）当小灯泡正常发光时，电流表的示数如图16乙所示，则小灯泡的额定功率是 W。
（2006年无锡市）32．如图甲是小明做测定小灯泡电功率实验的电路，其中小灯泡额定电压为2．5V，正常发光时灯丝的电阻估计在5～10Ω之间。
(1)小明连接电路后，对其认真检查，发现少连了一根导线，请在图甲中补画这根导线，使电路连接完整。
(2)闭合开关前，滑动变阻器的滑片应置于 端。(选填“A”或“B”)
(3)闭合开关后，发现灯泡不亮，但电流表、电压表均有比较小的示数，产生此现象的可能原因是 。
(4)调节滑动变阻器，使电压表的示数为 V时，灯泡正常发光，此时电流表的示数如图乙所示，小灯泡的额定功率是 w。
|
乙 |
（2006年武汉市）20. (4分) 小明利用标有 “6V 6W”的灯泡L1和“6V 3W”的灯泡L2进行实验。
（1）当L1正常发光时，电流表A1的示数为 A。
|
图甲 |
|
L2 |
|
L1 |
A |
V |
|
S |
|
图乙 |
（2）如图甲所示：ＯＡ和ＯＢ分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线。现将两灯连入图乙所示电路，要使其中一个灯泡正常发光，电路中电流表的示数为 _ A，电压表的读数是 V ，电路消耗的总功率为 W。
|
|
答案：1；0.5；2；4
（2006年武汉市）21.(3) 把带有开关的电灯，三孔插座正确地连人下图的家庭电路中。
|
火线 |
|
零线 |
|
地线 |
|
开关 |
|
火线 |
|
零线 |
|
地线 |
|
开关 |
答案：
（2006年太原市）22. (6分）为测量一只标有"6.3V 0.3A"的小灯泡的额定功率，某实验小组设计了图10的电路图．现有实验器材为：电压表（量程0-3V,0-15V）一块。电流表（量程0-0.6A,0-3A）一块，“10Ω2A"和"50Ω1A"的滑动变阻器各一只，电源（电压恒为12V）一个，开关一只，导线若干．实验时，甲同学认为电压表和电流表都应选用小量程，滑动变阻器应选用"50Ω1A"的；乙同学认为电压表应选用大量程，电流表应选用小量程，滑动变阻器应选用“10Ω 2A"的．
请你对两位同学器材选择的合理性作出评价并填在下页的表中（如合理，不需说明理由；如不合理，请指出不合理之处和产生的后果）．
是否合理
不合理之处
不合理产生的后果：，：
甲
否（不合理）
电压表量程太小
电压表无法指示小灯泡的额定电压
（可能损坏电压表）
乙
否（不合理）
滑动变阻器阻值过小
小灯泡实际电压总是超过额定电压
（可能损坏小灯泡)
|
V |
|
A |
|
R1 |
|
R2 |
|
p |
（2006年武汉市）23． 某同学用如图所示的电路测量滑动变阻器的功率，R1=２０Ω，滑片Ｐ向左移动时，测得如下数据：实验次数
１
２
３
4
５
电压表示数Ｕ／ｖ
８
6
5
4
2
电流表示数Ｉ／Ａ
0.1
0.2
0.25
0.3
0.4
变阻器功率Ｐ／ｗ
0.8
1.2
1.25
1.2
0.8
１）从实验数据看出，实验中电压表的示数________,电流表的示数________(填”变大” 或” 变小”),滑动变阻器的功率大小的变化情况是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿．
２）电源电压为＿＿＿＿＿Ｖ．
３）当电流表示数为0.5A时, 滑动变阻器接入电路中的电阻值为___________Ω.
答案：（1）变小；变大；先变大后变小
（2）10
（3）0
（2006年北京市）34．下表是某同学研究“电阻消耗的电功率与该电阻阻值之间的关系”时记录的实验数据，请你对表格中的数据进行分析，归纳出电功率与电阻的关系： 。
R/Ω
10
15
20
30
50
60
U/V
6
6
6
6
6
6
I/A
0.6
0.4
0.3
0.2
0.12
0.1
P/W
3.6
2.4
1.8
1.2
0.72
0.6
（2006年北京市）37．实验桌上有如下器材：符合实验要求的电源一个、电流表和电压表各一只、开关一个、各种阻值已知的定值电阻和导线若干。要求从实验桌上选择适当器材，设计一个实验证实：“当通过电阻的电流保持不变时，电阻消耗的电功率与该电阻的阻值成正比”。请画出实验电路图，并写出实验步骤。
（1）实验电路图：
（2）实验步骤：
（2006年安徽省）9．请用连线的方式把图中螺口灯泡与按钮开关正确接入电路。
（2006年安徽省）22．程跃要做“测定小灯泡功率”的实验，请你跟随程跃边实验边思考，逐一回答下面的几个问题。
(1)请在图a方框内画出该实验电路图。
(2)程跃刚连接完最后一根导线，立即看到灯泡发出明亮的光。在一旁观察的林雨一惊，提醒程跃实验中有问题。程跃想，我的实验连线没有出问题啊!请你帮助程跃找出实验中两个操作不当之处：①_____________________；②_______________________。
(3)程跃选用小灯泡的额定电压是2．5V，当小灯泡正常发光时电流表的读数如图b所示，此灯泡额定功率是__________W．
(4)做完实验后，程跃将测灯泡实际功率实验与以前做过的测某一固定电阻阻值的实验进行比较，发现这两个实验有许多相似的地方，也有不同之处。请你写出一个不同之处：_____________________________________________________。

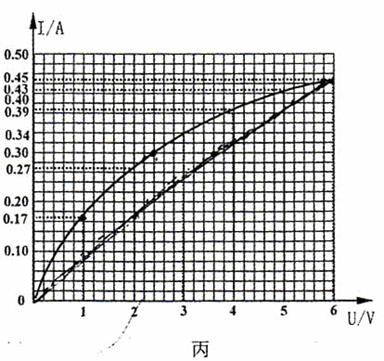

(5)程跃根据测量灯泡实际功率的多组实验数据，作出了，I-U图象，如图c所示。结果发现图线不是直线，这表明灯泡的电流与电压不成正比。程跃很纳闷，请你帮助他分析原因。
答案：(1)图略(2分) (2)①连线时开关是闭合的；②滑动变阻器接入电路中的阻值未调节到最大值处。(2分) (3)0．8(2分) (4)①测功率，测电阻两个实验的目的不同。 ②依据物理的原理不同(测功率用P=W，测电阻用欧姆定律R=号)。 ③测实际功率不必多次测量求平均值，测电阻需多次测量求平均值以减少误差。 注：只要答对一条即可得满分(2分)。其它回答合理的也可得满分。 (5)灯丝的阻值随温度升高而变化(增大)(2分)。其它合理猜想和分析也可得满分。
（2006年河北省）36.一个额定电压是6V的小灯泡，其正常工作时通过的电流约为0.3A。小明想测定这个小灯泡的额定功率，实验室中有如下器材：
电流表、电压表、开关各一个，三个规格分别为“10Ω lA”、“50Ω O 5A'’和“1kΩ IA"的滑动变阻器，导线若干，电源(电压为12V)。
(1)小明设汁了如图10所示电路图，通过分析休认为小明
应选用规格为——的滑动变阻器。
(2)图Il已连接了部分电路。请你根据图10所示电路图．用笔画线代替导线，将电路连接完整。
(3)小明正确选择了滑动变阻器，将图ll的电路补充连接后，闭合开关，发现灯泡发 光较暗，电流表有示数．任意移动滑动变阻器的滑片，电压表示数不变(示数不为零)且小于6V。具体原因是
(4)小明排除故障后，继续实验。当电压表的示数为6V时．电流表的示数(如图12所示)为 A，小洒泡的额定功率是 W。
(5)不改变上面连好的电路，还可以完成的实验有：(写出一个即可)。
答案：(1)“50Ω0.5A'’
(2)电路连线如右图
(3)电流表的“一”接线柱与滑动变阻器的“D”接线柱连接
(4)0．32；1．92
(5)测小灯泡的电阻
（2006年河北省课改）35．一个额定电压是 6V的小灯泡，其正常工作时通过的电流约为 0．3 A。小明想测定这个小灯泡的额定功率，实验室中有如下器材：
电流表、电压表、开关各一个，三个规格贿IJ为“10Ω 1A”。 “50Ω 0．5A”和“IkfΩ．0.1A”的滑动变阻器，导线若干，电源（电压为12V）.
⑴小明设计了如图13所示电路图，通过分析你认为小明应选用规格为___________________的滑动变阻器。

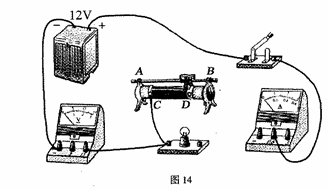

（2）图 14已连接了部分电路。请你根据图 13所示电路图，用笔画线代替导线，将电路连接完整。
⑶小明正确选择了滑动变阻器，将图14的电路补充连额，闭合开关，发现灯泡发光较暗，电流表有示数，任意移动滑动变阻器的滑片，电压表示数不变（示数不为零）且小于6V。具体原因是________________________________________________。

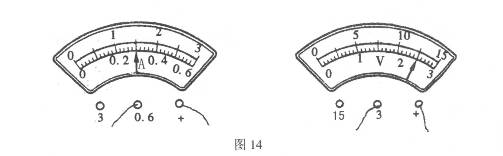

⑷小明排除故障后，继续实验。当电压表的示数为6V 时，电流表的示数如图15所示，该灯泡的额定功率是______________w。
⑸不改变上面连好的电路，还可以完成的实验有：____________________________________写出一个即可）；
（2006年大连市）32.（5分）小红同学要测量额定电压为3.8V小灯泡的功率。
（1）连接的不完整的实物电路如图（甲）所示。请用笔画线代替导线，完成实物电路的连接。
（2）连好电路后，闭合开关，电压表的示数为4V，电流表的示数为0.35A，小灯泡的实际功率为________W。调节变阻器的滑片，使电压表的示数为3.8V时，电流表的指针位置如图14（乙）所示，此时电流表的示数为________A，小灯泡的额定功率为________W。
（3）开关闭合前，滑动变阻器连入电路中的阻值不是最大。你除了从实物电路中直观地看到了滑片所在的位置以外，还能用在上述实验过程中发生的哪个实验现象来证实这一点？（只陈述实验现象即可，不用分析或解释）
（2006年上海浦东）甲、乙两同学分别做“测定小灯泡的功率”实验，除了小灯外他们所使用的器材规格均相同,小灯的额定电压可能是“2.2V”、“2.5V”或“3.8V”，小灯功率相差不大。甲同学正确连接好电路，闭合电键时记录了第1组数据，当小灯正常发光时记录了第2组数据，把滑片移到端点时小灯闪亮一下，后熄灭，并记录了第3组数据，如下表所示。则他们所用电源的电压为_______伏,甲同学所用小灯的额定功率为______ 瓦。当乙同学所选用的小灯正常发光时，电压表的示数如图14所示，而滑片恰好在滑动变阻器的中点上，此时滑动变阻器连入电路的电阻值为_______欧，乙同学所选用小灯正常发光时的电流为______安。
物理量
实验序号
电压表
示数
电流表
示数
小灯
亮暗程度
1
1.3V
0.16A
暗
2
2.5V
0.26A
正常发光
3
4.5V
0A
不发光
图14
( )
（2006年深圳市）30．（5分）某同学在做“测定小灯泡功率”的实验中，连接电路后，闭合开关，移动滑动变阻器滑片P过程中发现，灯泡变亮时，电压表示数反而减小，灯泡变暗时，电压表示数反而增大。经检查所用器材均完好。
（1）你认为图13中与上述实验现象相符的电路图是________________。
|
V |
|
A |
|
A |
|
V |
|
B |
|
A |
 |
（2）若按该同学所连接的电路进行实验，结果两表的示数如图14（已知电影电压为6V），则电流表的示数为____________A，电压表的示数为____________V；测得小灯泡的实际功率为_________W。
|
四、计算
（2006年济宁市课改区）有一种半导体，其电阻的大小随温度的变化而明显改变，利用这种半导体材料制成的电阻叫热敏电阻。利用热敏电阻可以用来测量温度的变化，且反应快，精度高.

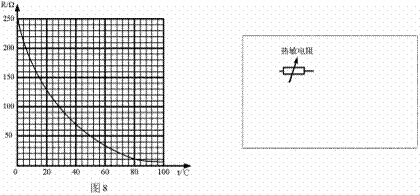

李明同学想用热敏电阻设计一个电路, 来检测他家蔬菜大棚内温度的变化。于是,他买来了一个热敏电阻,该热敏电阻的阻值随温度变化的图像如图 所示.他又到实验室给老师借来了一块电流表、一个开关和6V的电源。请你利用这些器材帮他设计一个能直接观察大棚气温变化的电路。
（1）请你在方框中画出你设计的电路图。
（2）若将电流表刻度盘上的电流刻度换成相应的温度刻度，这样电流表就改造成了气温表。若电流表选用0－0.6A的量程，请你计算说明改造成的气温表的0℃应与电流表刻度盘的什么刻度对应?该气温表能测量的最高温度是多少？
（3）当大棚内的温度为28℃时，该电路消耗的功率是多少？
答案：(1)如图2
（2）由图像可知：0℃时，热敏电阻的阻值为250Ω
此时，电路的电流是：
所以气温表的0℃应与电流表刻度盘的0.024A 的刻度对应。
当电流表达到满刻度时，电路中的电流为0.6A
由图像可知，热敏电阻的阻值为10Ω时，气温是80℃，因此，气温表能测量的最高温度是80℃
（3）当答棚的温度为28℃时，热敏电阻的阻值为100Ω，电路中的电流：
电路消耗的功率为：
（2006年莱芜市）小明的爸爸从国外带回一只旅行电热壶，右表是其译
额定电压
110V
额定功率
550W
容积
1L
成中文的说明书。
(1)小明说这个壶在中国家庭电路中不能直接使用，请你
解释其原因 。
(2)小明说可以将此壶与一只电阻串联后使用，请你帮他
计算出该电阻的阻值是多少？
(3)此壶正常工作时，在标准大气压下，将一壶20℃的水烧开至少需要多长时间？(不计热损失)
答案：(1)旅行电热壶的额定电压是110V，小于中国家庭用电的电压220v (2)22Ω (3)610.9s
（2006年重庆市课改区）如图13所示，“6V 3 W”的小灯泡L与额定功率为10W的电阻器R串联，电源电压大小为10V，且保持不变．闭合电键S，电流表、电压表示数分别为0.20A和2．4V，不考虑电阻器和小灯泡电阻随温度的变化，求：
(1)电阻器R的阻值．
(2)整个电路消耗的实际功率．
王刚同学的求解如下：
(1)根据欧姆定律，电阻器的电阻R= eq \f(U,I) = eq \f(2.4V,0.20A) = 12Ω
(2)因为整个电路只有小灯泡L和电阻器R两个用电器，所以整个电路消耗的电功率P=3W 10W=13W ．
请你指出王刚同学求解过程中存在的错误，并指出正确的解答．
（2006年丽水市课改区）某校学生宿舍走廊的路灯，原来用一盏“220V 40W”的白炽灯，每晚亮10小时。同学们发现灯泡轻易损坏，需要经常更换。后来，学校电工用两盏 “220V 40W”的灯泡串联后代替原路灯。结果，两盏灯的亮度比改装前要暗，但灯泡使用寿命明显延长。
(1) 改装前，一盏路灯每晚需要消耗多少电能？
(2) 改装后两灯的总功率是多少？比原来省电还是费电？
(3) 小明是一位爱动脑筋的同学，他想：路灯改装还有没有更好的方法呢？通过查资料知道有一种“光控开关”——天黑时自动闭合，天亮时自动断开；还有一种“声控开关”——有声音时自动闭合，一分钟后，若再无声音就自动断开。小明利用这两种开关设计了一个“聪明”的电路：白天路灯不亮，晚上有人走动发出声音时，路灯自动亮起来。请判定小明设计的电路图是 。
答案：（1）W=Pt=0.04kW×10h=0.4kWh
或W=Pt=40w×10×3600s=1.44×106J
（2）R =U2/P =（220V）2/40W =1210Ω
R总=1210Ω 1210Ω=2420Ω
P总=U2/R总=(220V)2/2420Ω=20W
省电
（3）D

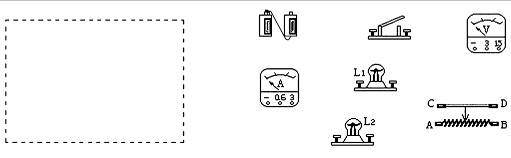

（2006年泰安市非课改区）在下图中，要求L1、 L2并联，用电流表测量干路中的电流(约为0.4A)，电压表测量灯泡L1的电压，变阻器调节L2的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并用笔画线表示导线将右下图中各个元件连接起来。
（2006年杭州市）电视机可以用遥控器关机而不用断开电源，这种功能叫做待机功能。这一功能虽给人们带来了方便，但在待机状态下电视机仍然要消耗电能却鲜为人知。例如小明家的一台34时彩色电视机的待机功率大约是10瓦，假如他家电视机平均天天开机4小时，看完电视后总是用遥控器关机而不切断电源。试计算：
⑴.小明家一年(365天)中因这台电视机待机浪费的电能是多少千瓦时?
⑵.请你设计一种测电视机待机功率的方法。
⑶.请你就电视机待机功能的正确使用方法提出一条建议。
（2006年盐城市）小强同学设计了一种电热水壶，电路如图所示，S是温控开关，R1为发热体.当开关S接到a时，电热水壶处于加热状态，此时发热体的电功率为1000W；当水烧开时，开关S自动切换到b，电热水壶处于保温状态，此时发热体的电功率为160W.
（1）请你算出R1、R2的电阻值(不计温度对电阻值的影响)
（2）为充分利用好电能，在不改变电路连接方法的前提下，请你对小强的设计提出合理的改进办法.
（2006年江西省）“五·一”节期间，小段同学和爸爸、妈妈一起到外地游玩了两天整,出门前,他们关闭了家中其他用电器，只有一台额定功率为0.2 KW的电冰箱在间歇工作(只考虑压缩机的工作).为了了解电冰箱的工作情况,小段在出门前、后注重观察了电能表的示数，如图13甲、乙所示，求：
（1）这两天电冰箱消耗的电能是多少？
（2）这两天中，电冰箱的压缩机有多长时间没有工作？
（3）按上述电冰箱的使用情况，请你推算使用这台电 冰箱一个月需支付多少电费？（一个月按30天计算，当地电价为0.6元/KW·h）
（2006年南京市）在图24所示电路中，电源电压6V恒定，电流表的量程为0～0.6A，电压表的量程为0～3V，灯L1和L2的规格分别为“6V 1.8W”和“6V 1.2W”，滑动变阻器R的规格为“50Ω 1.5A”，不计温度对灯丝电阻的影响。求：
(1)滑动变阻器的滑片P放在a端时，闭合开关S1、S2、S3后，电压表和电流表的读数是多少?
(2)若两灯中只答应一盏灯工作，且要求电路元件安全使用，在滑片移动过程中，整个电路至少消耗多少电功率?
解答：（1）由题意知L1、L2的阻值R1、R2分别为：
当P放在最左端时，滑动变阻器连入电路的阻值为0，电压表被短路，示数为0；L1、L2并联，电流表测量干路电流.读数 .
（2）只有一盏灯接入电路时，应是L1或L2与滑动变阻器串联，电路的总功率决定于电源电压和电流（电流表的示数）。电路中的总电阻
，电路中的电流等于 ＜0.6A＜1.5A,电流表、滑动变阻器始终安全。
加在滑动变阻器两端的电压
，若电压表安全，有
，
（2006年衢州市）小刚家里有一台电热烘干机，工作原理如图所示。铭牌已变得模糊不清，只知道额定电压为220V。小刚为了知道该电热烘干机的额定电功率，把其他用电器关闭，只让电热烘干机在额定电压下工作(烘干物体)。图甲是电热烘干机工作前电能表的示数，图乙是电热烘干机工作6小时后电能表的示数(电热烘干机工作时电能全部转化为内能)。求：
(1)电热烘干机工作6小时消耗的电能是 ▲ 千瓦时。
(2)电热烘干机额定电功率是多大?
(3)电热烘干机发热体的电阻是多少?
| |||
 | |||
（2006年嘉兴市）右图是教室里使用的某品牌饮水机的简化电路图。R是一个阻值为100欧的电阻，用来给瓶胆内的水加热。S2是一个温控开关，它能根据瓶胆内水的温度自动断开或闭合，从而使水温保持在85℃-95℃之间。
（1）教室里电路的电压是 。
（2）早晨第一个走进教室的同学闭合开关S1，此时开关S2也处
于闭合状态。当温度上升到 ℃时，S2将自动断开。
（3）该饮水机在给水加热时，通过R的电流是多少？
（4）由于粗心16：00放学时，谁都没有去关饮水机，直到第二天7：00第一个同学进教室后才发现。这一个晚上浪费了多少电能？（假如开关S2在晚上有1／6的时间处于闭合状态）
（2006年宁波市）某科学爱好小组的同学在实验室发现一个有趣的元件（如图甲所示）：透明玻璃壳内有一个标有“0.6V 3W”字样的小灯泡L（阻值不变）和一个由一种非凡金属丝制成的导体R0，A，B，C是其外露的三个接线柱。为进一步了解导体R0的某些特征，他们使用了如图乙所示电源电压恒为6伏的实验装置：把导线M，N分别与A，C接线柱相连，闭合开关S,移动滑动变阻器的滑片P，测得了一组电流表和电压表的读数，并绘制成图丙所示曲线。
（1）小灯泡L的电阻值为 欧，当它正常工作时，通过的电流是 安。
（2）小明同学在原来连线的基础上，再用导线连接A，B两个接线柱，闭合开关S，把滑片P移到a端，此时电流表的示数是多少安培？
（3）若把导线M，N分别接到A，B接线柱上，闭合开关S，把滑片P移到a端，则小灯泡消耗的电功率为多少？（温馨提示：本小题可用作图法辅助求解）
|
0 |
|
剩余容量（%） |
|
时间（月） |
|
3 |
|
12 |
|
6 |
|
9 |
|
15 |
|
20 |
|
40 |
|
60 |
|
80 |
|
100 |
|
第38题图 |
（2006年浙江省）蓄电池充电后即使不用，储存的能量也会逐渐损失，但其电压变化很小，可认为恒定不变。如图是电压为12伏、容量为15Ａ·h的某品牌蓄电池剩余容量随时间变化的图线。现有一只该种蓄电池充足电，存放6个月，用来给额定电压为12伏、额定功率为36瓦的电灯供电。求：
（1）蓄电池容量为“15Ａ·h”，它表示：若该蓄电池以1安的电流为用电器供电，可以工作15小时；则当该蓄电池以2安的电流为用电器供电时，可以工作 ▲ 小时。
（2）此灯正常发光时的电流是多少安？
（3）存放6个月的该蓄电池最多可给此灯提供多少焦的电能？
（2006年无锡市）据报道，2008年北京奥运会的标志性工程——国家体育馆(“鸟巢”工程)确定采用太阳能电力这一绿色能源，去年年底在纽约交易所上市的无锡尚德太阳能电力有限公司被选中，为“鸟巢”的十二个主通道安装太阳能发电系统。
(1)若为“鸟巢”工程提供的130kW太阳能发电系统连续正常工作1h，可得到多少电能?
(2)尚德公司今年的产品将达到2．4×10。w的发电功率，进入全球第四名。若这些产品提供的电能改由火力发电来提供，则每秒钟将增加约99kg的二氧化碳排放量，造成大气污染。已知在通常情况下二氧化碳气体的密度为1．98kg／m。，则这些二氧化碳气体在通常情况下的体积多大?
(3)尚德公司产品的光电转化率(光能转化为电能的效率)目前在国内同行处于领先水平。现有该公司生产的一块接收面积为2m2的太阳能电池板，其光电转化率为17％，假如太阳光照射到该电池板时每平方米面积上的辐射功率为1．Ox 103w，则它的发电功率是多大7
（2006年无锡市）现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，而另一个是由某种半导体材料制成的，其电阻随温度的升高而减小。现将其中一个元件Ro进行测试，测得其电流与加在它两端的电压值，测试数据如下表所示。
U/V
0.40
0.60
0.80
1.00
1.20
1.50
1.60
I/A
0.20
0.45
0.80
1.25
1.80
2.81
3.20
(1)根据表中数据，判定元件R0可能是由上述哪类材料制成的，并简要说明理由。
(2)把元件R。接人如图所示的电路中，闭合开关后，电流表读数为1．8A。已知电路中的电源电压为3V，此时定值电阻R的电功率为多大?
(3)分析表中数据，写出元件R。的I和U之间的关系式。
|
R |
 |
（2006年潍坊市）电动自行车越来越受到人们的青睐，不少人用电动自行车替代了摩托车。电动自行车使用前要先对车上的蓄电池充电，骑行时，蓄电池对车上的电动车供电，电动机为车提供动力。下表是某品牌电动自行车的一些主要技术参数：
最高车速
≤30km/h
一次充电连续行驶里程
50km
蓄电池工作电压
36V
充电时间
8h
一次充电耗电量
0.6kwh
电动机效率
75％
质量
40kg
最大骑行噪声
≤62dB
若质量是60kg的人骑电动自行车在水平路面上以6m/s的速度匀速行驶时，受到的阻力是人与车总重的0.02倍，取g=10N/kg，求：
（1）行驶10分钟，电动机对自行车做的功。
（2）通过电动机线圈的电流。
（3）若摩托车百公里耗油2.5L，每升油4.65元，照明用电每度0.52元，试比较说明使用电动自行车与摩托车哪种更经济。
参考答案：
（1）电动自行车匀速行驶：
F＝f＝0.02G=0.02×(m1 m2)g=0.02×(60kg 40kg)×10N/kg=20N
S=vt=6m/s×10×60s=3600m
W有=Fs=20N×3600m=7.2×104J
(2)W总＝W有/η=7.2×104/75％=9.6×104J
I= W总/Ut=9.6×104J/(36V×10×60s)≈4.4A
(或：P有＝W有t＝Fs·t=20N×6m/s=120W，P总＝P有/η＝120W/75％＝160W，I＝P总/U＝160W/36V≈4.4A)
（3）电动自行车百公里耗电的费用 2×0.6×0.52=0.624元摩托车百公里耗油的费用 2.5×4.65=11.55元
比较可知百公里行程，电动自行车比摩托车的费用低的多。所以使用电动自行车更经济。
（2006年福州市）图18是一种太阳能汽车。太阳光照射到这辆车电池板上的辐射总功率为8×103 W，在晴朗的天气，电池板对着太阳时产生的电压为160V，并对车上的电动机提供10A的电流。问：
(1)在这种情况下电动机消耗的电功率是多大?
(2)太阳能电池将太阳能转化为电能的效率是多少?
(3)你认为太阳能汽车与我们现在使用的汽车相比，有什么优点?
（2006年临沂市）王磊同学学习了电学知识后，对客厅里的照明电路进行了改装，将原来由一只开关控制的五个灯泡组成的照明电路，分成两组，分别由两只开关控制，需要较强的亮度时全部灯泡都亮，不需要很亮时只有两个灯泡亮，白天或厅内无人时则全部关闭。王磊同学经过较长时间的统计，得到下列一组数据：
平均天天开灯时间
需较强亮度时间
不需很亮时间
每个灯泡的功率
6h
2h
4h
60W
请你根据王磊同学统计的数据，通过计算回答以下问题：
（1）改装后每月(按30天计算)可以节约多少度电?
(2)假如用电热水器给水加热，每月节约的电能可以将多少20℃的水加热到60℃用来洗澡?[水的比热容4.2×103J／(Kg℃)]
（2006年泰州市）CFXB型“220V 1100W”电饭煲的原理图如图17所示，它有高温烧煮和焖饭、保温两挡，通过单刀双掷开关S进行调节，R0为电热丝．当开关S接高温烧煮挡时，电路的功率为1100W，当开关S接焖饭、保温挡时，电路的总功率为22W．
（1）电饭煲在高温烧煮挡时，开关S应与哪个触点连接？
（2）电热丝R0的阻值多大？
（3）当电饭煲在正常焖饭、保温时电路中的电流多大？焖饭、保温10min，电热丝R0产生的热量为多少？
|
图17 |
答案：（1）与2触点连接
（2）P = U2/R0 R0= U2/P=（220V）2/1100W=44Ω
（3）P = IU I= P/U=22W/220V=0.1A
Q0=I2R0t=（0.1A）2×44Ω×600s=264J
（2006年镇江市）26．由一个电源、一只开关和两个阻值相等的电阻组成的电路，电源电压恒为6V，当开关由闭合变成断开时，电路的总功率减少了6W．请设计符合题意的两种不同电路，并填写对应的电阻的阻值．
|
|
（2006年镇江市）29．在综合实践活动中，小王和小李同学设计的调光台灯的电路如图所示．电源电压为220Ⅴ，灯泡规格为“220V 40W”，滑动变阻器的规格为“1210Ω 2A”．小王和小李同学分别计算了灯泡实际功率的变化范围，过程如下．小王和小李同学的计算过程是否正确？如有错误，请在右侧空白处写出错误之处并作出对应的正确解答．
小王同学的计算过程
灯泡电阻RL＝ EQ \F(U2,P) ＝ EQ \F(2202,40) Ω＝1210Ω
当滑动变阻器的滑片在左端时
电阻R＝1210Ω
功率P＝ EQ \F(U2,R) ＝ EQ \F(2202,1210) W＝40W
当滑动变阻器的滑片在右端时
电阻R′＝1210Ω＋1210Ω＝2420Ω
功率P′＝ EQ \F(U2, R′) = EQ \F(2202,2420) W＝20W
答：灯泡实际功率的变化范围是20W～40W
小李同学的计算过程
当滑动变阻器的滑片在左端时，灯泡的实际电压等于额定电压，实际功率等于额定功率为40W
当滑动变阻器的滑片在右端时
RL＝ EQ \F(U2,P) ＝ EQ \F(2202,40) Ω＝1210Ω
UL＝ EQ \F(R,RL＋Rx) U ＝ EQ \F(1210,1210＋1210) ×220V＝110V
灯泡的实际电压等于额定电压的 EQ \F(1,2)
灯泡的实际功率等于额定功率的 EQ \F(1,2) 为20W
答：灯泡实际功率的变化范围是20W～40 W

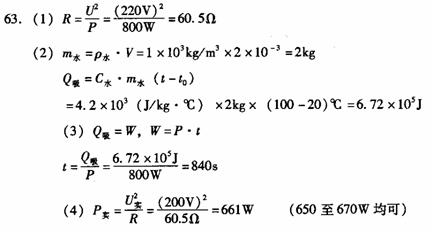

（2006年乐山市）63．某品牌电热水壶的铭牌上标着如右表所示的数据，求：
(1)该电热水壶的电阻；
(2)当电热水壶装满水后，从20℃加热到100℃，水吸收的热量；
(3)在额定电压下，要放出这些热量，电热水壶工作的时间．[不计热量损失，C水=4.2×103J/(kg·℃)]
(4)假如在用电高峰时间内用电热水壶烧水，电压只有200V左右，这时电热水壶发热时的功率大约是多大?
热水壶容量
2.0L
额定电压
220V
加热时功率
800W
频率
50Hz
（2006年石家庄市）41．在一次课外活动中，某同学对家用电器进行了相关的观察和研究，他以一台电磁炉为观察研究对象，记录了有关数据，如下表：
观察对象
有关记录和相关活动
观察电磁炉铭牌
U额=220V P额=1KW
观察电能表的铭牌
220V 10(40)A 50Hz 2000r/kwh
用电磁炉加热一壶水（水的质量m=2kg,初温t=30℃）
关闭家里其它用电器，只将电磁炉接入电路烧水观察电能表，表盘在5min内转了150r，此时用温度计测得的水温为50℃。
请你就这位同学在活动中获得的有关资料，求解或提出有关问题：
（1）加热5min，水所吸收的热量；
（2）电磁炉工作5min消耗的电能；
（3）电磁炉的功率；
（4）请你将（3）的求解结果与这位同学在活动中的有关数据进行比较，发现了什么新问题？并解释原因。
解：（1）水所吸收的热量为：
（2）电磁炉工作5min消耗的电能为：
（3）电磁炉的功率为：
（4）电磁炉的实际功率小于额定功率，这是因为输电线分压，电磁炉两端的实际电压小于额定电压。
（2006年北京市）41．育兴学校科技小组的同学们制作了一个多档位电热器模型。为了分析接入电路的电阻对电热器的电功率的影响，他们将电表接入电路中，其电路图如图22所示。当只闭合开关S1时，电压表的示数为U1，电阻R3消耗的电功率为P3；当只闭合开关S2时，电压表的示数为U2，电阻R3消耗的电功率为P3′，测得此时电阻R2消耗的电功率为1.6W。已知2U1＝U2， P3=4P3′，电源两端电压保持不变。
（1）请你计算出电阻R1与电阻R2的比值。
（2）科技小组的同学们通过测量与分析发现：当开关S1、S2、S3都闭合时，电路消耗的电功率最大，请你计算出这个电功率。
（2006年河北省）4l小明家买了一台电烤箱，有低、中、高三个档位的发热功率。
图16是其内部简化电路图，开关S1可分别与触点a、b接触。 已知：R1=48.4Ω，R2=96 .8Ω，电源电压保持不变。请分析和解答以下问题：
(1)当开关S1，置于b端、S2断开时，电烤箱处于什么档位?简述理由
(2)电烤箱在中档位工作时，消耗的电功率是多少?
(3)电烤箱在高档位工作时，对食物加热6min，消耗的电能为多少?
答案：（1）当开关S1置于b端、S2断开时，是低档位 （2）1000W （3）5.4×105J
（2006年河北省课改） 40．小明家买了一台电烤箱，有低、中、高三个档位的发热功率。图17是其内部简化电路图，开关S1可分别与触点a、b接触。 已知：R=48．4Ω，R2=96．8Ω，电源电压保持不变。
请分析和解答以下问题：
⑴当开关S18；置于a端、S2闭合时，电烤箱处于_________________档位；当开关S1置于b端、S2断
开时，电烤箱处于_________档位；（选填“高”、“中”或“低”）
⑵电烤箱在中档位工作时，消耗的电功率是多少？
⑶电烤箱在高档位工作时，对食物加热6min，消耗的电能为多少？
（2006年上海浦东）在图11所示的电路中，电源电压为6伏特，当电键闭合时，电流表的示数为0.5安培。假如电阻R2的阻值为6欧姆，求:(1)通过电阻R2的电流。(2)电路的总电阻。(3)通电10秒钟电流对电阻R1所做的功。
（2006年大连市）27（6分）图11是一个电热毯的简化电路图，电源电压为220V，R1是发热电阻，R2是阻值为616Ω的分压电阻，S是控制电热毯工作状态的开关。S转到触点1为断开状态；S转到触点2为低温状态；S转到触点3为高温状态，此时功率为100W。
求：（l）当开关S转到触点3时。电热毯的发热电阻R1是多少Ω？
（2）当开关S转到触点2时，通过电路的电流是多少安？发热电阻R1消耗的功率是多少瓦特？
（2006年黄冈市）20．如图是一种测电阻的实验电路，R1是电阻箱，电源电压保持9V不变。
（1）当开关掷向1时，电压表示数为3V，此时电阻箱的电阻为6Ω，求R2上电流在1min内产生的热量是多少？
|
2 |
|
R1 |
|
L |
|
R2 |
|
1 |
|
S |
（2）当开关掷向2时，灯泡恰好正常发光，电压表读数为原来的2倍，求灯泡的额定电压和额定功率。
答案：
（1）电阻箱电压 U1= U- U2=9V-3V=6V
通过电阻箱电流为 I1= U1/ R1=6V/6Ω=1A R2阻值为 R2= U2 /I2= U2 /I1=3V/1A=3Ω
电流在R2上产生的热量是 Q= I22 R2 t=（1A）2×3Ω×60s=180J （3分）
（2）因灯正常发光，故灯的额定电压为 U灯=U- U2′=9V-6V=3V I2′ = U2′/ R2=6V/3Ω=2A 灯的额定功率为 P灯= U灯I2′=3V×2A=6W（3分）
（2006年宜昌市）30.同学们都知道，将额定电压相同、额定功率不同的两只灯泡并联接入家庭电路中时，额定功率大的灯泡亮.假如将这两只灯泡串联接入家庭电路中时，谁亮一些呢？请你作出猜想，并说明猜想的理由.
答案：１）猜想：额定功率小的灯泡亮一些；（２）理由：在串联电路中，电流处处相等（１分）；由于额定功率小的灯泡其灯丝电阻大（２分）；串联时它的实际功率就大（１分）；所以额定功率小的灯泡亮一些。
（2006年宜昌市）34.随着人们生活水平的提高，电冰箱已进入了千家万户.已知某家用电冰箱的额定功率为120W.
（1）电冰箱工作的时间是不连续的，若该电冰箱正常工作一天的总时间为6h，消耗的电能是多少kW·h?
（2）电冰箱在使用时，实际功率不一定等于额定功率，请利用电能表和手表来测出电冰箱工作时的实际功率呢？简述测量方法.
（3）根据调查，电冰箱中的霜过多会增加耗电量.请问电冰箱里的霜是怎样形成的？要使电冰箱内少结霜，在使用电冰箱时应注重什么？（提出一条措施即可）
答案：（１）Ｗ＝Ｐｔ＝０．１２ｋＷ×６ｈ＝０．７２ｋＷ·ｈ；
（２）在电冰箱工作的时间里（１分），将家中其它用电器关闭（１分）记录用电时间ｔ和电能表的示数求出电能Ｗ，求出电冰箱的实际功率Ｐ（１分）；
（３）霜是冰箱内的水蒸气遇冷后凝华形成的（１分）；将放入电冰箱中的蔬菜或食物用塑料袋包裹起来（１分）；或将放入电冰箱中的蔬菜沥干水份，减少开门次数等。
（2006年淮安市）25．小明同学家有一款新型太阳能电源．电源分为两个部分：太阳能充电器和内置高容量充电电
池．充电器展开后象风扇的叶子，如图16所示．使用说明书标明，太阳正常照晒时，每块太阳能板平均每小时接收的太阳能为106J，光电转换效率为15％．小明给电能耗尽的电池充电，将充电器展开放在阳光下正常照晒10h，显示屏显示电池充电完成．
(1)用充好电的电池给额定功率为250W的电脑供电， 最多可让该电脑正常工作多长时间?
(2)大阳能充电器与传统的充电器相比有哪些优点?(要求写出二条)
(3)充电电池有一定的寿命，处理废旧充电电池的科学方法是___________(填写序号)
A直接深埋 B明火焚烧 C抛至水中 D分类回收
答案：（1）电池布满电后的电能W = 106J×3×10×15% = 4.5×106J t = W / P = 4.5×106 / 250W = 1.8×l04s = 5h
（2） 节能、环保 使用方便 （3） D
（2006年淮安市26．小华同学查阅课外资料时，获得一幅“220V 40W”白炽灯泡电流和电压的关系图象，如图17 所示．从图象上能推知，白炽灯泡在不同电压下的实际电阻值．小华想：若将两只相同的这种灯泡串联在220V的电源上，两只灯泡实际消耗的总电功率会是多少呢?小华与小明同学交流了这一想法．
小明给出以下解答：
一只灯泡的电阻
两只灯泡串联接在220V的电源上，消耗的总电功率为：
你认为小明同学的解答是否正确?若不正确，请你说明不 正确的原因，并给出正确的解答．
| |
（2006年江西省）如图6所示是一个家庭电路中常用的五孔插座，其中A孔应接 线，B孔应接 线，C孔应接 线．
