一、选择题（每题2分，共20分）
1．在国际单位制中，电功的单位是（ ）
2．下面关于功和能的说法中正确的是
A．一个物体具有的能量越多,它做的功一定也越多
B．速度大的物体其动能就一定大
C．被举的越高的物体其势能一定越大
D．动能和势能可以相互转化
3．通电线圈在磁场里受力转动，这是
A．电动机的制造原理 B．电磁铁的制造原理
C．发电机的制造原理 D．以上说法都不是
4．塑料在玻璃上摩擦后带上了负电荷，说明塑料
A．失去电子 B．得到了电子 C．失去了质子 D．得到了质子
5．热传递实质就是
A
．能量从内能大的物体传给内能小的物体
B．能量从热量多的物体传给热量小的物体
C．能量从温度高的物体传给温度低的物体
D．能量从质量大的物体传给质量小的物体
6．关于导体的电阻，下列说法正确的是（ ）．
A．锰铜丝的电阻比铜丝的电阻大
B．粗细相同的导线，长的电阻较大
|
V1 |
|
V2 |
|
R1 |
|
R2 |
|
第8题图 |
C．长短相同的导线，细的电阻较大
D．同种材料制成的长短一样的两条导线，细的电阻较大
7．下列说法中正确的是（ ）．
A．家庭电路中的熔丝熔断，一定是发生了短路
B．有金属外壳的家用电器，一定要插在三孔插座上
|
A |
|
V |
|
R1 |
|
R2 |
|
S1 |
|
S2 |
|
第9题图 |
C．家用电能表上的示数表示了家庭用电的总功率
D．电风扇工作时，消耗的电能全部转化为机械能
8．如图所示，R1=R2=20Ω，电压表V2的示数为2V，则（ ）
A．电压表V1与电压表V2的示数之比为
B．R2中的电流为0.2A
C．R1中的电流为0.4A
D．R1与R2两端电压之比为
9．如图所示,电源电压不变，当开关S2闭合、S1断开时，电流表示数为0.3A,电压表示数为9V；若将两表位置互换，并同时闭合S1和S2时，电流表示数为0.5A，则下列说法不正确的是
A．电压表示数仍为9V B．R1的阻值为18Ω
C．R2的阻值为45Ω D．R2消耗的功率为6.75W
10．在右图所示的电路中（ ）．
A．若S1，S2和S3都闭合，则L1和L2并联
B．若S1，S2和S3闭合，则L1和L2串联
C．若S1断开，S2和S3闭合，则L1和L2串联
D．若S2断开，S1和S2闭合，则L1和L2并联
二、填空题（每空1分，共17分）
11．水的比热是冰的比热的两倍，这说明 ．
|
A2 |
|
A1 |
|
V |
|
第14题图 |
|
S |
|
R1 |
|
R2 |
|
a |
|
b |
12．火力发电厂每燃烧1kg烟煤大约可发电2度，但在发电的同时产生大量的二氧化碳、二氧化硫和粉尘等有害物质，对环境造成污染．三峡水电站建成后，总装机容量为1.82×107kw，平均年发电量约为8.4×1010度．相当于火力发电厂燃烧 t烟煤所发的电；相当于所有发电机组满负荷平均工作 天．
13．电线的芯线要用 来做，外面的包层要用 来做．
14．如图所示，当滑片P向b端移动时，A1的示数_________，A2的示数_________．
15．如图所示的电路，R1=R2=5Ω，当开关S闭合时，电流表示数由0.6A增大到0.9A，则电阻R= ；电源电压U= ．
|
A |
|
R1 |
|
R2 |
|
S |
|
R |
|
第15题图 |
16．实际电压比额定电压低10%，则实际功率比额定功率低_____________%．
17．把放在密闭房间里的电冰箱门打开，接通电源使电冰箱工作一段时间后，房间里的温度将 （选填“升高”、“降低”或“不变”）．
18．如图所示，是张宁家的照明电路图，电能表上标有“220V；10A”的字样，他家同时使用的用电器总功率不应超过 W，选用保险丝的额定电流为 A，开关应接在 处，电灯应接在 处．（后两空选填“ab”或“cd”）
|
第19题图 |
|
220V |
|
电能表 |
|
火线 |
|
零线 |
|
c |
|
d |
|
a |
|
b |
|
第18题图 |
19．假如给一串串联的节日彩灯接上一个启辉器（跳泡），它会使电路不断通断，使整串彩灯一会儿亮，一会儿灭．启辉器（跳泡）的结构如图所示，在常温下，中间竖立的双金属片和旁边的倒L形引线在一起（甲图）．通电后，由于启辉器（跳泡）灯丝发光，双金属片受热变弯，离开原来的位置（乙图），切断电路．双金属片冷却后伸直又接通电路．现有一串这样的节日彩灯，插在电源上，发现其中几个彩灯不亮时，整串彩灯闪光的频率比全部彩灯都亮时加快了．根据这种现象分析那几个彩灯不亮的原因是 ；闪光频率加快的原因是 ．
|
S |
|
L1 |
|
L2 |
|
第20题图 |
三、识图、作图题（每题3分，共12分）
20．将图中的元件连线，要求L1 、L2并联，S控制L1，元件位置不要移动．
|
220V |
|
S |
|
第21题图 |
|
A |
|
B |
21．已知某电饭锅发热盘电阻R1=60Ω，保温电阻R2=400Ω．假如在图中的框外将AB接220V电压，开关S闭合时只有R1工作（煮饭），S断开时保温，R1与R2都工作．试在框内画出R1与R2的电路连接图．
|
|
第22题图22．下图是某同学测定小灯泡电阻的实物连接图，在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出：
（1） ；
（2） ．
假定错误已纠正且原电流方向不变，请在图中用笔画线表示导线，将电压表接入电路．
|
第23题图 |
|
P |
23．如图所示，当开关闭合后，画出P点放置的可自由转动的小磁针静止时的位置，并标出小磁针的N、S极．
四、实验探究题（共21分）
|
第24题图 |
24．（2分）如图所示，下面的瓶子里装有红棕色的二氧化氮气体且它的密度大于空气密度，当抽去玻璃板后，过一段时间，看到上面的瓶子里也出现了红棕色的二氧化氮，这是发生了 现象，它说明 ．
25．（6分）下图中的电磁铁为一个中间有抽头的电磁铁的示意图．小明为了研究外形相同的电磁铁磁性的强弱与通电电流的大小及线圈匝数的关系，他做了如下实验，实验步骤为：
⑴先连接好如图所示的电路，调整滑动变阻器的滑片使电流表示数较小，记为I1，发现电磁铁吸引住大头针的数目较少．
⑵调整滑动调变阻器滑片使电流表的示数增大到I2，发现电磁铁吸引住大头针的数目增加．
⑶再按图乙所示的电路图连接好电路，调整滑动变阻器的滑片使电流表的示数保持为I2，发现电磁铁引住的大头针的数目进一步增加．
|
|
第25题图从以上实验我们得出的结论是：
① ；
② ．
在实验步骤（3）中为什么要强调电流表的示数与步骤（2）中电流表的示数（I2）保持相同？

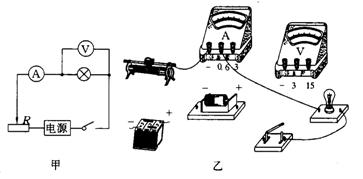

26．（6分）图甲是某中学初三年级的一组同学在测定额定电压为2.5V的小灯泡的额定功率时所用的电路图．图乙是实验老师所给出的器材，其中有干电池一节、蓄电池（4V）、小灯泡一个（标有“2.5V”的字样）、电压表和电流表各一个、滑动变阻器一只、开关一个、导线若干．
⑴请你用笔画线代替导线，依据图甲，在乙图中将还需要的器材连接好（其中有3根导线已连接好，不能改动）．
⑵实验中该组同学一起将实验需要的器材进行了正确的连接，然后按照正确的步骤做了几次实验，得到的数据填在下面的表格中．
电压（V）
电流（A）
功率（W）
1
2.0
0.20
0.40
2
2.5
0.22
0.55
3
2.5
0.24
0.60
4
2.5
0.24
0.60
5
3.0
0.28
0.84
根据上面表格中的数据和你的判定，小灯泡的额定功率应是 W（结果保留到小数点后两位数）．
|
|
第26题图27．（7分）李明在装修房子期间，预备为酒柜安装一个小射灯（下表是射灯的部分参数），李明刚刚学过电学的有关知识，决定自己动手安装．把小射灯直接接入家庭电路以后，刚一通电，小射灯就被烧坏了．经过认真检查，发现还有一个配件忘记安装了．李明通过研究说明书，明白了其中的道理．
额定电压
5V
频率
50Hz
……
……
⑴简要写出小射灯被烧坏的原因 ．
通过该事例，你认为在使用和安装电器方面应注重
．
⑵李明想自己动手测出一个小灯泡的功率，下图是他设计的实验电路，此电路有什么错误和不之处？ ．
|
|
第27题图次数
物理量
1
2
3
U（V）
4
5
6
I（A）
0.21
0.25
0.30
P（W）
功率的平均值
⑶在解决了上在述问题以后，李明进行实验，并将实验数据填入上表．请算出小射灯的额定功率为 W．
此表的设计还存在一个不妥之处，请写出来： ．
|
A |
|
R |
|
P |
|
b |
|
a |
|
第28题图 |
五、计算题（共30分）
28．（5分）如图所示的电路，R为6Ω，变阻器最大阻值为24Ω，当滑片由a端移至b端时，电流表的最大值是最小值的多少倍？
29．（6分）质量为500g的铝锅中放有２kg的水，把它们从15℃加热到95℃时需要的热量应为多少J？［Ｃ铝＝0.88×103J/（kg·℃）］
30．（6分）一个“6V、3W”的小灯泡，接在18V的电源上，要使灯泡正常发光．
（1）应在电路中连入一个多大的电阻？
（2）这个电阻的功率至少应为多大？
|
第31题图 |
|
A |
|
V |
|
R1 |
|
R2 |
|
S2 |
|
S1 |
|
S |
31．（6分）如图所示的电路，电源电压不变，当S、S1闭合，S2断开时，电压表示数为8V，当S、S1、S2都闭合时，电压表示数为12V，电流表示数为1.5A．求：
⑴电源电压；
⑵R1的阻值；
⑶R2的阻值．
32．（7分）在下图所示的部分电路中，电源电压U保持不变，a，b，c为3个接线柱．现备有3个电阻：R1=9Ω，R2=6Ω，R3=3Ω．
⑴若只在a，c间接入R1，则闭合开关S后，在1min内R1上产生的热量是240J，求电源电压U．
|
S |
|
U |
|
a |
|
b |
|
c |
|
S |
|
U |
|
a |
|
b |
|
c |
|
第32题（2）图 |
|
S |
|
U |
|
a |
|
b |
|
c |
|
第32题（1）图 |
⑵若要从R1，R2，R3中选取两个电阻，连入图中的虚线框内，使得S闭合时，电路消耗的总功率是S断开时电路消耗的总功率的3倍．请在你在图（2）中画出两种连接电路（每个电路应有两个电阻），并在连入电阻的上方标出该电阻的阻值或符号．
⑶在（2）中的两种连接电路中任选一种，计算S断开和闭合两种状态下电路的总功率．（若对两种连接电路都进行计算，则只对第一种计算评分）
2007年甘肃省中考模拟题（二）参考答案
一、选择题
1．C 2．D 3．A 4．B 5．C 6．D 7．B 8．A 9．C 10．D
二、填空题
|
S |
|
L1 |
|
L2 |
|
图2-1 |
11．同种物质在不同状态下的比热容可能不同 12．4.2×107 192.3 13．导体 绝缘体 14．变小 不变 15．5Ω 9V 16．19 17．升高 18．2200 ab cd 19．短路 启辉器通断的频率加快了（或双金属片受热形变频率加快了，或由于电路电阻变小，电流变大，由焦耳定律可知，单位时间内，灯丝产生的热量增大）
三、识图、作图题
20．答案见图2-1 21．答案见图2-2 22．⑴电流表正负接线柱接错 ⑵变阻器的两接线头都接在金属杆上（或滑动变阻器接错） ⑶答案见图2-3 23．小磁针北极向左，南极指向右
|
图2-3 |
|
图2-2 |
|
A |
|
B |
|
S |
|
220V |
|
R1 |
|
R2 |
四、实验探究题
24．扩散 气体分子在做无规则运动 25．①当线圈匝数一定时，电磁铁磁性的强弱与电流有关，电流越大，磁性越强 ②当电流一定时，电磁铁磁性的强弱与线圈匝数有关，线圈匝数越多，磁性越强 因为当电磁铁磁性的强弱与通过的电流和匝数两种因素有关时，为了研究磁性强弱与匝数的关系，应控制电流相同． 26．⑴答案见图2-4 ⑵0.58
|
图2-4 |
27．⑴照明电路的电压远远大于小射灯的额定电压（没有安装变压器或没有分压装置） 要注重看说明书（为了正常使用用电器，应使它的工作电压和额定电压相匹配） ⑵电压表的正负接线柱接反了 没有滑动变阻器 ⑶1.25 表中列出小灯泡的平均功率栏是没有意义的
五、计算题
28．解：设电源电压为U，当滑动变阻器的滑片位于a端时，电流表示数最大，Imax=U/R，当滑动变阻器的滑片位于b端时，电流表示数最小，Imin=U/（R Rab），因此Imax/ Imin=（R Rab）/ R=5
29．解：在加热时需要的热量包括水吸收的热量和铝锅吸收的热量之和．
水吸收的热量为：Q1=m1c1（t-t0）=6.72×105J
铝锅吸收的热量为：Q2=m2c2（t-t0）=0.352×105J
所需总热量为：Q总=Q1 Q2=7.072×105J
30．解：⑴小灯泡电阻为RL=U2/P=12Ω，与小灯泡串联的电阻分得的电压为12V，根据串联分压原理，RL/R=U/（18-U），代入数据可得R=24Ω． ⑵这个电阻的功率为P=UI=12×0.5=6W
31．解：设电源电压为U，当S、S1闭合，S2断开时，R1与R2串联，电压表测R1两端电压，则
；当S、S1、S2都闭合时，R2被短路，电路只连入R1，则电压表的示数就等于电源电压，即U=12V，
（Ω）；代入上式可得R2=4Ω．
32．解：⑴∵
∴
V
|
图2-5 |
⑵电路图见图2-5 ⑶若采用图1的连接方式，当S断开时，R2与R3串联；当S闭合时，R2被短路．设S断开、闭合电路的总功率分别为P1和P2，则有
W W
若采用图2的连接方式，当S断开时，只有R2接入电路；当S闭合时，R2与R3并联；设S断开、闭合电路的总功率分别为P3和P4，则有
W
W
