甲 乙 丙 丁
图10

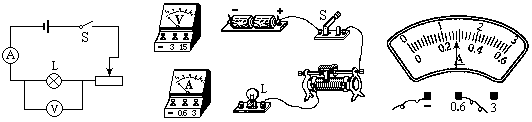

![]() 21、 在“测定小灯泡的功率”的实验中,小明同学设计的电路如图12所示,他选用的小灯泡的额定电压为2.5V,电阻约为8Ω,电源为两节干电池。 1、 请用笔画线代替导线,按照图A所示的电路图,将图B中的实物电路连接完整(导线不得交叉)。
A B C 图12 (2)正确连好电路后,闭后开关前应把滑动变阻器滑片的位置调到_______(填写“最左边”或“最右边”)。 (3)假如连好电路后,闭合开关S,小明发现灯泡不发光,电流表的示数为零,电压表的示数约为3V,则产生故障的原因可能是下述中的_______ A.小灯泡短路 B.小灯泡的灯丝断了 C.小灯泡的灯座接触不良 D.电压表的正、负接线柱接反 (4)排除故障后,调节滑动变阻器使小灯泡在额定电压下正常发光时,电流表的指针位置如图C所示,则小灯泡的额定功率为__________W。 六、计算题:(每小题6分,共18分) 22、 现在,许多农村家庭的楼顶都修建了饮用水蓄水池。小明家的蓄水池的长、宽、高分别为2m、2m、0.8m,他家的水井的深度为5m,蓄水池到地面的高度为7m,有一天,小明用手表测得用潜水泵5min可以将蓄水池抽满。试计算: (2)蓄水池蓄满水后,距水池底部0.5m处所受到的水的压强; (3)小明家的潜水泵的功率。(g取10N/kg) 23、
24、 如图14所示的电路中,R1 R2为定值电阻,灯L标有“16V 4W”的字样。电源电压保持不变。 1. 闭合开关S、S1、S2电流表的示数为0.35A此时灯L恰能正常发光,求电阻R1的大小。 2.
![]() 七、综合能力题:(7分) 25、 电磁炉是利用高频电流在电磁炉内部线圈中产生磁场,磁化铁质锅底,使之形成无数个小涡流,加快锅底分子运动,锅底自身高速发热达到加热食品的目的,其工作原理如图15所示: ⑴使用微型电脑控制的电磁炉加热时不产生明火、无烟尘、无废气、清洁、安全、高效节能,是现代家庭中理想的灶具。请写出电磁炉在使用中触及到的物理知识(只写两点): ____________________________和____________________________。 ⑵在使用电磁炉加热食物时,电磁炉和锅之间的传热方向是:由_______传递给________;使用电磁炉加热食物的过程中要消耗_______能得到_______能。 ⑶“多宝”牌电磁炉某一款式性能参数如下表所示:
| 型号
| 额定电压
| 额定功率
| 功率调节范围
| 温度调节范围
| 热效率
| DB-16
| 220V 50 Hz
| 1600W
| 450-1600W
| 70℃-240℃
| (大于)90% |
根据表中的参数分析,电磁炉与普通的电加热器相比,有哪些优点?(请写出二点)
![]() |
2006年中考复习质检物理试题答案
说明:此答案仅供参考,其它答法,只要符合题意,同样给分
一、填空题
1. 直线传播, 反射 , 折射
2. 电磁波,3×105 km/s或3×108m/s,约为3.3~3.4m .
3. 热岛,比热容,蒸发
4. 串, 并,电阻
5. 自动扶梯,不变,变大
6. 变小,变大,电能转化为内能
二、单选题
题号 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
答案 |
C |
C |
B |
B |
D |
D |
B |
D |
三、多选题
题号 |
15 |
16 |
17 |
答案 |
BCD |
AC |
BC |
四、作图题
18、略
19、略
五、实验题
20、(1)1.98cm(1.97cm~2.00cm) -2℃ 25ml 3682.1kwh
(2)将平衡螺母向左调, 减砝码或向左移动游
21、(1) (图略) (2)最右边 (3)BC (4)0.7
六、计算题
22、⑴3.2t
⑵3000Pa
⑶1280W
23、解:(1)烧开一瓶水所需要吸收的热量为:
Q吸=cmΔt=4.2×103 J /(kg•℃)×2kg×(100℃-20℃)=6.72×105 J
电热器正常工作5min放出的热量为:Q放=W=Pt=500W•300s=1.5×105 J
由于Q放<Q吸 不合理,所以该广告不可信
24、解:(1)闭合开关S、 、
灯L与
并联,
被短路;由于灯L正常发光,所以电源电压U=16V
灯泡的电阻 Ω
通过灯L的电流 A
通过 的电流
A
电阻 Ω
(2)S闭合, 、
,灯L与电阻
串联,电压表示数较(1)变化了3.2 V,即
两端的电压
V
灯L两端的电压 V
通过灯L的电流 A
电阻 消耗的电功率
W
七、综合能力题
25、(1)电流产生磁场 热传递 (分子运动加快,内能增加温度升高)
(2) 锅 电磁炉 电能 内能
(3) 热效率高 功率调节范围大 温度可调等
图15
|
