(1)分析比较序号①与②的实验数据，可得出的结论是 。 (2)分析比较序号 的实验数据，可得出的结论是：压力相同时，接触面越粗糙， 摩擦力越大。 (3)上述研究方法叫“拉制变量法”，下列实验中用到此方法的有 (填序号) ①探究电压、电流与电阻的关系； ②探究动能跟哪些因素有关； ③探究固体熔化时温度的变化规律； ④研究影响电磁铁磁性强弱的因素。 20．张亮通过实验测量牛奶的密度： (1)调节天平横梁平衡时，指针偏向分度盘中心刻度线的右侧，此时应向 移动平衡螺母，才能使天平平衡(填“左”或“右”)。

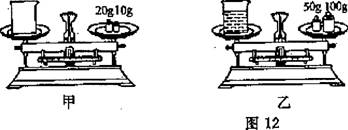

(2)他按图12中甲、乙、丙的步骤顺序进行实验，依图中数据可知：牛奶和烧杯的总质量为 g，牛奶的密度为 g/cm3。 (3)为了更准确地测量牛奶的密度，实验步骤顺序应调整为 。
21．在测定小灯泡的电阻和额定功率的实验中，有器材：一只额定电压为2.5V、电阻约为5Ω的小灯泡，一个电压为3V的电源，一只量程为3V的电压表，一个开关，一个滑动变阻器，导铁若干。另可供选择的电流表有： A．量程为300mA的电流表； B．量程为0.6A的电流表； C．量程为3A的电流表。 (1)为保证测量比较准确和实验顺利进行，电流表应选 (填¨A”、“B’’、或“C’')。
(2)在右边方框内画出实验的电路图。 (3)实验持续了10 min，实验中每次测得的灯泡两瑞的电压U和通过灯泡的电流I记录在下表里，其中第5次测得的电流I5和第6次测得的电压U6分别如图13中甲和乙所示，请在此表的空格内填人相应的数据。
| 实验次数
| 1
| 2
| 3
| 4
| 5
| 6 |
|
|
U／V
0.8
1.3
l.6
1.8
2.3
I／A
0.20
0.30
0.36
0.40
0.52
(4)综合上述有关信息，小灯泡的额定功率为 W。
(5)实验小组的同学对表中数据进行了进一步分析，他们发现小灯泡的电阻变化有个特点，这个特点及其原因是 。
|
|
22．图14是某课外活动小组仿制的一个能产生持续电流的装置—发电机，装有手摇柄（未画出）的转轴垂直穿过圆盘中心，金属圆盘放在蹄形磁铁之间，圆盘的轴心和能在圆盘的边缘滑动接触的滑片通过金属导线与电流表相连。金属圆盘可以看成是由无数根长度等于圆盘半径的导线组成的，圆盘在磁极间不断转动，每根导线都在做切割磁力线的运动，从而产生持续电流。当以某一转速匀速转动金属圆盘时，电流表有一定的计数。
根据上述材料，请完成下面的实验探究填空：
(1)换用 的磁铁，其它条件不变，发现电流表读数增大，说明电流大小跟磁场强弱有关；
(2)换用一个半径大一些的金属圆盘，其它条件不变，发现电流表读数增大，说明电流大小也跟 有关；
(3)当圆盘转速增大，其它条件不变时，发现电流表读数也增大，说明电流大小还跟 有关。
四、综合题
23．一辆质量为1.5t的小货车，载有质量为0.8t的货物，四个车轮与地面接触的总面积为0.1m3，若小贷车在4000N的牵引力的作用下滑平直公路匀速行驶500m，所用时间为400s，(取g＝10N／kg)。
求：（1）小货车对地面的压强；
(2)小货车所受阻力的大小；
(3)牵引力做的功和牵引力的功率。

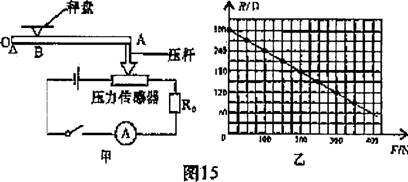

24．某电子磅秤原理图如图15(甲)所示，主要部件是杠杆ABO，电流表A和压力传感器(相当于电阻值会随受到的压力大小发生变化的可变电阻)，其中杠杆可绕O点转动，且力臂之比AO：BO＝5：1，压力传感器的电阻值R随所受到的压力F的关系图像如图15(乙)所示，秤盘与杠杆质量均忽略不计，电源电压9V，R0=60Ω，(取g＝10N／kg)。求：
(1)该秤的零起点(即秤盘上不放重物时)的刻度线应标在电流表刻度盘的多少mA处?
(2)当电流表示数为30rnA时，秤盘上放的物体的质量为多少kg?
|
|
25．许明家的电吹风内部电路的连接情况如图16所示，有带风叶的小电动机一只，电热丝一段(正常工作时，电阻为80Ω，开关两只(S1、S2)，插头一只，导线若干。
(1)观察此图，请按电吹风的功能。在下表空格内填出开关对应的状态(填“闭合”或“断开”)
(2)许明在家中断开其它用电器，将电吹风插入插座(电源电压为220V)，当电吹风吹冷风时，测得15min内，他家中的电能表的铝盘转了90转(电能表上标有“3000r／kw·h”)，请你算出该电吹风吹热风时消耗的总功率。
开关
状态
功能
S1
S2
吹冷风
吹热风
| |
