（1）为了探究导体的电阻的大小是否与材料有关，可选择 和 ，或 和 （填写导线代号）。
（2）选用导线A和D是为了研究 的关系。
（3）选用导线B和F是为了研究 的关系。 32．（4分）小明在学习物理的过程中发现许多物理实验都要求在水平面上进行。现在，他想通过实验判定一狭长的直轨道是否水平，请你用不同的物理知识帮助他设计两个简易的实验方案，并写出所依据的主要物理原理。
|
| 简要的操作步骤和判定方法
| 主要物理原理
| 方案一
|
|
| 方案二
|
| |

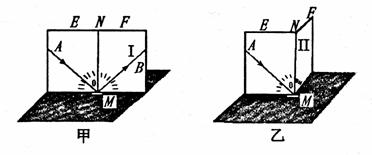

33．从如图所示的实验中，你可以获取哪些物理信息，请写出两条。
|
（1） （2）
请你从图示的实验现象总结出一条已学过的物理规律，其具体内容表述为：
34．阅读短文，回答问题：
新型发热材料――PTC
PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，掺入多种物质后加工而成，目前家用的陶瓷暖风器、陶瓷电热水壶就是用这些材料做成的。
|
R／Ω |
|
t／℃ |
|
O |
|
150 |
|
300 |
|
图甲 |
PTC有一个根据需要设定的温度，低于这个温度时，其电阻值随温度升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”。用PTC材料制成的电热器具有发热、控温双重功能，应用十分广泛。
（1）家用固体电热灭蚊器就使用了PTC陶瓷电热
元件，图甲为其电阻随温度变化的图象，由图可知，
该PTC材料的居里点温度为 ℃。
（2）家用固体电热灭蚊器工作时的温度基本恒定在
165℃左右，若它的温度高于165℃时，电阻 ，
功率 ，使其温度 （以上均填变化情况）；
反之，也能自动调节。
（3）小明利用PTC电阻设计了一个“过热自动报警器”：
将PTC电阻安装在需要探测温度的地方，当环境温度正常
时，指示灯亮；当环境温度超过PTC电阻的居里点温度时，
由于电阻变化，导致电磁铁磁性减弱，使警铃响。请帮他将图乙所示的电路连接完整。
|
图乙 |
 |
（4）你认为该“过热自动报警电路”的设计或在使用过程中有何不足？（指出一点即可）
模拟试题二参考答案
一、选择题
1．D 2．B 3．D 4．C 5．C 6．D 7．B 8．B 9．D 10．A 11．A 12．B 13．A 14．A 15．C
二、填空题
16．核 内 机械 电 17．电压 电流 18．凸透 会聚 19．0.01 0.01 B A
20．扩散（分子热运动） 短路 连通器 增大摩擦 21．附在皮肤上的水蒸发吸热 不变 变小 变大 22．螺丝刀在磁铁上碰一下时就因被磁铁磁化而具有磁性，所以能吸起小螺钉 23．30 不变 24．水的比热容大于泥土、混凝土的比热容，在相同的日照条件下温度上升幅度较小；另外，水蒸发要吸走大量的热；所以花岩溪风景区的气温变化比市区的变化小 25．并 2.4
三、作图简答题
26．图略 G＝6N F＝6N 图略 27．牙科医生利用平面镜成像（光的反射）的原理观察病人牙齿，将金属小平面镜在火焰上烤一烤主要是升高镜面温度，防止病人口腔内的水蒸汽在镜面上液化而使镜面模糊。 28．小明的实验方法可行； 吸盘吸附在桌面上后所受的大气压力约为F＝PS＝120N，因F大于弹簧测力计的量程，故小明无法测量大气压强。
四、计算题
29．（1）电路总电阻为4.5Ω （2）略 30．t＝800S
五、实验探究题
31．（1）B E D G （2）电阻的大小与导体长度 （3）电阻的大小与导体横截面积
32．提示：利用力的平衡原理、利用连通器原理、利用水平面总跟重力方向相垂直的原理等。
|
33．反射角等于入射角；反射光线、入射光线分居法线两侧；反射光线、入射光线、法线在同一平面内；反射定律：光反时，反射光线、入射光线与法线在同一平面内；反射光线、入射光线分别位于法线两侧；反射角等于入射角。
34．（1）150 （2）变大 变小 降低 （3）如右图
（4）控制电路的电池长时间工作，
电流会减小，磁性减弱，可能造成误动
（控制电路始终耗电）。
| |
冬天，人说话时口冒“白气” 水的比热容较大
研究物体在受到两个以上力的作用是时，引入合力的概念 控制变量法
沈括 地磁偏角
15．如图所示电路，BM、CN为两根完全相同的电阻丝，A、B、C为三个触头，S为开关，当滑片P向右滑动时，下列说法正确的是（ ）
能 水和蒸汽的 能 发电机转子的 能 能。
19．波导V10手机工作电路很复杂，但可简化为如图所示的等效电路，它的待机时间为75h。若开机后测得2min内通过A点的电荷量为1.2C，
22．小明观察工人师傅修理电视机时，发现有小螺钉落在不易用手取的位置时，工人师傅把螺丝刀碰一下磁铁，就可以用螺丝刀把小螺钉吸起来，
25．为了保障城市的正常交通秩序，某市在市区各交叉路口安装
。
（2）请你任意补充一个条件，提出问题，然后解答。
