必备功底
　　l．在“研究凸透镜成像”的实验中，先把_____的位置固定，蜡烛与光屏放在凸透镜的_____，调整_____、_____、_____的高度，使蜡烛、凸透镜、光屏的中心大致在_____上。
　　2．凸透镜成虚像时一定是(　　)
　　A．倒立的像　　　B．正立的像　　　 C．缩小的像　　　　D．像与物体位于透镜的两侧
　　3．一束平行光垂直照射在凸透镜的镜面上，在镜后6cm远处的光屏上形成一个最小、最亮的光斑，则这个凸透镜的焦距为_____cm。
智力拓展
　　4．凸透镜成实像时，放大与缩小的分界点是物体在_____处；成实像与虚像的分界点是物体在_____处。
　　5．如图l所示，在做“观察凸透镜成像”的实验中，有一个步骤是调整蜡烛、凸透镜和光屏的高度，点燃蜡烛应在调整_____ (选填“前”或“后”)。若凸透镜位置不变，先后把烛焰放在a、b、c、d各点，分别调节光屏的位置：
　　(1)烛焰放在_____点时，屏上出现的像最大；
　　(2)烛焰放在_____点时，屏上出现的像最小；
　　(3)烛焰放在_____点时，当屏上出现最清晰像时，屏距凸透镜最远；
　　(4)烛焰放在_____点时，无论怎样移动光屏，在屏上都得不到烛焰像；
　　(5)烛焰放在_____点时，可以观察到正立放大的像；
　　(6)烛焰从e移到6的过程中，像的划、变_____，像到凸透镜的距离变_____。
　　6．一个物体放在焦距为8 cm的凸透镜前，移动物体与光屏，在屏上得到同样大小的清晰实像时，光屏与物体之间的距离为(　　)
　　A．8 cm　　　　B．16cm　　　　C．24cm　　　　D．32cm
　　7．一束平行光正对凸透镜照射时，在离透镜15cm处的光屏上得到一个亮点，那么当物体位于透镜前35cm处时，在透镜的另一侧可得到(　　)
　　A．倒立缩小的实像　　　　　　　　B．倒立放大的实像
　　C．正立放大的虚像　　　　　　　　D．正立缩小的虚像
　　8．电影放映机的光学原理与投影仪的光学原理相同。在农村的一次放映中，当银幕上出现清晰图像时，发现银幕太小，有一部分图像在银幕以外，则放映员的下列操作中正确的是(　　)
　　A．将放映机远离银幕，同时使胶片移近镜头
　　B．将放映机远离银幕，同时使胶片远离镜头
　　C．将放映机靠近银幕，同时使胶片移近镜头
　　D．将放映机靠近银幕，同时使胶片远离镜头
　　9．一个物体放在凸透镜的焦点以内，则在透镜另一侧光屏上成的像是(　　)
　　A．倒立放大的像　　　　　　　　B．正立放大的像
　　C．倒立缩小的像　　　　　　　　D．不能成像
　　10．在图2中画出折射光线的大致位置并完成光路图，OB为反射光线。

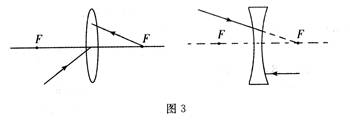

　　11．在图3中画出四条入射光线的折射光线。

整合互动
　　12．在“研究凸透镜成像规律”的实验中，若用一张不透明的纸把凸透镜的上半部分遮掉，对光屏上所成的像，下列说法中正确的是(　　)
　　A．像也只剩下一半 　　　　　　　　B．根本得不到清晰的像
　　C．仍能成完整的像，只是变暗些 　　D．仍能成像，只是像上有暗斑
　　13．在做“观察凸透镜成像”的实验中，当烛焰离透镜24cm时，在光屏上得到一个缩小的像，如果蜡烛在距凸透镜1Scm处，则下列判断正确的是(　　)
　　①可能成缩小的实像　②可能成等大的像　③可能成放大的实像　④上述说法都正确
　　A．①②　　　　B．①③　　　　C．④　　　　D．②③

参考答案
　　1.凸透镜两侧　凸透镜　蜡烛　光屏　同一高度
　　2.B
　　3. 6
　　4. 2倍焦距　焦点（1倍焦距）
　　5.前（1）c　(2)a　(3) c　(4) d　(5) d　（6）大　大
　　6.D
　　7.A
　　8.D
　　9.D
　　12.C
　　13.C
