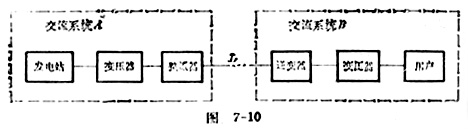

高压直流输电线路如图7－10所示。由图中可以看出直流输电的目的是把交流系统A的电能输送到交流系统B中上。发电和用电系统都是以交流方式进行，只是输电部分是直流方式。首先，交流发电机产生的交流电，通过系统A中的变压器，把电压值变换成需要的大小，再送到整流器，通过它把交流电变为直流电。所得到的直流电，通过直流输电线路L输送到用电处的逆变器，由逆变器把直流电变为交流电，最后由变压器把逆变器出来的交流电压变成系统B应用时所需要的交流电压。
