你看见一种在居民楼道上使用的利用“光敏”和“声敏”装置控制的楼道灯吗?晚上有人走动或发出声音时灯泡发光，经过二三十秒钟后，内部的延时装置把电路断开，灯泡不再发光。但白天无论发生多大的响声，电灯也不亮。想想看，这一自动控制的电路是如何连接的。
我们教室里有电灯和电风扇，在夏天的晚上，电风扇转动，电灯发光；在白天，电灯不发光，电风扇仍然能转动吗?这里的电风扇和电灯的连接方式又如何呢?你想知道吗?
问题1 什么是串联电路?什么是并联电路?
想一想：把一个开关、两个灯泡、一节电池连人电路时，有_____种连接方法，画出电路图。
试一试：将一个开关、一个灯泡、一个电铃、一节电池连人电路，画出可能的电路图。
议一议：根据以上事例，你能总结出电路的几种连接方法吗?

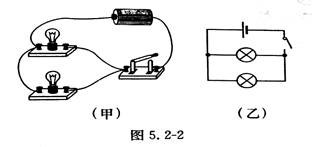

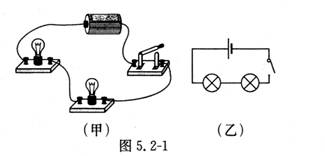

结 论：像图5.2-1(甲)那样，两个灯泡_____，我们就说这两个灯泡是串联的。像图5.2-2(甲)那样，两个灯泡——，我们就说这两个灯泡是并联的。
问题2 串联电路和并联电路有何特点?
猜一猜：根据上述对串联电路和并联电路的认识，你认为串联电路和并联电路的特点是。
想一想：图5.2-1和图5.2-2中，两种情况下灯泡在连接方式上有什么不同?如果两个灯泡原来都是亮的，现有一个损坏，另一个能亮吗?这两种连接方式中的开关对灯泡控制有什么不同?它们的电流路径有几条?
试一试：分别在图5.2-1和图5.2-2中标出电流的方向。
结 论：(1)在串联电路中，电路元件_____连接，电流只有一条路径，—个开关同时控制_____ (填“所有”或“某一个”)用电器。
(2)在并联电路中，电路元件_____连接在电路的两点之间，整个电路分干路和支路，电流有多条路径，_____开关只控制支路用电器，_____开关能同时控制所有支路的用电器。
问题3 串联电路和并联电路有哪些应用?
想一想：(1)教室里电灯和电风扇的连接方式是_____联。
(2)冰箱里的灯泡和压缩机的连接方式是_____联。
(3)市场上出售的一种装饰用的小彩灯，经常用来装饰店堂、居室，烘托欢乐的气氛，这些小彩灯是_____联。
(4)家庭里的洗衣机、电冰箱、电视机之间的连接方式是_____联。
结 论：像(1)(2)(4)的形式是_____联，像(3)的形式是_____联。
